Paso 3: Construir su circuito

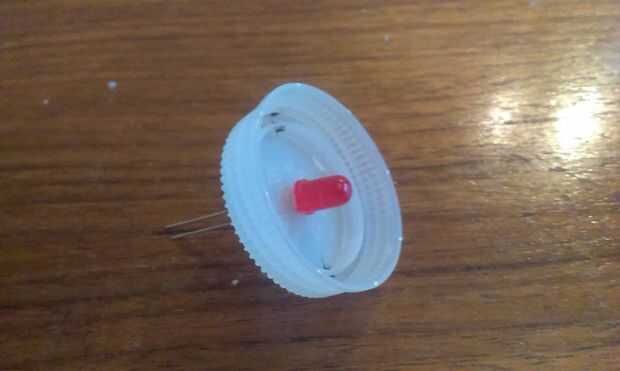

- Empuje el LED a través de la tapa de la botella de adentro hacia afuera.
Opcional: agregar una pizca de pegamento entre la cabeza del LED y la tapa de la botella justo antes de empujar el LED la última pocos mm. De esta manera se sella la tapa de la botella y la luz se puede realizar también en días de viento cuando está haciendo pivotar en los árboles. - Doble el ánodo positivo de la horizontal del LED (el ánodo positivo es el más largo)
- Revela el clip de papel y fíjelo con cinta aislante de algunos al ánodo positivo para que sea más largo. Un poco de soldadura aumentaría el rendimiento si tienes las herramientas.

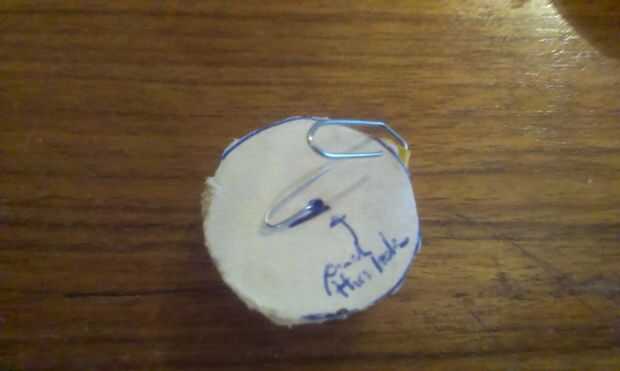

- Agregar el círculo negativo de cartón presionando el cátodo negativo a través del orificio.
- Doblar el cátodo negativo sobre este cartón. Trate de aumentar la superficie de contacto para que la batería de botón se puede poner horizontal en ella.

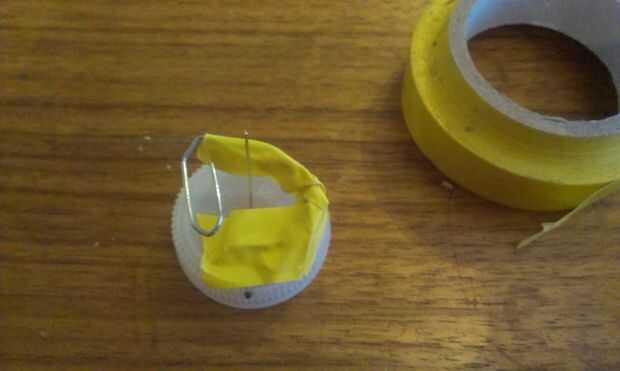

- Envuélvalo con cinta eléctrica más el clip de papel, dejando sólo el último 1 cm metal desnudo.
- El clip de papel del doblez hacia arriba y hacia abajo otra vez, haciendo un pequeño resorte que puede insertar en la celda de moneda y que mantiene en su lugar.

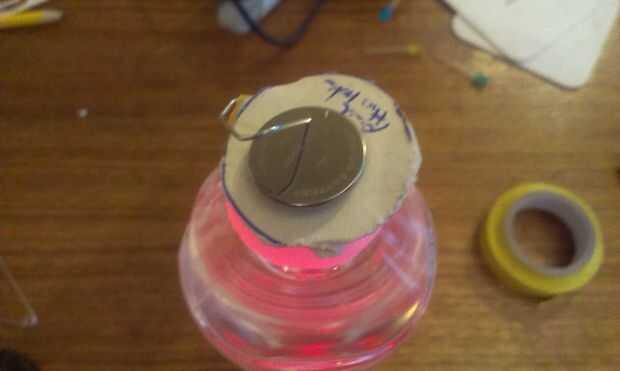

- Tomar cuatro piezas cortas de cinta aislante y cinta de la célula de la moneda en su lugar, dejando una pequeña plaza de la parte positiva puede llegar para el clip de papel.
- Poner un trozo pequeño de cartón entre el final del clip de papel y la pila para romper el circuito.

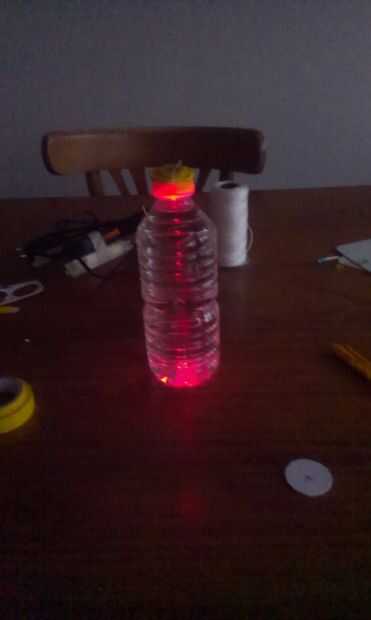

Este es el momento para probar el circuito y el dispositivo de conmutación. Poner la cartulina firmada positiva entre romper el circuito. Quitarla de nuevo y compruebe si el clip de papel hace contacto una vez más y que el LED se ilumina brillantemente.
Ajuste del circuito para el funcionamiento óptimo del LED

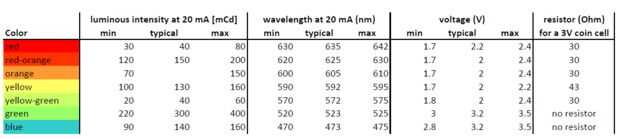

Puede aumentar el rendimiento de sus luces vinculando una resistencia en serie con el LED que optimiza el voltaje y la corriente pasa por el LED. Cada color LED necesita un determinado voltaje y la corriente para realizar óptimos. He incluido una tabla con mis cálculos para cada color de LED. Trato de ir para que el máximo voltaje permitido obtener la intensidad luminosa óptima para cada LED. La mayoría de LEDs necesitan una resistencia de 30 ohmios, amarillos sólo necesitan una resistencia de 43 Ohm. La resistencia en el clip de papel permitirá la tensión caiga incluso un poco menor al pasar a través del LED.
