LiFePO4 (3.2V) proyecto, dentro de un 3 x portapilas AA! ¿ (24 / 25 paso)

Paso 24: Ejemplo PICAXE

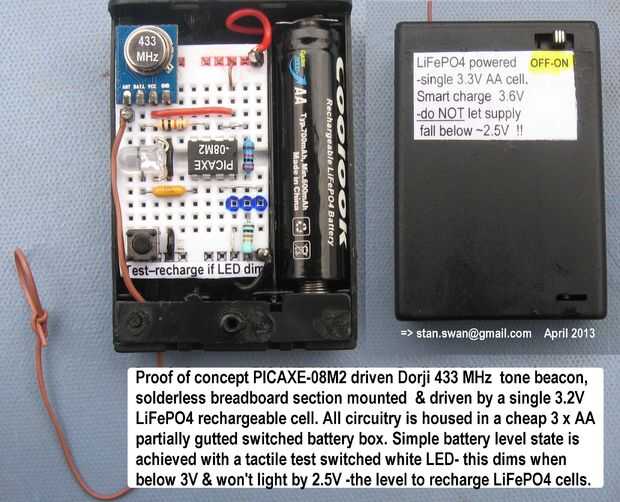

Como una prueba de prueba de concepto una sola AA LiFePO4 potencia PICAXE / Dorji 433 MHz Faro transmisor circuito fue desarrollado y ocupa parcialmente vaciada 3 x caja de batería conmutada de AA. Las 3 marcas de protoboard azul arriba son los puntos de la programación. Eran considerados sensores corte bajo voltaje clasificado y PICAXE por software (especialmente el comando de "CALIBADC" PICAXE - 08M 2), pero inicialmente sólo una tonta prueba LED fue utilizada para la simplicidad. Me recordó a las tiras de comprobación de potencia externa "ver la energía" aparece de hecho en algunos AAs alcalinas Duracell.

Sólo 5mm blanco de I LED de mano (aunque naturalmente podría usarse un blanco más pequeño), pero todos mostraron significativas atenuación por debajo de 3V y (más provechosamente para LiFEPO4!) un corte de luz total por 2.5V - una cerca de emparejar perfecto! Tal una prueba simple de la batería de estado también podría ser incluida con circuito tonto (discretes, 555 etc.) alojado en una caja similar de LiFePO4 alimentado parcialmente eviscerada.

El circuito simplemente envía una ocasional transmisión de tono de Faro de identificación Morse en la banda ISM de 433 MHz y luego duerme en corrientes muy bajas durante un tiempo ajustable. Duración de la batería de la LFP solo se estima como siendo varias semanas debido al ciclo de trabajo bajo. Pueden encontrar más detalles de transmisor Dorji = > www.picaxe.orconhosting.net.nz/dorjiask.pdf (especialmente pág. 6).   Mi Instructable "Cinta métrica Yagi" puede también ser de interés = >
