Paso 8: cableado

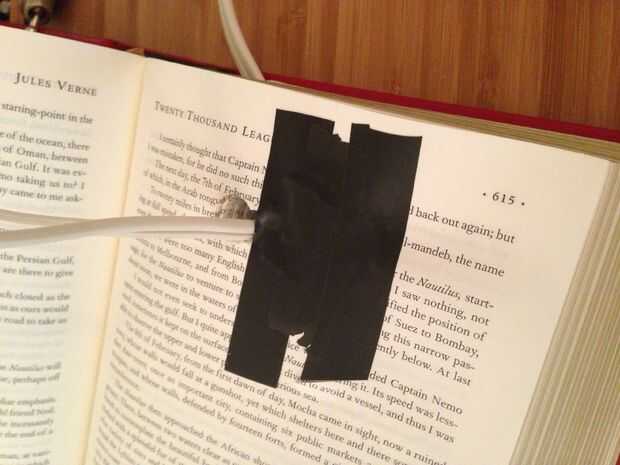

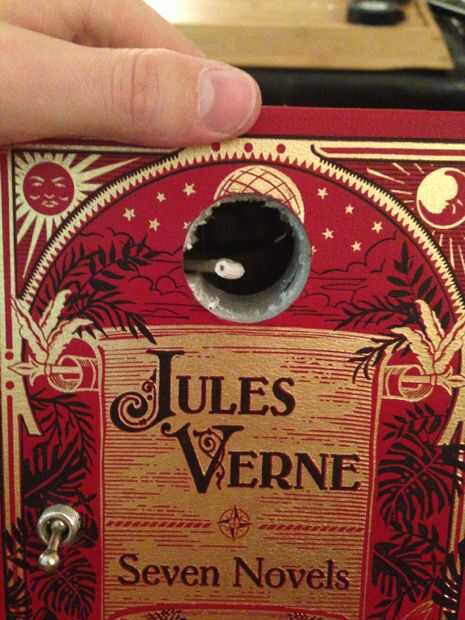

Primero corté el extremo hembra de 6' extensión del cable, y corría por la parte posterior del libro. Puse unos trozos de cinta aislante en la base de la toma de luz será como una capa adicional de protección.
Ajusté las longitudes de la extensión de blanco y los cables de conmutación negros para minimizar el alambre extra como realmente había ningún sitio para él.

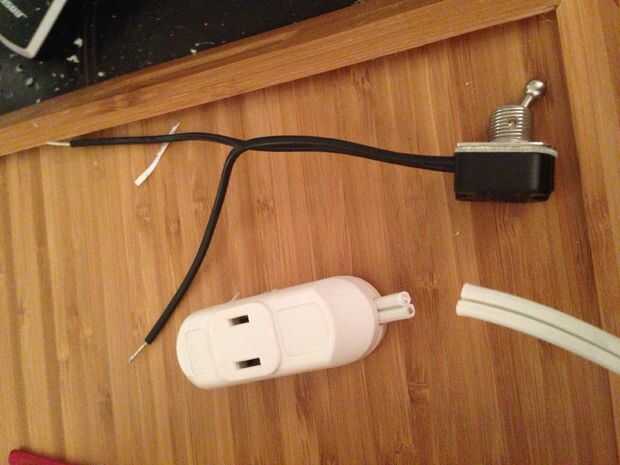

El cableado es básico. La pata grande en el cable de extensión blanca es el terminal negativo. La parte negativa del cable es estriada toda la longitud, así que usted puede identificar fácilmente. El diente más pequeño y liso mitad de la extensión blanca es el cable positivo.
El interruptor tiene 2 cables. Uno va conectado al cable positivo de la extensión blanco y el otro al borne positivo del zócalo de la bombilla, esencialmente poniendo el interruptor en línea. El cable negativo/proveyó de costillas el cordón de extensión que es la negativa, pasará directamente a la terminal negativa en el zócalo del bulbo.
El punto de contacto del centro en un foco es el positivo. Generalmente (el mío era) el terminal positivo en el zócalo del bulbo es de color bronce mientras que el negativo es de plata.

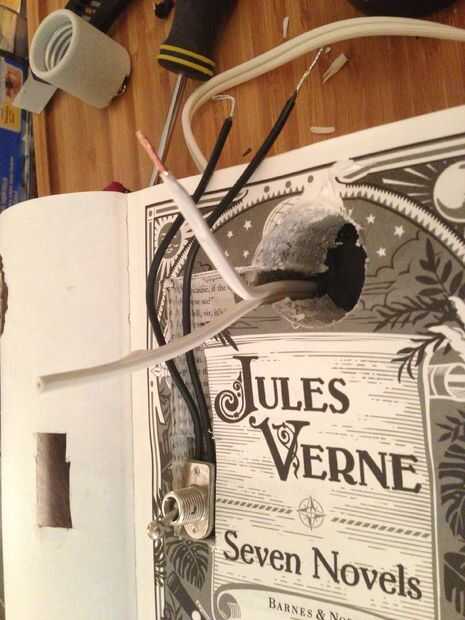

Conecté y había grabado el entrante positivo a uno de los cables del interruptor. No importa que el cable del dos interruptor va a. Al menos no para mi interruptor exacto. Me aseguré de mantener en el 1/2" agujero de cableado por lo que pueden interferir con el zócalo en que estaba a punto de mermelada.
A continuación, ajuste el interruptor y probado para asegurarse de que el libro cerrado completamente. Debo señalar que he probado el cierre de libros numerosas veces a lo largo de la construcción.
Nota rápidas-muchos de los casquillos de bombilla vienen con algún tipo de montaje a la parte inferior o lateral. Esto tendrá que ser eliminado. Los montajes se realizan por 1-2 fijan tornillos pequeños por lo que es un 10 seg.

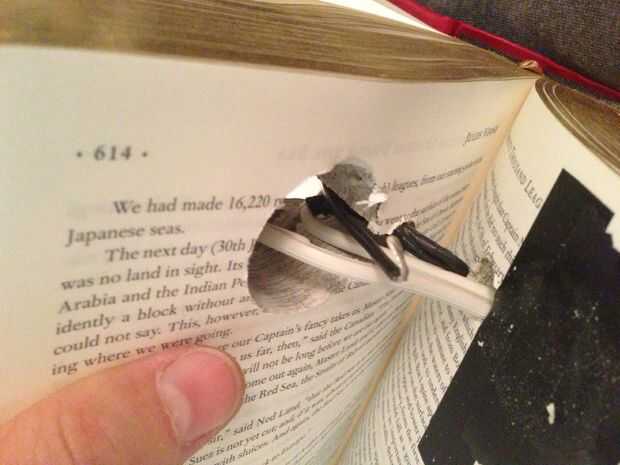

Ahora la diversión parte. Abarrotar el zócalo del bulbo en el agujero mientras que siendo capaces de mantener las páginas del libro acostado. Sólo tomó un poco de tiempo y esfuerzo pero inicialmente pulsando en y después la manipulación con el libro abierto a la página donde la base de la toma sentaría (uno con la cinta aislante), pudo conseguir en.

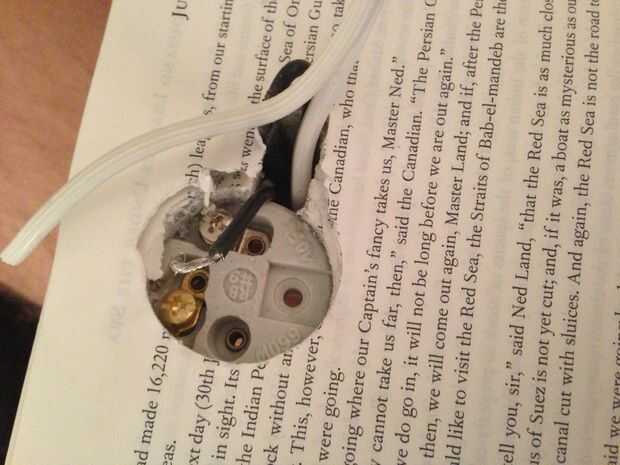

Aquí la última foto está cableado el cable negro positivo segundo del interruptor a la terminal de oro y el cable blanco negativo acanalado a la terminal de la plata. No tomo una foto de ella pero colocar unas pequeñas tiras de cinta adhesiva sobre las terminales para la protección agregada.
Lo último fue suavemente tire el cable blanco como cierro el libro para sacar cualquier holgura.
