Libre Windows eléctrico encendido en auto inteligente (Smart 451) (3 / 4 paso)

Paso 3: Tire el fusible y prepare el cable

CAUTION:
Antes de tirar el fusible y empezar a trabajar en los componentes eléctricos del vehículo, asegúrese de apagar la ignición plenamente. Tal vez es mejor simplemente retire la llave.

No tengo un 18AWG cable disponible, por lo que acababa de usar un cable de doble caja de altavoz.

  • Tire el fusible del elevalunas electrico (fusible #3, verificar fusible manual del # en su coche)

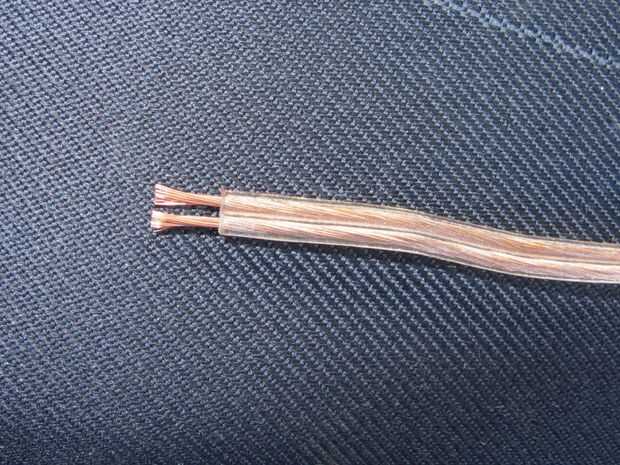

  • Pele apagado el aislamiento del cable para el conector plano

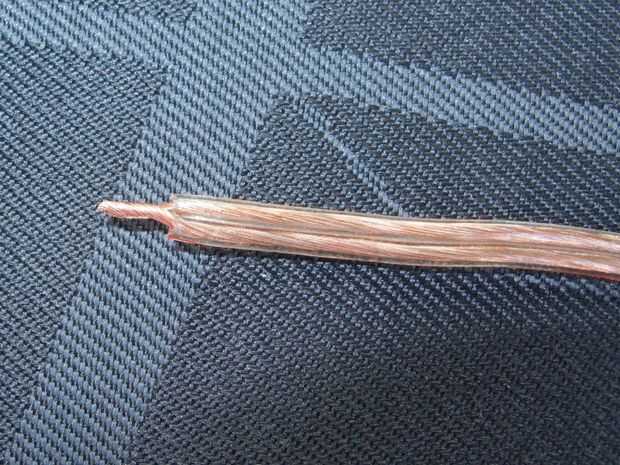

    (Taladro juntos los extremos del cable doble Si utilizas los cables equivocados como yo lo hice)

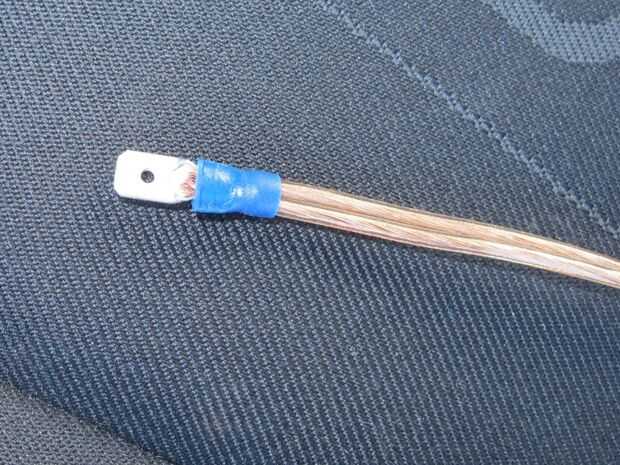

  • Aplicar el conector plano
    (Compruebe que está correctamente conectado tirando ligeramente del cable)
  • Para el siguiente paso, no conecte el conector plano todavía. Es difícil de quitar una vez insertado:

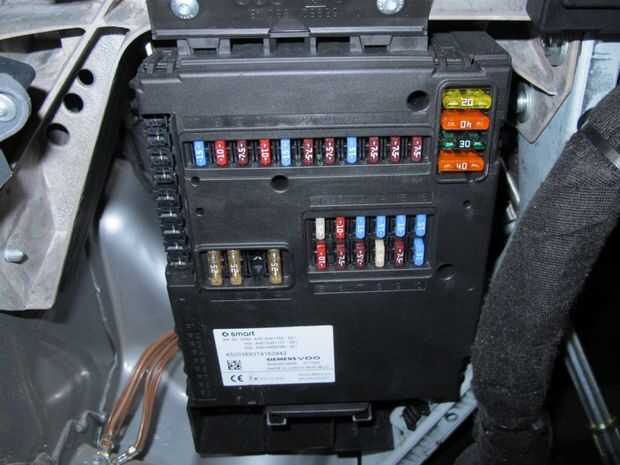

    Para obtener la longitud adecuada del cable, sujete el conector Espada cerca de la clavija inferior de la caja de fusibles de los elevalunas eléctricos y pase el cable a uno de los lugares de fusible de repuesto a la izquierda de la caja de fusibles. Considerar la longitud adicional que se necesita para conectar el cable para el "pie" del fusible.
    Corte cualquier exceso de cable.
  • Pele apagado el aislamiento del cable para la terminal de horquilla
  • Aplicar la terminal de la espada en el cable
    (Compruebe que está correctamente conectado tirando ligeramente del cable)

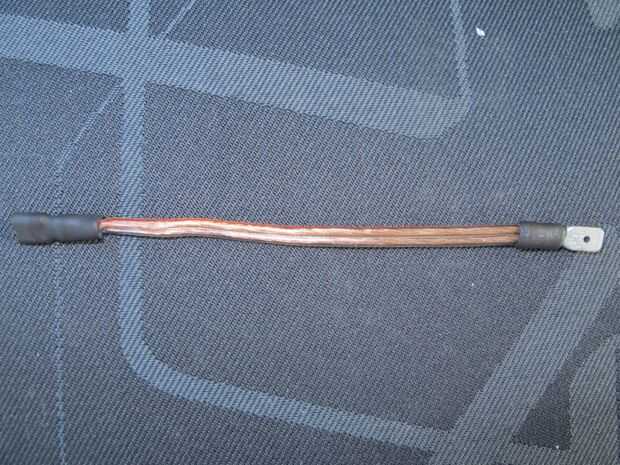

  • Aplique calor reducción tubo a ambos conectores para garantizar la seguridad eléctrica. No desea que la parte metálica para tocar otras piezas de metal o conectores, una vez instalado el cable
    (Esto no habría sido necesario para mi conector plano debido a que viene con el aislamiento, pero quería asegurarse de que. La terminal de horquilla se ubicará fuera de la caja de fusibles, una vez que está instalado, así que asegúrese de que el conector entero está aislado por el calor de reducción de tubo).
