Paso 2: Preparar los 3, 3V / 5v de propósito General fuente de alimentación
La fuente de alimentación 5v debe ser sólido 1A o 2A aún mejor, porque el módulo drena jugo cuando se transmite la radio Wifi.
Utilizar el Ams1117 3.3v regulador de voltaje, porque un divisor del voltaje hecho con resistencias probablemente hará que los amperios demasiado bajo incluso si usted recibe 3.3v para alimentar el módulo, y se verán frustrados. Cuesta sólo unos centavos de dólar y es la mejor solución.
No agrego un capacitor y resistor indicado para ir con este regulador, ya que se está ejecutando en una fuente de alimentación regulada y trabaja sólido desde hace algunos años.

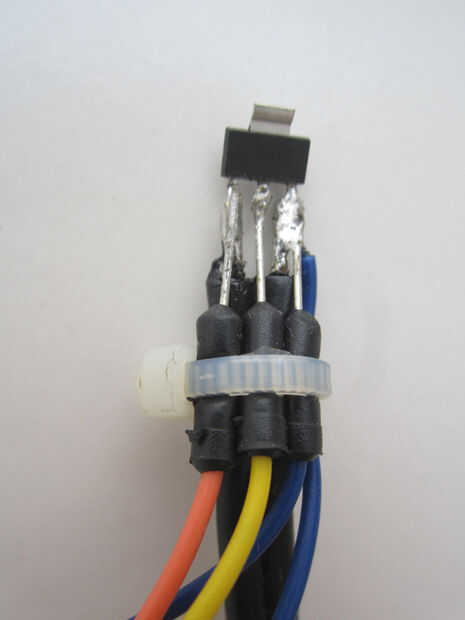

PIN 3 - 5v naranja
Pin 2 - 3, 3V amarillo
Pin 1 - tierra azul - dos cables de puente

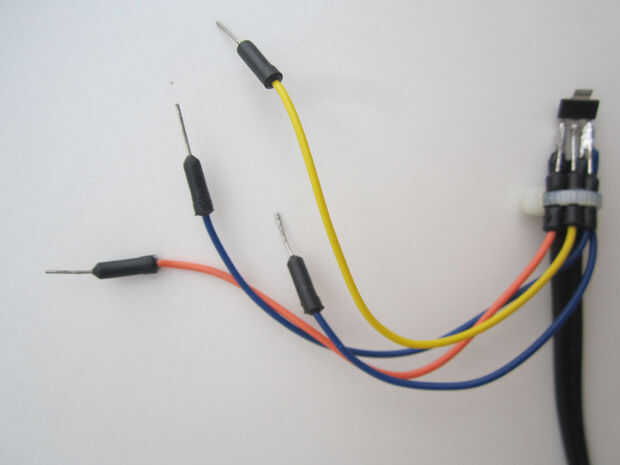

Puede soldar algunos cables puente masculino a esta configuración, para que puedas tener siempre listo un 5v y 3.3v en la misma alimentación, muy útil si eres prototipos con un protoboard. Recuerda añadir dos cables de tierra de + 3 y + 5. Añadir un fino plástico apoyo a thightly asegurarla.
Usted necesitará algunos puentes de cable hembra/hembra para conectar este pins a los pines macho en el módulo esp.
