LEXUS RX300 Aux In (4 / 11 paso)

Paso 4: Cableado en el AUX

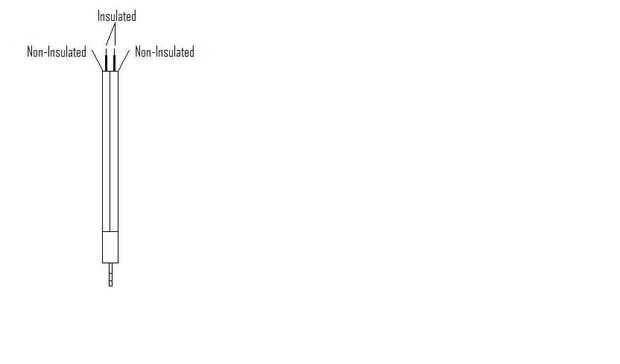

Para preparar el cable tienes que cortar los enchufes RCA separados los cables un poco, luego la tira sobre y o dos pulgadas de cada extremo donde los enchufes fueron, entonces debe tener un cable aislado y filamentos envolver alrededor del alambre aislado tuerza todos los filamentos cierto aislamiento el alambre interno de la tira y trence los hilos con tan ahora usted debe tener 2 sistemas de cable que viene de donde la Conector RCA fue por un total de 4 hebras separadas del cable como se ve en la foto. Ahora el conector para el reproductor de CD y localice el cable rojo, negro, verde y amarillo < (blanco en algunos modelos). Entonces tienes 2 opciones,

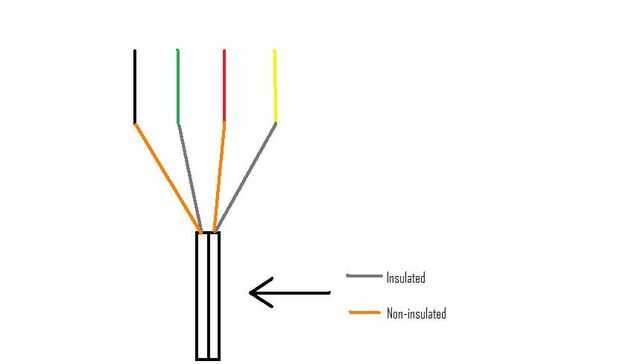

Opción 1: Hacer un desnudo en los cables y luego hacer un hueco en los hilos para pasar otro cable a través de, la orden de los cables debe ser como sigue negro, verde, rojo, amarillo. Los cables pelados del cable de audio deben ir al negro y cables rojos y el alambre deben ir para el verde y el amarillo como la imagen. Sólo asegúrese de que se alternan como en la foto. Conectar los cables, empujando a través del orificio en los filamentos de envolver alrededor de los cables stock y suelde. (ADVERTENCIA: SOLDADURA EN ESPACIOS CERRADOS ES MUY PELIGROSO Y PUEDE HABER INFLAMABLES ASEGÚRESE DE MATERIALES CERCANOS EN EL COCHE) Luego los aísle con cinta o calor shrink como se muestra.

Opción 2: Cortar los cables y luego toque todos los cables nuevamente juntos en el orden describen arriba y ponen un poco de soldadura en las conexiones para mantenerlos juntos. Entonces ya sea cinta las conexiones o poner del encogimiento del calor sobre ellas y encogimiento. Entonces listo.
