Letras de Stencil cortadas por láser (2 / 5 paso)

Paso 2: Cortar los contadores

Ahora tenemos que modificar nuestros vectores texto para hacerlos adecuados para corte por láser. En realidad, lo que tenemos que hacer es deshacerse de los contadores o los espacios en blanco dentro de cada letra. Vamos a lograr esto mediante la función de Pathfinder en Illustrator.

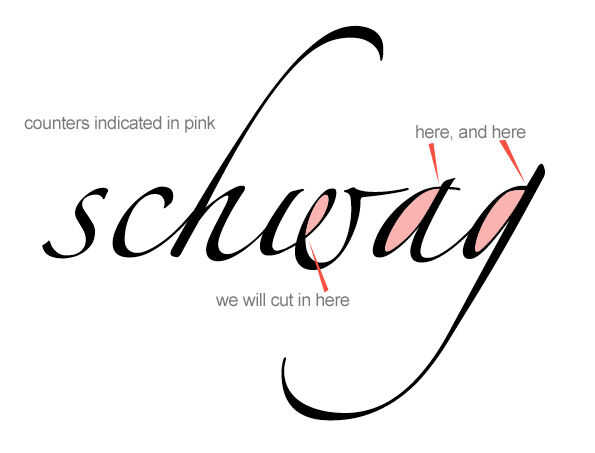

1. identificar los contadores. Para cada uno, elegir una sección de la letra adyacente que usted piensa que sería fácil y atractivo para recortar (a ver lo que quiero decir en un segundo). En nuestro caso, tenemos tres contadores: uno en la W, uno en el A y otro en el G.

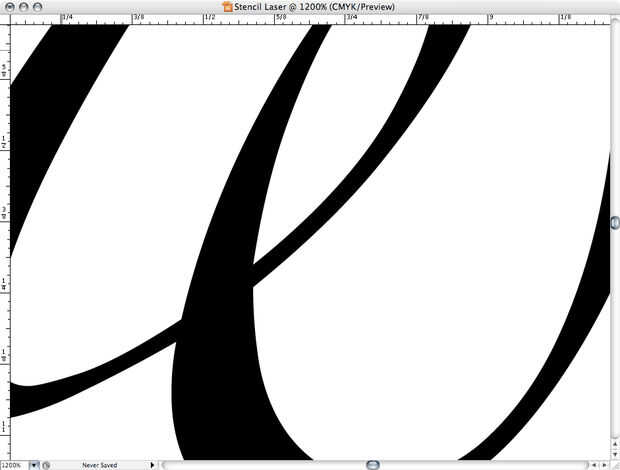

2. ampliar el primer contador.

3. usando la herramienta pluma, con ningún trazo y un relleno rojo, hacer un nuevo polígono que se superpone a la sección de texto que desea eliminar. Con Zapfino, es bastante fácil encontrar lugares para corte que encaja con el flujo de las letras.

4. es necesario lograr un equilibrio entre la sutileza y la integridad. Cuanto más pequeño el polígono rojo, el menos cambio a hacer a la letra original. Más hace, el más robusto su recorte.

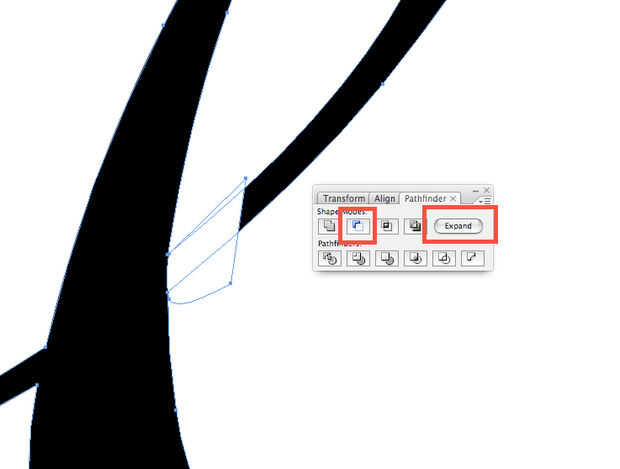

5. Seleccione el polígono rojo y los vectores de la carta y utilice el comando Sustraer de forma área en el panel Buscatrazos. Después de usarlo, asegúrese de que haga clic en expandir. De lo contrario, el cambio no se convertirá en permanente.

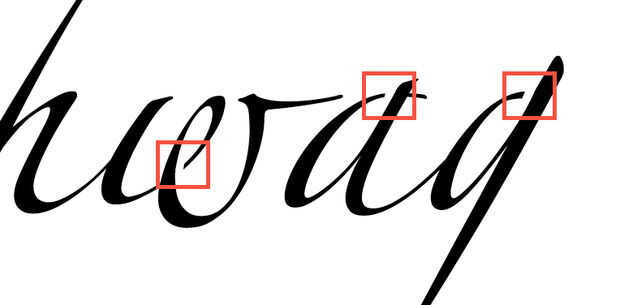

6. los vectores de la carta tienen un bonito puente conecta el contador con el resto de los espacios en blanco. Repita el mismo proceso para todos los contadores.

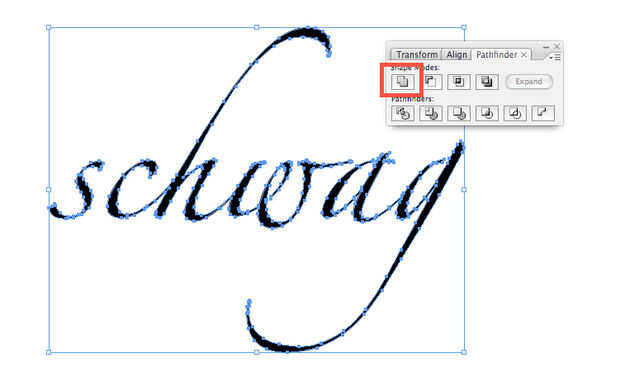

7. una vez que los contadores son puente, seleccione el vector de texto y utilice el comando Agregar a forma área en el panel Buscatrazos para crear un vector grande.

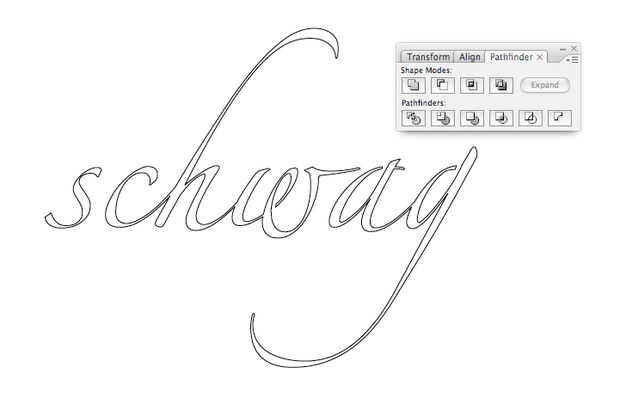

8. por último, seleccione su vector de texto grande y cambiar a sin relleno con un trazo negro 1pt.
