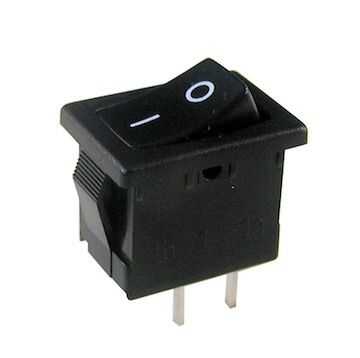

Paso 2: interruptores de
Tome el cable rojo del ventilador y a uno de los terminales del interruptor 1 y soldadura soldar otro cable hacia la otra terminal
Tome el cable azul y soldar 2 cables sobre la misma en una configuración Y por lo que tiene 2 cables azul, haga lo mismo con el hilo negro pero usa 2 cables negros en su lugar
así que tienes 2 cables negros y 2 cables azules viene del ventilador
soldadura de los cables azules en la primera terminal de interruptor de 2
Suelde el cable amarillo a la otra terminal del interruptor 2
soldadura de los cables negros en la primera terminal de interruptor de 3
suelda el otro cable azul a la otra terminal del interruptor 3
para alimentar el ventilador PWM, positivo va al rojo y negativo va a rojo, aquí hacen lo que los interruptores:
interruptor 1: encendido/apagado
interruptor de velocidad de 2:medium
interruptor de velocidad 3 (ventilador menor hará girar y no puesto)
Aquí es una combinación de interruptor para ayudarle hacia fuera
interruptor 1: en
interruptor 2: off
interruptor 3: off
ventilador funciona a plena potencia
interruptor 1: en
interruptor 2: en
interruptor 3: off
ventilador funciona a velocidad media
interruptor 1: en
interruptor 2: off
interruptor 3: en
ventilador funciona en él más lento
