Paso 2: cableado

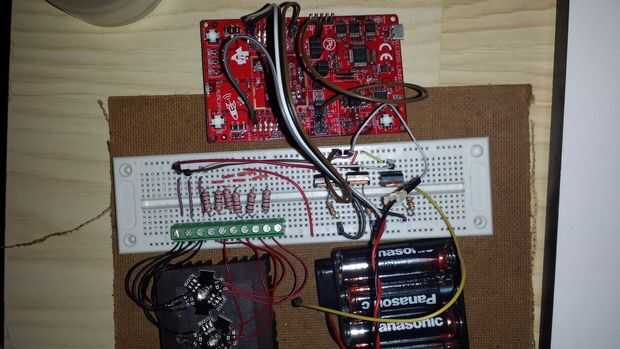

En la primera prueba hemos utilizado solamente 2 de 3 leds para bajar los cables de alimentación de corriente 6v (baterías 4xAA)
El circuito es muy simple, con la cc3200 que tenemos para el control de 3 canales (rojos, verdes y azules) para cada uno led al mismo tiempo, así que vamos a usar 3 pines pwm de la Junta de TI:
P02 -> azul
P64 -> verde
P17 -> rojo

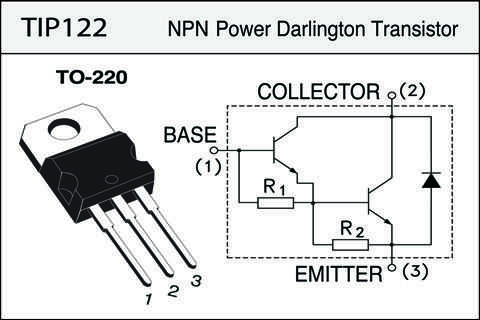

Dado que sólo algunos mA puede obtenerse directamente de los pasadores de Launchpad, necesitamos utilizar algunos transistores NPN como el TIP122 para controlar cada diferentes canales. Después de la segunda figura, se necesita conectar:
base -> resistencia de 1KOhm -> canales de color de cc3200 que desea controlar (P02 || P64 || P17)
coleccionista -> canal correspondiente del color negativo de todos los 3 leds (ver fig.1)
emisor -> GND
Ahora basta con conectar los cables positivos de los leds a la fuente de alimentación. Decidimos utilizar una fuente de alimentación de 6v capaces de soportar hasta ~ 3A, para 15W debería ser suficiente para alimentar los LED de 3x3W. 6V es demasiado para nuestro LED (R: 2.0-2.4V, B/G: 3.0-3.4V) así que tenemos que utilizar algunas resistencias para bajar la tensión, pero ¿cuánto más grande debe?
Dado ∆V de ley de Ohm = I * R
(usamos el límite inferior tan 2.0V para rojo y 3.0V de azul/verde)
R(r) = ∆V / I = 6v - 2v / 0, 35A = 11,42 Ohm
R(b/g) = ∆V / I = 6v - 3v / 0,35 A = 8,57 Ohm
La elección de qué tipo de resistencia es impulsado también por la cantidad de maximm de potencia (leído vatios) que puede disipar.
P = ∆V * I
nuestras resistencias a necesitar poder disipar (a peek)
Reinicio = ∆V * I = (6v - 2v) * 0, 35A = 1.4W
P(g/b) = (6v - 3v) * 0,35 = 1.05W
elegimos unos 10 ohmios 1W resistencias cerámicas porque era el único que hemos podido encontrar fácilmente.

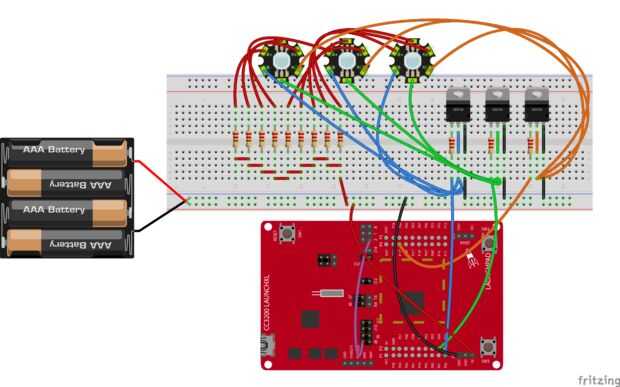

Finalmente todos resistencias necesitan Maracaibo atado y conectado a la fuente de alimentación (+) por un lado, por el otro deben ser conectar a los 9 bornes nuestros 3 leds como en diagrama de Fritzing. También + 5v en Launchpad que deba ser conectado a baterías (+).
Al final podemos conectar el GND juntos (alimentación (-), Launchpad, transistores) y la rosa (ver nota de fritzing) para la programación.
Ahora estamos listos para código!
