Paso 4: cableado
El cableado es muy importante y debe ser con mucho cuidado para su salud y para no romper los componentes.
Corriente alterna entra LEGOLED con dos cables diferentes. Lo hice porque con un solo cable hubo alguna interferencia entre la pantalla led y amplificador de audio. Primer cable de AC pasa directamente al transformador de potencia de amplificador y va segundo en los demás.
He utilizado los siguientes proveedores de energía:

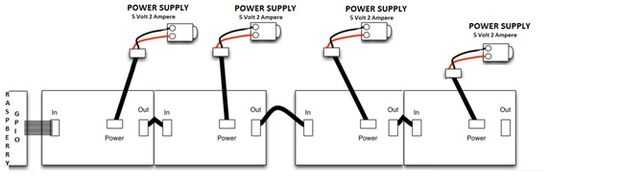

4 x 220V AC a 5V DC 2A para la exhibición
1 x 220V AC a 5V DC 1A de frambuesa
1 x 220V AC a 5V DC 1A para adaptador inalámbrico Netgear
1 x transformador de potencia de CA para el amplificador (conectado directamente como arriba explicado)
conectar AC DC surtidores de la energía a una toma de corriente cada uno (trate de encontrar el más pequeño posible) y luego cable de alimentación (quizás puede utilizar bloques de terminales para hacer algo limpio)
ser cuidadosamente para conectar la polaridad correcta a la pantalla led.
Módulo de audio ha sido tomado de altavoces para PC. Se compone de cuatro piezas: dos altavoces, amplificador PCB y transformador. Tornillo a los bloques de la primera de ellas y fijar a la base de los otros por bridas.

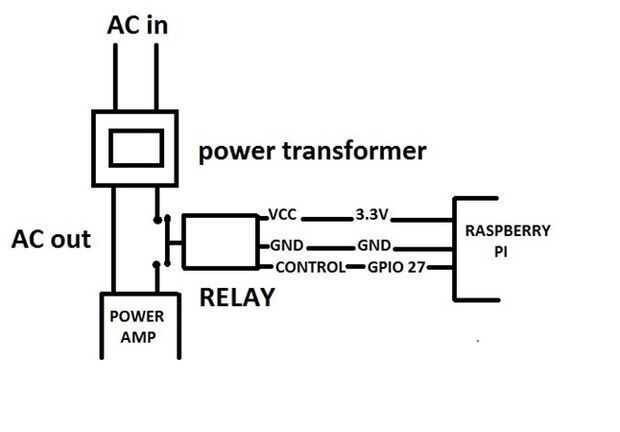

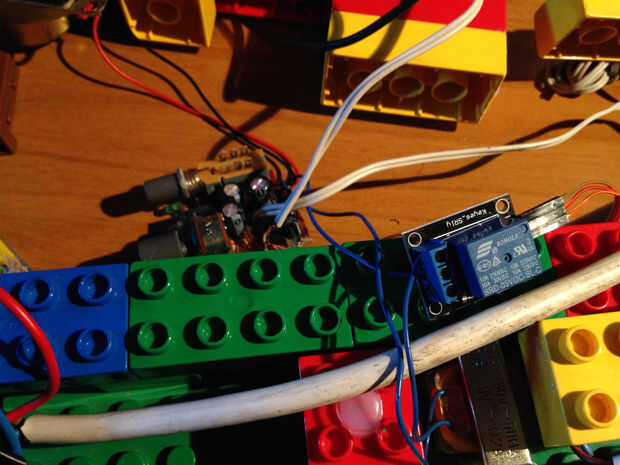

Para evitar el ruido de baja frecuencia en el cierre del Raspberry Pi, he utilizado un relé entre el transformador de AC y el amplificador de potencia. Lo he utilizado con conexión normalmente abierta entonces, si paradas de Raspberry Pi, amplificador no tiene ningún poder. Cuando empieza a Raspberry Pi, con una secuencia de comandos conducir energía al relé que cierre la conexión del circuito del amplificador.
