Paso 7: Construir su caso

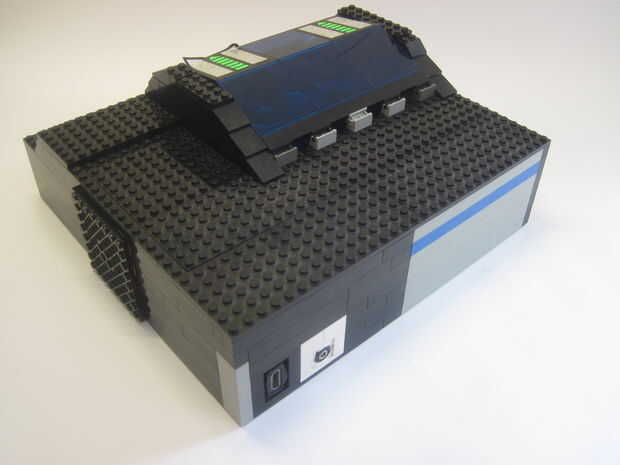

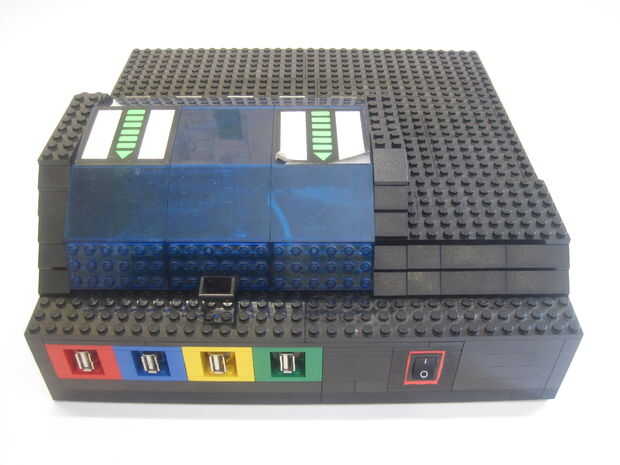

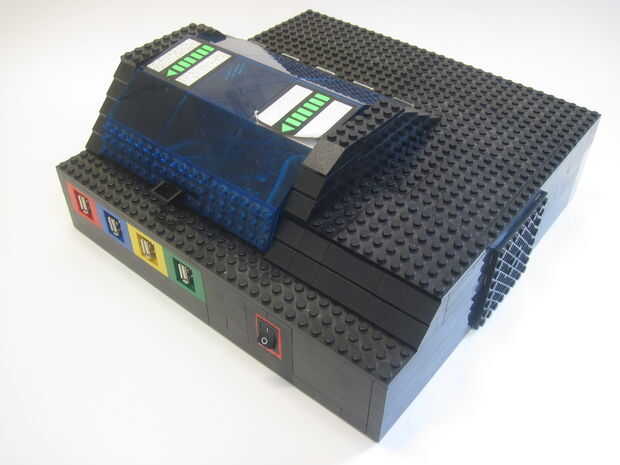

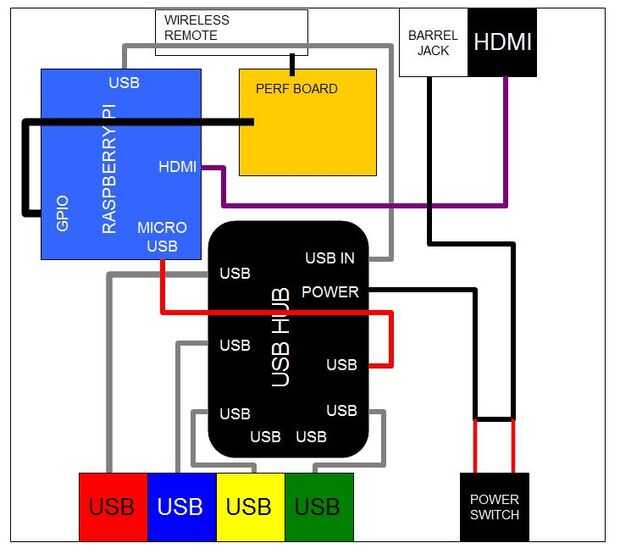

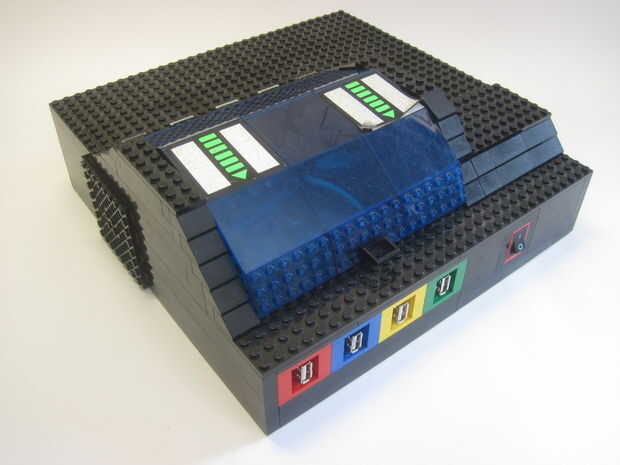

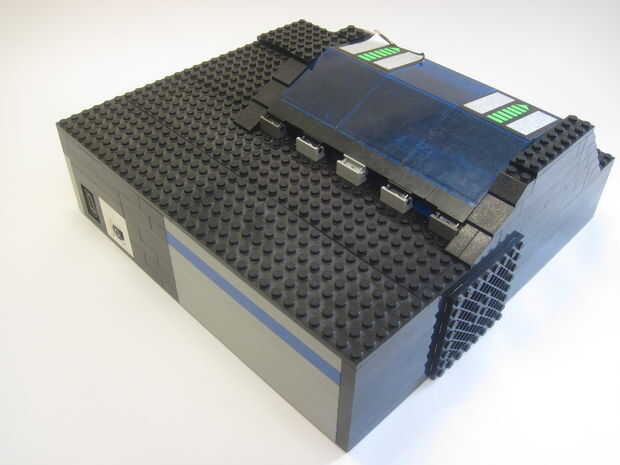

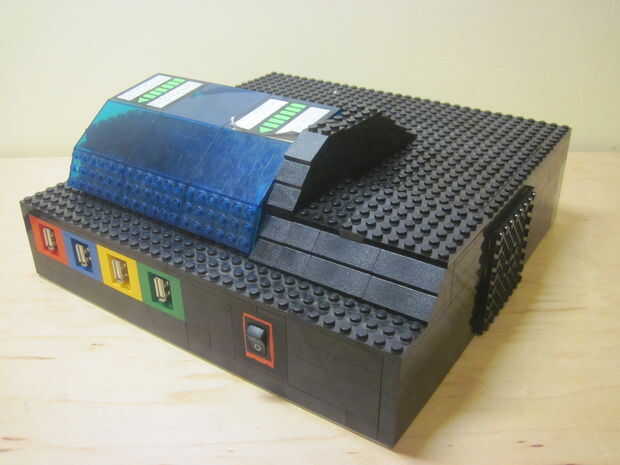

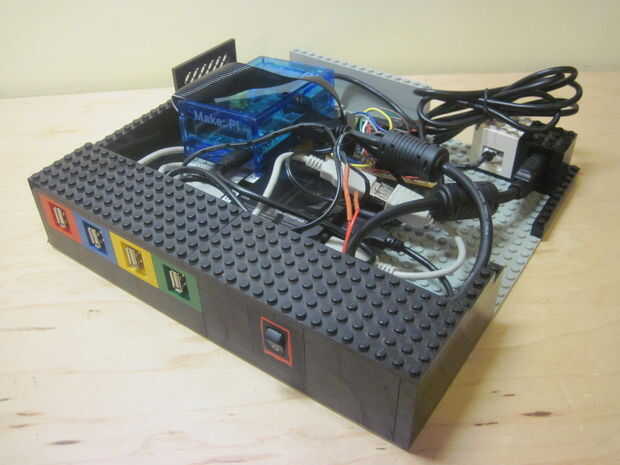

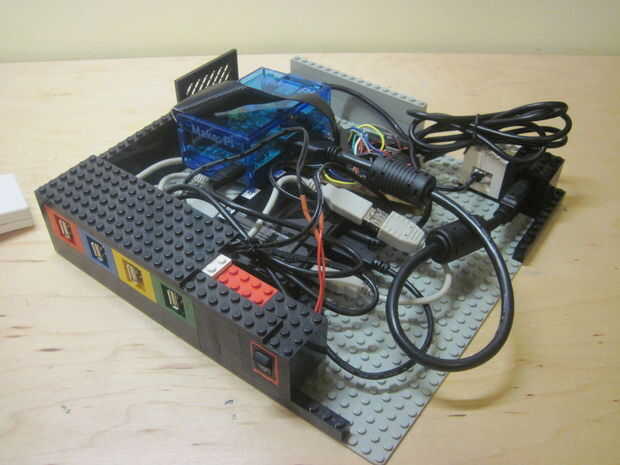

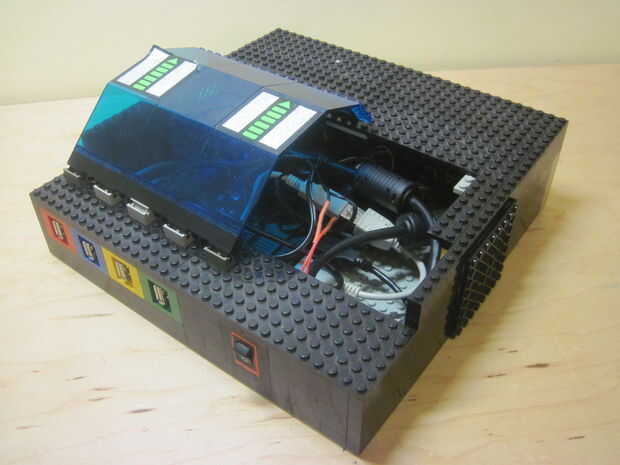

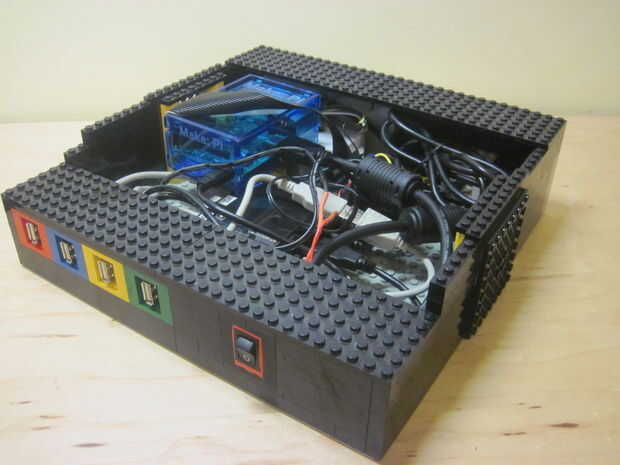

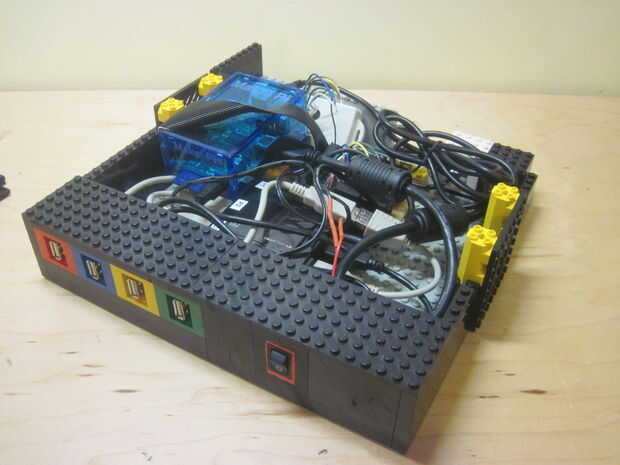

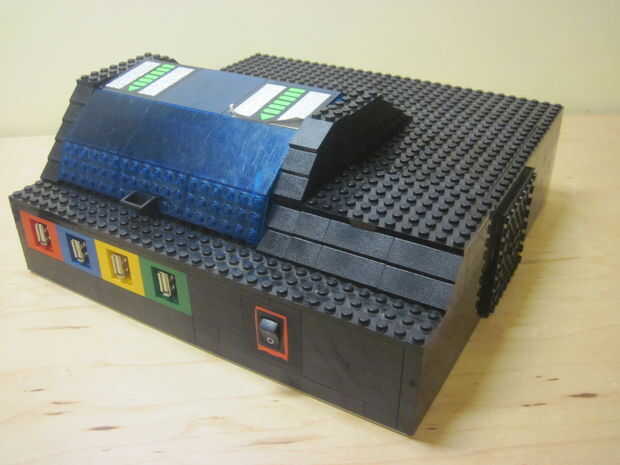

Aquí puedes ver mi enfoque: en el exterior, quería cuatro puertos USB de frente junto con el interruptor de encendido de fácil acceso, y luego el HDMI y el barril jack en la parte posterior de la caja (similar a lo que usted encontraría en una consola de juego regular, reproductor de DVD etc.). Interior, tengo el Raspberry Pi, hub USB, control remoto inalámbrico y un tablero perf (cambia de la versión sin soldadura, no quería cosas cayendo dentro de la caja).
Sin duda hay margen para mejorar en el futuro - especialmente con administración de cables dentro de la caja. ¿Aquí está una pregunta abierta para los gurús de la electrónica, porque no sé mucho acerca de la transmisión de digital datos: puede cortar un cable USB o HDMI y volver a soldar con cables más delgados, más flexibles (e.g., estándar 22 AWG trenzado de alambre de conexión) desordenar cosas? La rigidez de los cables de USB y HDMI era una gran limitante, pero no tengo ni idea si los cables están especialmente diseñados, y un conjunta desordenada soldadura o alambre con resistividad diferente podría evitar que funciona correctamente. Se agradecería mucho cualquier idea que usted puede proporcionar en los comentarios!
Una última cosa a considerar cuando se diseña se caso es fácil acceso al interior, si necesita depurar o cambiar algo. Mi windows me permiten acceder a la tarjeta SD de la Pi, pero que está sobre él. Si algo no funciona en mi primer arranque, hubiera tenido que despegar de la azotea a comprobar las conexiones. Edificio en las bisagras de la cubierta pudo haber sido una mejor decisión, pero por suerte para mi todo lo trabajado en el primer intento.
