Paso 3: Modificar el paquete de baterías
Ajustaremos el convertidor en un pequeño compartimento de la batería. Esto significa que necesitamos desviar los cables en este compartimiento.
Empezar por desarmar la batería. Esto se realiza desatornillando los 2 tornillos pequeños en la parte superior y la parte que sostiene las pilas. Tendremos que modificar la parte que se deslizó hacia fuera.

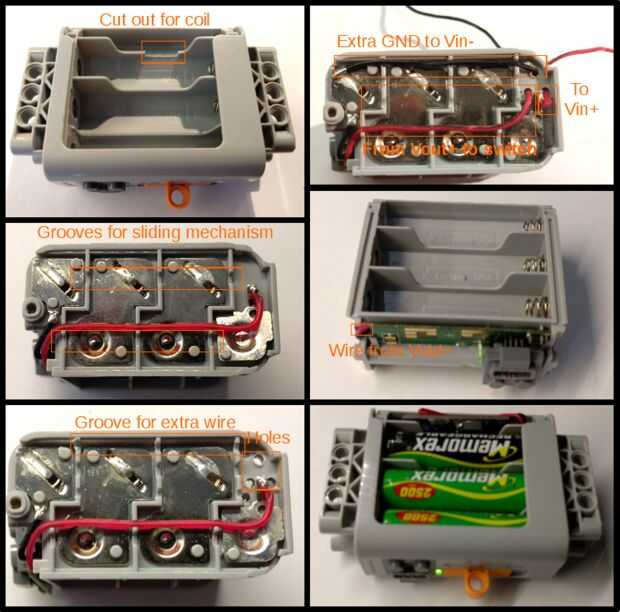

Utilice un cuchillo afilado para cortar una pequeña sección de la barrera entre la batería y el compartimiento de vacío. Esto debe ser el tamaño de la bobina.
Tomar un taladro pequeño y hacer 3 agujeros en el lado, como se muestra en la imagen. Estos acomodarán el cable de tierra y los cables de 2 alimentación.
El cable rojo se encamina en una ranura, tendremos que añadir 2 más. Utilice una herramienta giratoria, o un cuchillo afilado y hacer algunas ranuras para enrutar los cables hacia el otro lado de la batería. No tienen en cuenta las ranuras vacías que ya están presentes, esto es donde se desliza en el recinto.
Ahora para el cableado. Soldar un cable extra negro con la primera tecla y pase a través de las ranuras y el orificio dentro del compartimiento. Soldadura a Vin - convertidor boost. (esto también está conectado a Vout-, así que sólo tenemos 1 cable de tierra)
Desoldar el cable rojo de la terminal de salida y soldadura a Vin +. Añadir otro cable rojo a la terminal de salida donde usted desoldar el primero de ellos. Conéctelo a Vout +
