LEDs para principiantes (1 / 9 paso)

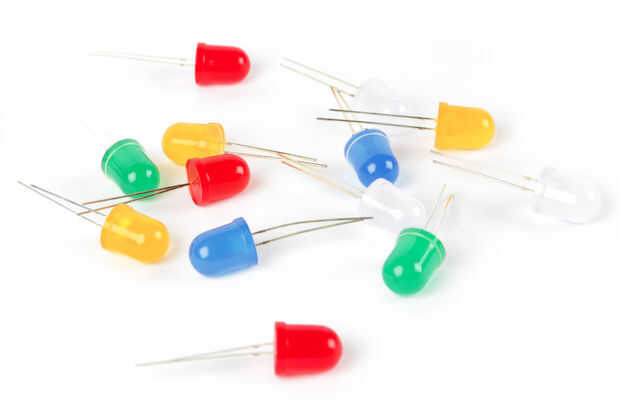

Paso 1: Obtener algunos LED

Para no fue totalmente honesto - he usado una o dos veces antes LEDs para aplicaciones simples, pero nunca realmente supe lo que estaba haciendo y ya que tantos proyectos en instructables utilizan LEDs, pensé que así podría enseñar yo y post sobre ello también.

Sé que hay muchos proyectos ya publicadas que contienen información acerca de cómo cablear los LEDs para proyectos simples - LED Throwies, LED principiante proyecto: parte 2 y 9v linterna de LED - la mejor evarrr!, pero creo que todavía podría haber algún uso para una explicación detallada paso a paso sobre las bases de LEDs para cualquier persona que podría utilizarlo.

El primer paso fue comprar algunos suministros y averiguar lo tendría que experimentar con. Para este proyecto que terminé yendo a Radioshack porque está cerca y un montón de personas tienen acceso a ella - pero cuidados sus precios son realmente altos para este tipo de cosas y hay todo tipo de bajo costo para comprar LEDs en línea.

Para encender un LED se necesita como mínimo el LED sí mismo una fuente de alimentación. Por lo que he leido de otros LED cableado de instructables en un resistor es casi siempre una buena idea.

Si usted quiere aprender acerca de lo que estos materiales son revisa estas entradas de la wikipedia:
LED
Fuente de alimentación
Resistencias

Materiales:

LEDs - básicamente acabo alcanzó en el cajón en Radioshack y sacó todo lo que no era más de $1 o $2 por LED. Tengo:

2760307 5mm LED rojo 1.7 V
2760351 5MM LED amarillo 2.1 V
2760036 intermitente LED rojo 5 V
2760041 2 paquete LED rojo 2.6 V
2760086 roja jumbo LED 2.4V

Alimentación - realmente no sabía lo que necesitaría para les así que compré algunas baterías de 9V y algunos 1, 5V AA. Pensé que me permitiría mezclar y emparejar y hacer bastantes combinaciones de diverso voltaje para hacer algo luz - o a lo menos quemar esos mamones poco en una nube de plástico apestoso humo.

Resistencias - otra vez, estaba demasiado seguro de lo que necesitaba en cuanto a resistencias aquí tampoco. Ya que tengo un montón de diodos LED con varios voltajes sabía que necesitaría unos diferentes tipos de resistencias, por lo que acabo de comprar un paquete de la variedad de 1/2 Watt resistencias de película de carbón (2710306).

Recogieron una pistola de soldar, soldadura, alicates de punta, pinzas eléctricas, algunos cable primario y cinta aislante demasiado ya que pensó que podrían ser útiles.
