Paso 10: Gabinetes conectados a la estructura

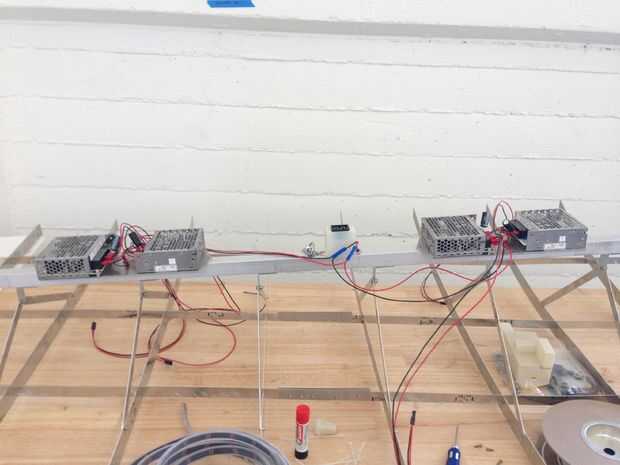

Todos los componentes electrónicos van en 3D cajas impresas que perno sobre la costilla estructural principal. Hubo algunos bastante grave iteración implicados para conseguir los componentes para montar. Lo mejor de 3D printign sus recintos es el costo y tiempo para hacer nuevos recintos para la nueva versión es mínima!

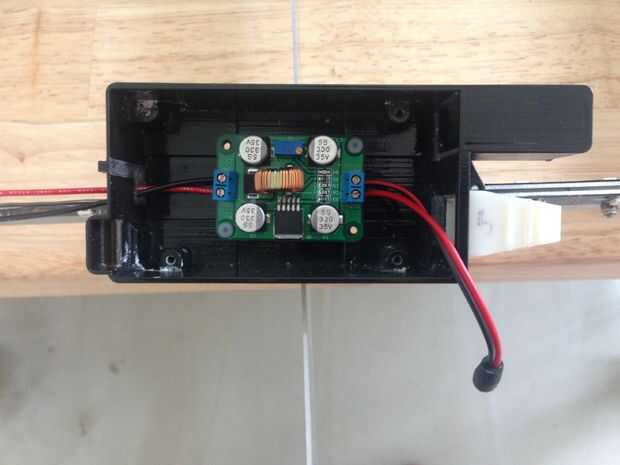

Utilice los agujeros en los PCB para insertar y atornillar la electrónica. El convertidor de potencia está por debajo de la arduino y va en primero.

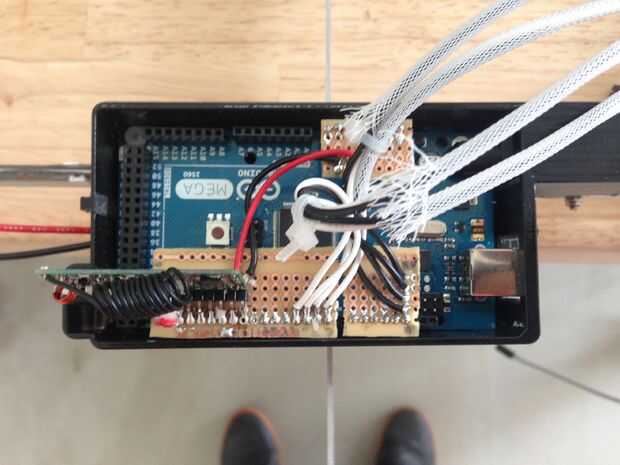

Arduino se encuentra en la parte superior del regulador de la energía y las tablas de desglose para el cableado y la RF receptor Conecte el Arduino GPIO.

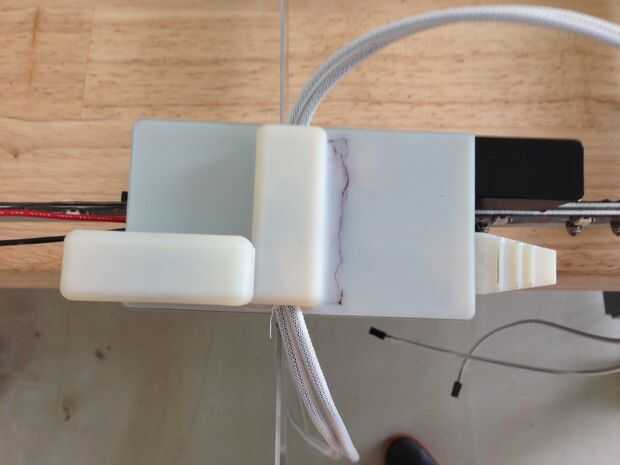

Uno de los problemas de cómo se diseñó el sistema fue el cableado y la tapa. En orden para poder cerrar el cableado de la tapa tuvo que ser roscada a través de, esto significó que el alivio de la tensión y el cableado empujado contra la tapa y dificultado mantenerlo cerrado.

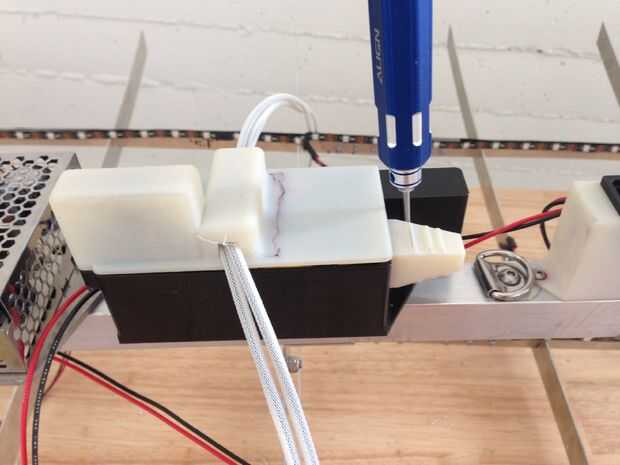

Después de las encolsures son todos abotonado encima de nosotros las placas de montaje para fijar a las costillas de aluminio, tenga cuidado de no romper el plástico por apretar demasiado.

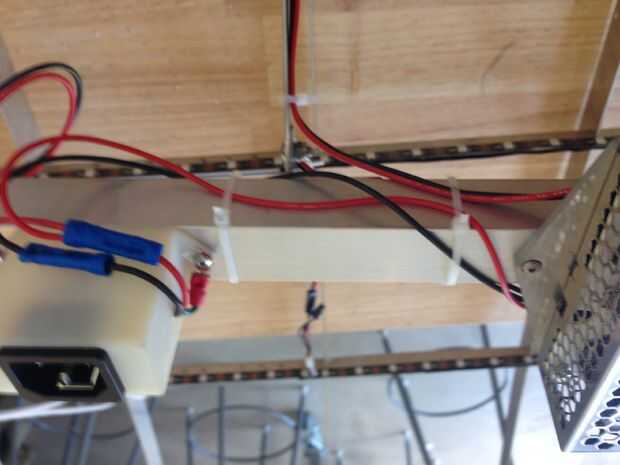

El paso final es la electrónica a la estructura de la tierra. Corrimos un cable de tierra del recinto en el adaptador de red a un conector en la costilla y un alambre de la tierra protegida en el receptáculo de enchufe de 3 terminales a la estructura.
