Paso 3: plantilla
La plantilla para el aparato es algo dependiente de las características físicas de la axial-resistencia y el LED. Uno de los cables de la resistencia servirá cualquier pin del conector macho. Se suelda el otro cable a la pata del anode(+) del LED (el más largo de las dos piernas). La pierna del cátodo del LED es el segundo pin macho.

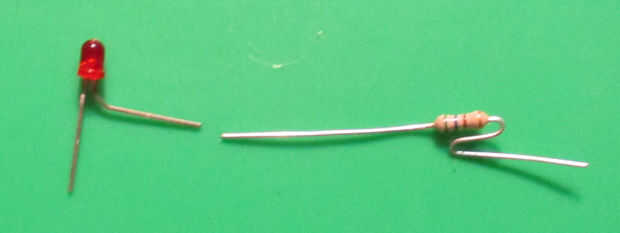

Considerar primero el cable que soldamos a la pata del LED. La longitud combinada del plomo y la pierna es probablemente más útil entre 30-35 mm. hacer un juicio de donde deseo/puede hacer soldar Únete y ajuste la resistencia en consecuencia o posiblemente no es necesario. La imagen muestra la forma que las patas del LED debe asumir en última instancia, sin embargo para la fácil adición de shrink-wrap es mejor sólo doblar la pata del LED unos 45°. Esto debe hacerse usando los alicates redondos de la nariz donde la pierna se dobla unos 2mm de la lente plástica del LED.
Siguiente, utilizando los alicates de punta redonda doblan el cable en una "S" tal que sobresalgan 10mm más allá de la primera curva. La segunda curva en la punta no debe extenderse más allá del cuerpo del resistor. Una vez que las curvas de 'mirar bien', cualquier exceso plomo deben recortarse. Simplemente corte el cable de una longitud adecuada es una alternativa pero estamos ilustrando un método, no discutiendo los méritos relativos. La preferencia por una "S" es la preocupación (infundada?) que la capa protectora de la resistencia debe protegerse de la fuerza excesiva flexión o exceso cuando el plomo es un pin de la placa.
Si está disponible, quizás las mejores resistencias a utilizar son de hecho película de carbón de 1/2W para su diámetro generalmente mayor de plomo (.6mm)?. El mayor tamaño del cuerpo también mejora la inserción del perno.
