Paso 10: Conexión de placas de circuito impreso

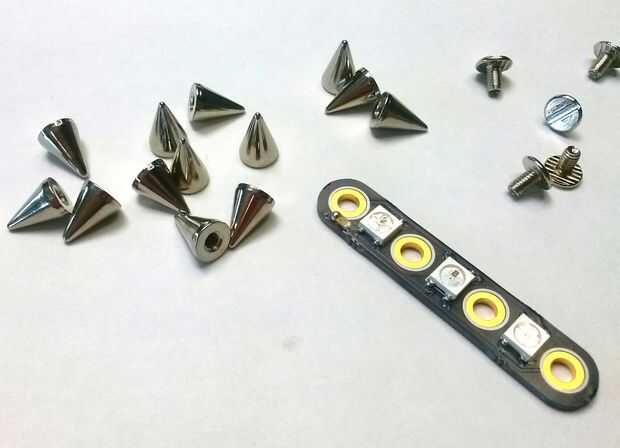

Con el lado de vinilo encima, colocar el retractor para que la columna tres tornillo está a la derecha. Fijar la tarjeta controladora en la columna de tres orificios de los tornillos. Ajuste a los tornillos de la placa de circuito con los componentes hacia arriba. Apriete a mano por tres de los picos en los tornillos. Poner uno de los tableros de LED en la columna siguiente de tornillos. El lado del tablero de LED con el condensador debe estar en la parte superior. Añadir cuatro pernos a estos tornillos y apriete con la mano hacia abajo.

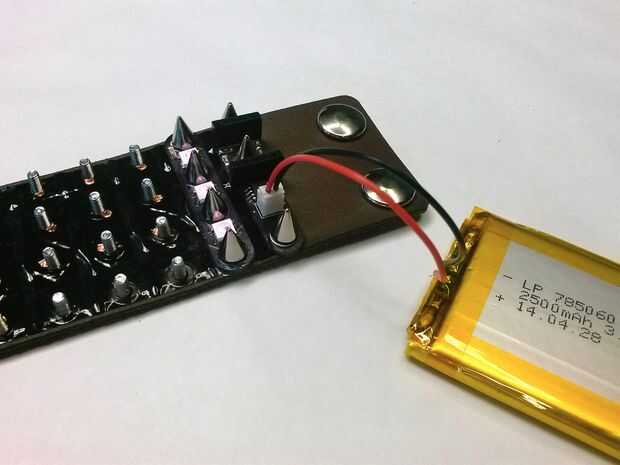

Pruebe el collar colocando la batería. Si todo va bien, debería ver los LEDs en el tablero de LED iluminan y comienzo ciclo colores. Si no sucede nada Revise las conexiones y tratar de apretar las puntas de tornillo. Tenga cuidado no toque metal (como un destornillador) en las puntas, ya que podría causar un cortocircuito y dañar la batería o las tablas.
(Para la segunda versión de los tableros de circuito, voy a cambiar las cosas para que los picos no son parte del circuito para evitar la posibilidad de cortocircuitos.)
Contacto con la piel no corto las puntas y tornillos. Si el usuario es particularmente húmedo (digamos, de baile), el sudor tendrán poco efecto sobre la función del collar. En la mayoría, esto podría reducir ligeramente la carga de la batería.
Puede poner cada uno de los tableros de LED en su lugar en este momento para probar el collar entero, o proceder al siguiente paso de hacer las juntas semi-permanentemente conectadas mediante la adición de Loctite a los tornillos.
Cuando estés listo para terminar, retire cualquier circuitos del collar y retire la pila de la tarjeta controladora. Algunos Loctite en una gorra de plato o botella pequeña y un palillo práctico. Añadir que placas de circuito impreso de nuevo uno por uno, a partir de la tarjeta controladora. Coloque cada tabla en lugar de los tornillos. Un tornillo a la vez, sumerja el palillo en la Loctite y aplique a las roscas en el extremo de cada tornillo para este tablero. No poner demasiado y tenga cuidado de no conseguir el loctite en la placa de circuito o la cinta de cobre en la base del tornillo. A continuación, coloque la tuerca de espiga en su lugar y apriete a mano. Sujetando la punta con una mano, utilice un destornillador en el tornillo para apretar la espiga en su lugar.
Después de conectar plenamente cada tablero, pruebe la conexión, conectando en la batería y observando los LEDs. Apriete y ajuste según sea necesario para asegurarse de que las conexiones estén sólidas. Desconecte la batería. Repetir para cada uno de los tableros de circuito, asegurándose de la orientación de cada uno en el camino (el condensador está en la parte superior).
Una vez que todo esté en su lugar, deje el collar de tiempo suficiente para que el Loctite curar (véase).
Este es un buen momento para asegurarse de que la batería está cargada, enchufándolo en el cargador de batería.
Ahora estás listo para poner en el cuello y llegó a la ciudad. Utilice el cable de extensión de batería JST PH entre el collar y la batería para permitir que la batería se coloca en un bolsillo o en algún otro en su persona.
Y ahora, en el paso final.
