Paso 1: Prueba de la tira del LED
Esta tira LED es clasificada para 12 voltios, así que decidí utilizar una batería de 12V simple utilizar baterías AA. Cada pila AA tiene una tensión de 1.5 voltios para conectar 8 pilas AA en serie nos da una batería de 12V (1, 5V x 8 = 12V). El titular de AA 8 ver en las imágenes se encontró en Sparkfun.com. Perfecto para una batería de 12V pequeña, facil. Hay varias opciones para elegir una fuente de alimentación de 12V pero ya esta tira de LED no mucha corriente estos 8 pilas AA dará una duración decente. Estas células de AA tienen una capacidad de 2500mAh.

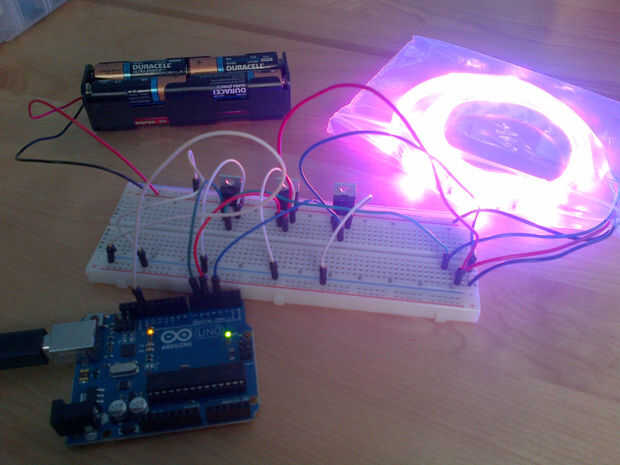

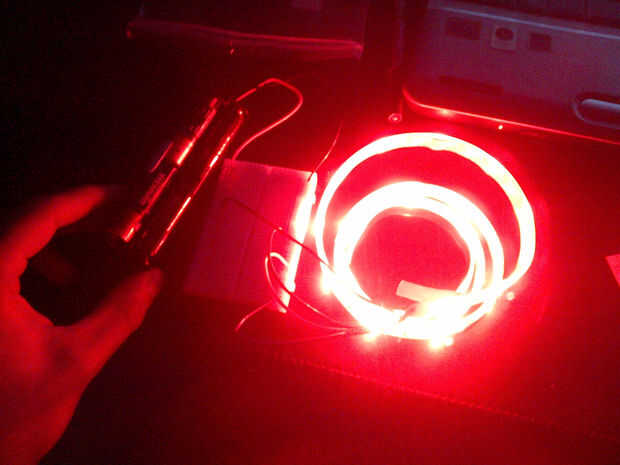

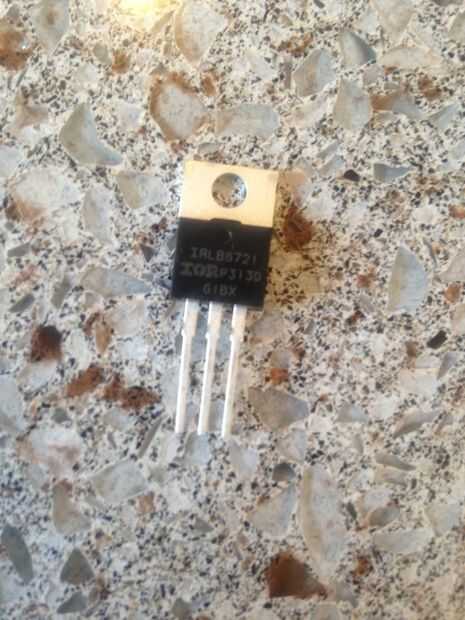

El transistor que se muestra es la que decidí usar para controlar los circuitos de LED 3. Uno para cada color. Esto permite que la tira de LED controlada por Arduino pero todavía alimentado por su propia fuente de energía, la batería de 12V. La primera imagen muestra la tira de LED conectada directamente a la batería y la siguiente muestra los circuitos con transistores en el lugar. En este punto el Arduino todavía es alimentado por el puerto USB de mi laptop.
