LED proyector multimedia (5 / 7 paso)

Paso 5: Montar el LED

Determinar donde debe estar según el centro de su LED el centro del filtro rectangular. Taladro 2 agujeros pequeños en su disipador de calor, aplicar poco de pasta térmica calor y poner el LED en su lugar con tornillos.

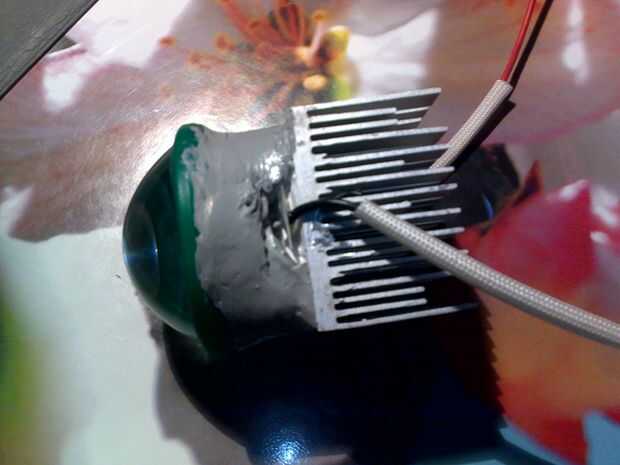

Soldar un cable negro en el negativo y un cable rojo en el lado positivo del LED. He utilizado un trozo del escudo térmico protector de cable en cada lado, por si acaso...

Luego limpié el LED, reflector y la lente de cristal para deshacerse de cualquier polvo o suciedad en el interior de la Asamblea, que podría resultar en impurezas luego.

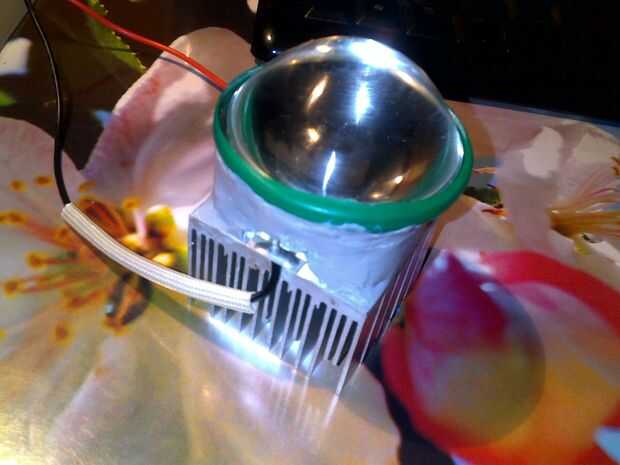

Después de la limpieza, había grabado el reflector y la lente uno al otro con cinta eléctrica, podría pegarlos si quieres. Usé cinta para que yo pude desarmar el reflector y la lente facilmente.

Solía silicona (Tec7) para montar el LED heatsinkand la Asamblea de lente del reflector. Revisé cada 15 minutos para asegurarse de que todo me alojé como quiera que sea. White spirit puede utilizarse para lisa por la silicona, pero ten cuidado es tóxico así que use guantes y no inhalar los vapores.

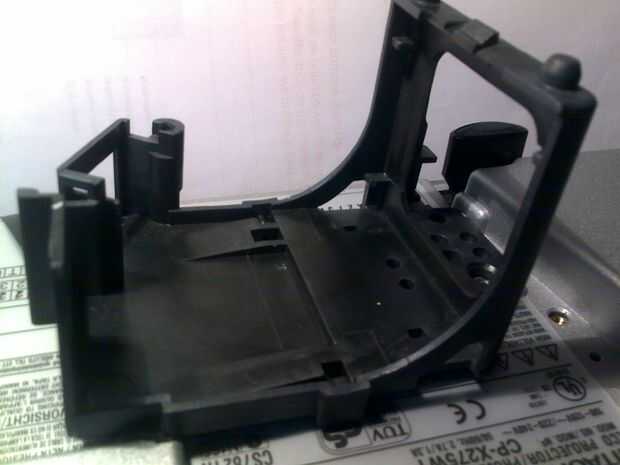

Usé una dremel para recorte poco exceso de plástico en el portalámparas.

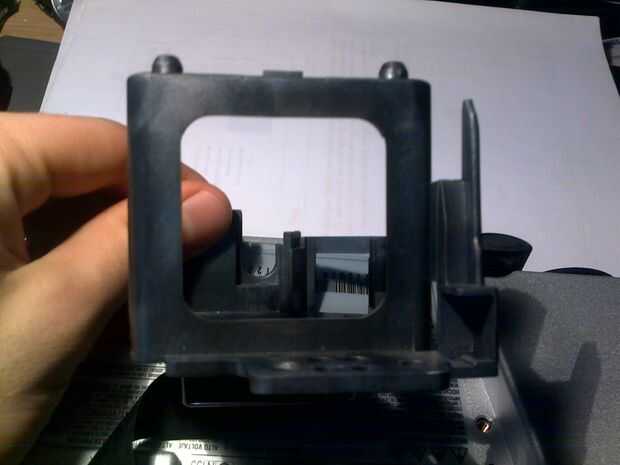

Después de un día la silicona esté completamente seca, ahora puede testfit el montaje en el portalámparas y afinar aún más. Tuve que hacer unas aletas más cortas para que se ajuste.

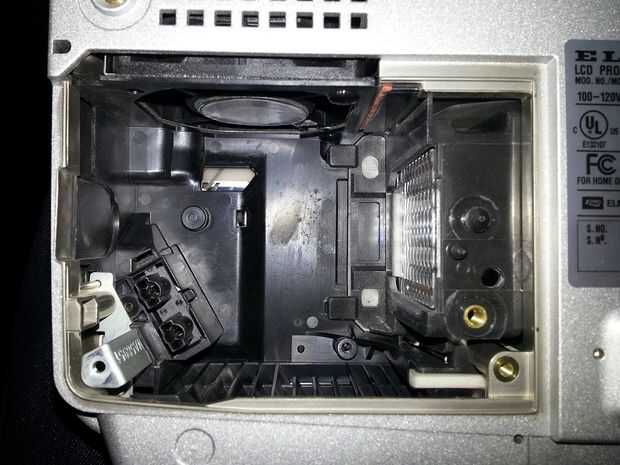

Como antes he utilizado silicona para colocar la Asamblea (disipador de calor-LED-reflector-lente) en su lugar en el portalámparas original y otra vez he comprobado cada 15 minutos.

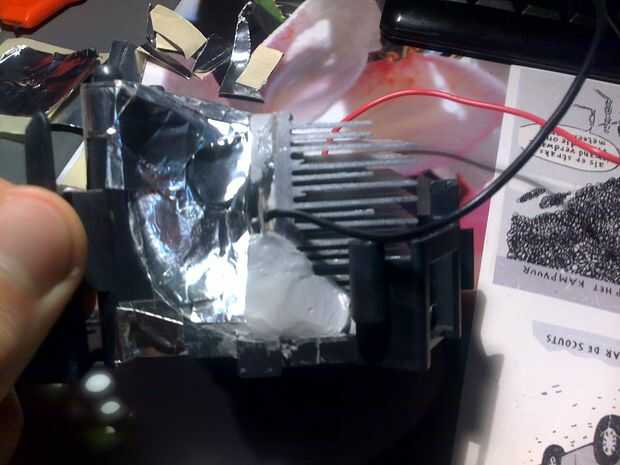

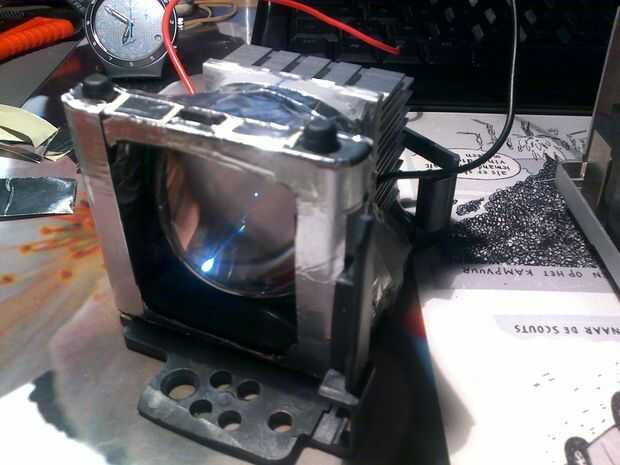

Para incluso el más mínimo rayo de luz en el proyector usa aluminio con cinta (ver fotos).

Nota:

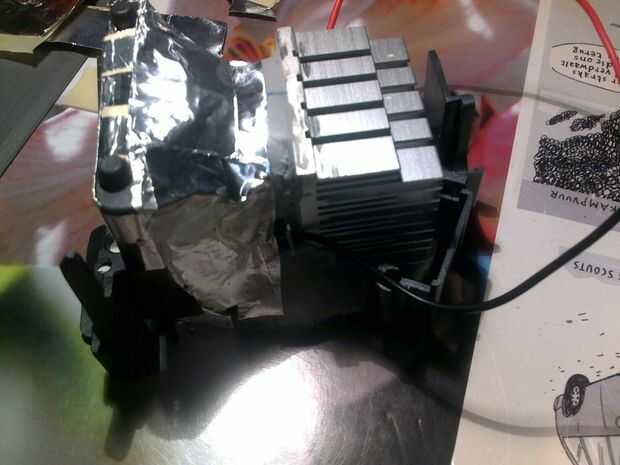

Tenga en cuenta que no obstaculice el flujo de aire que se necesita para mantener su LED cool, coloqué mi disipador así que mis aletas sería horizontales. Si tu LED llega a calentarlo perderá su brillo y no viven mucho tiempo.
