LED pantalla de matriz de fila columna análisis mediante arduino (2 / 4 paso)

Paso 2: Hacer Led Matrix

Aquí supongo que ya conoce los conceptos básicos de electrónica y matriz de led.

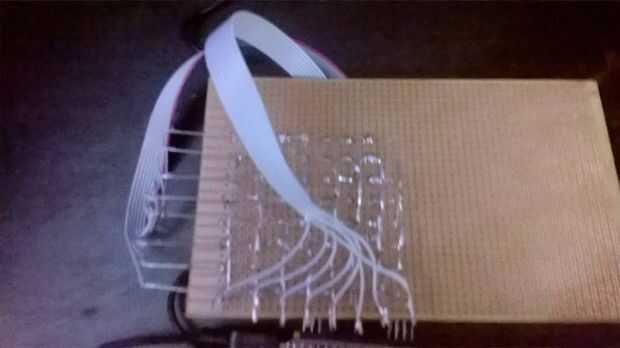

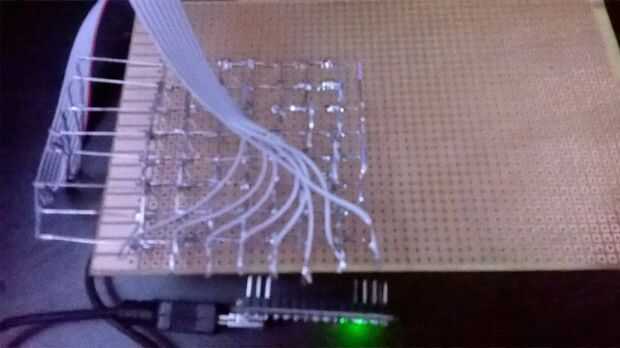

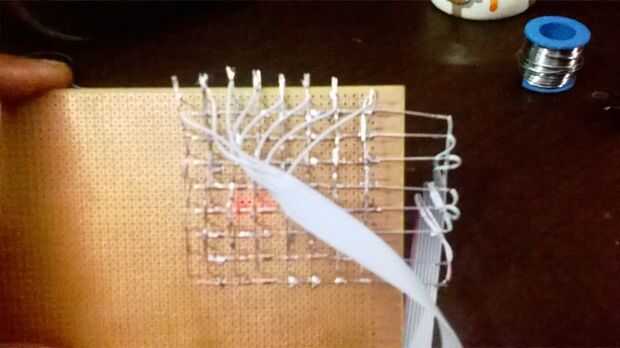

tenemos que crear una matriz de led 8 x 8. los ánodos serán fila y cátodos será columna.

eso significa que todos los ánodos de los LED en una fila será común y mismo solicitar cathodes(Column).

Finalmente obtendremos 8 columna y fila 8.
