LED Nerf Mod (4 / 7 paso)

Paso 4: LED cableado

Este es el paso más grande. Asegúrese de que ayudar a tener los cables, vas a necesitar de ellos.

Corte la tira grande en los puntos de corte marcados en la tira en estas longitudes (contadas en no. de LED):

  • LED de 1 x 3
  • 1 x 4 LED
  • 2 x 1 LED

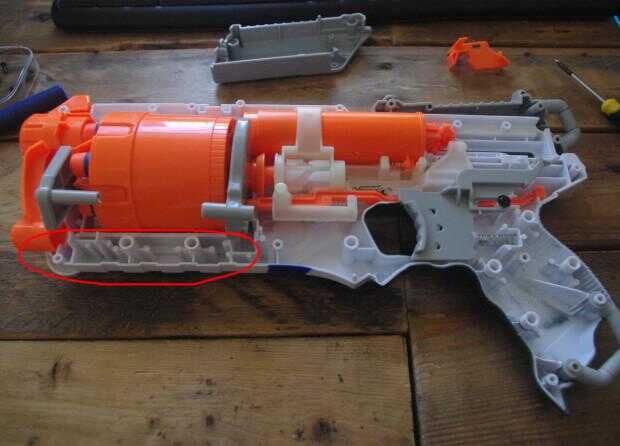

Empezar con la tira de LED 3, va a ir aquí:

Así que tienes cable de 5V, GND y un pin digital de Arduino a la tira de LED. Se le tienen que cortar algunos de los apoyos para hacer espacio para él, sólo asegúrese de no cortar las que sujetan los tornillos cuando sean necesario tipo de.

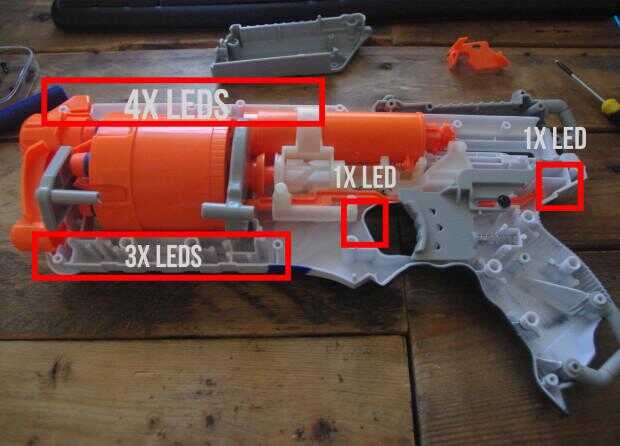

El resto de los cables de la tira de LED es la misma, con las diferentes longitudes de LED. Asegúrese de colocarlos como se muestra aquí:

Asegúrese de que los cables de la parte mecánica de la pistola de Nerf que obstaculizará su función. Incluso la más leve presión en prácticamente cualquier parte hará que se una) no trabajo o b) trabajo, pero trabajar terriblemente. Esto significa hay que tener algunos cables ejecutar fuera de la caja. Usted tendrá que decidir cuando es necesario.

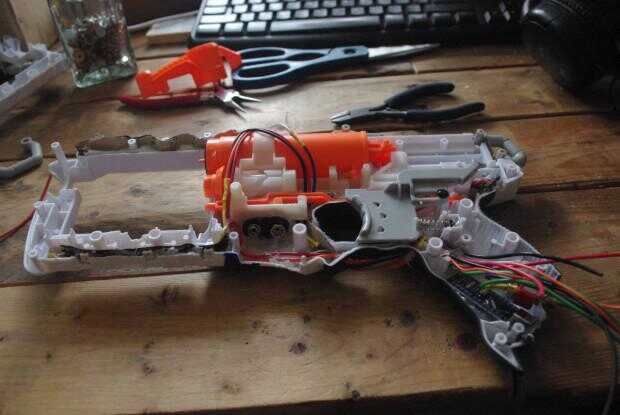

Al final, usted debe tener algo como esto (menos el Arduino y el conector de la batería de 9V):

Una nota rápida

Esta foto fue de la revisión 1 del mod, más tarde que descubrí que los cables pasando por el naranja cañón causaban que disparar muy incoherente y fueron reencaminados debajo de él, que fuera el caso. Recuerde: Si usted piensa que lo que hice fue una locura entonces no dude en hacerlo otra forma.

Para algunos de los LED como el de la esquina superior derecha, que son envasados en muy apretado - en maceta las conexiones con pegamento caliente, para asegurarse de que es fuerte, y que no corta sí mismo (como tuve que doblar sobre sí mismo para que se ajuste).
