Paso 5: Buncha' soldadura

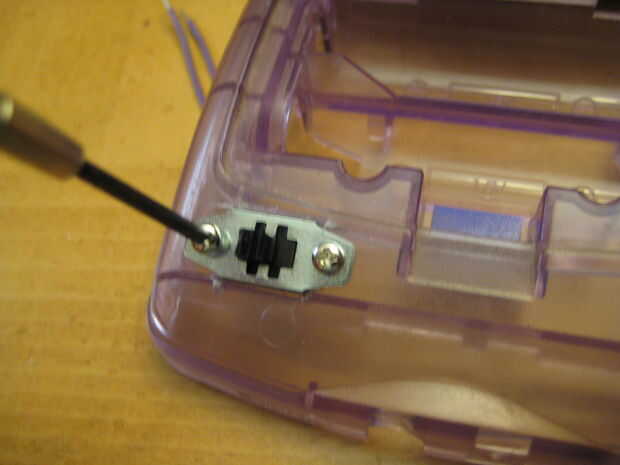

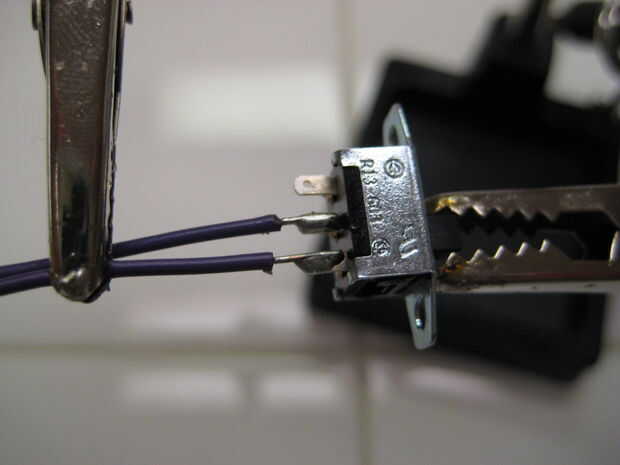

Tome su cambio y soldar dos cables al interruptor. No usé rojo y negro, pero se puede si lo desea. IMPORTANTE: Coloque el interruptor en su agujero antes de que suelde los cables a cualquier cosa, o tendrá problemas más adelante.

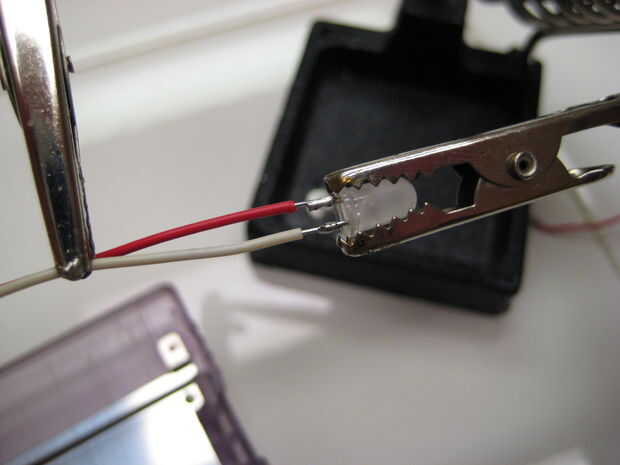

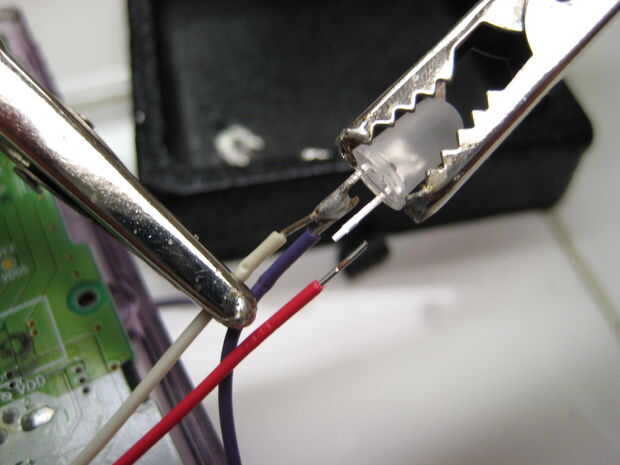

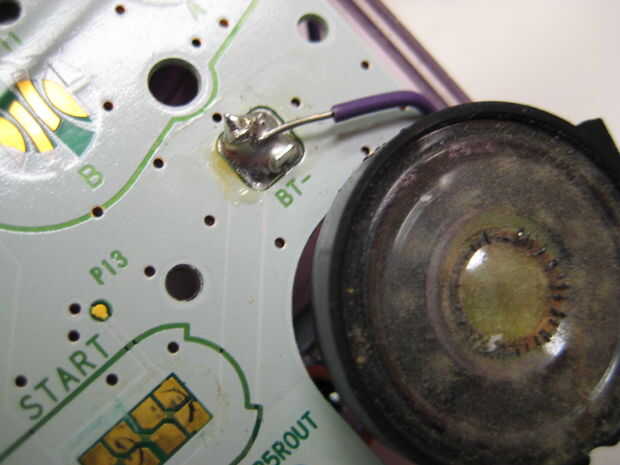

Después de poner el interruptor en, suelde uno de los cables al terminal de batería negativo marcado BT-encima de la parte blanca de la PCB. Cortar las puntas más cortas en el LED, luego soldar los cables rojo y negro a uno de ellos. Los otros extremos de los cables a su LED, asegurándose de que usted preste atención a la polaridad de la soldadura. Se puede saber en el LED que lado es positivo porque el lado negativo tiene una plana en la base.

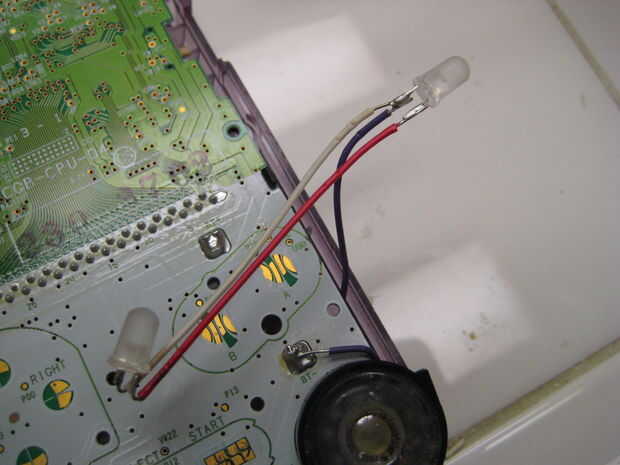

Suelda el otro cable del interruptor en el lado negativo de uno de sus LEDs. Debe tener algo así en el sexto cuadro.
Por último, soldar un cable corto del lado positivo de su LED el positivo de la batería, con la etiqueta BT +. Mi LED es clasificada para 3.1v, pero si tus LEDs son clasificados para una tensión más baja, puede que desee añadir una resistencia pequeña (100 ohmios) para extender la vida de ellos.

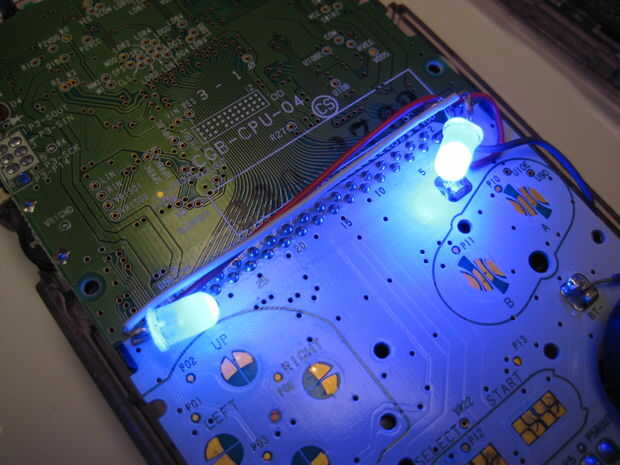

Ahora debe tener todo soldado juntos! El interruptor y ver si todo luce bien. Si no, compruebe todas las conexiones y asegúrese de que tener la polaridad en su LED.
Puede aislar las conexiones de los LEDs, pero no he encontrado un problema con él.
