LED mod pickup guitarra eléctrica *** actualizado con esquema para parpadear leds y video! ¿ (5 / 8 paso)

Paso 5: Instalación del LED 1

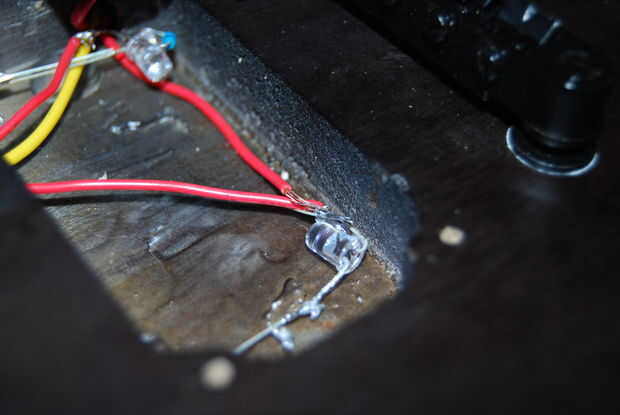

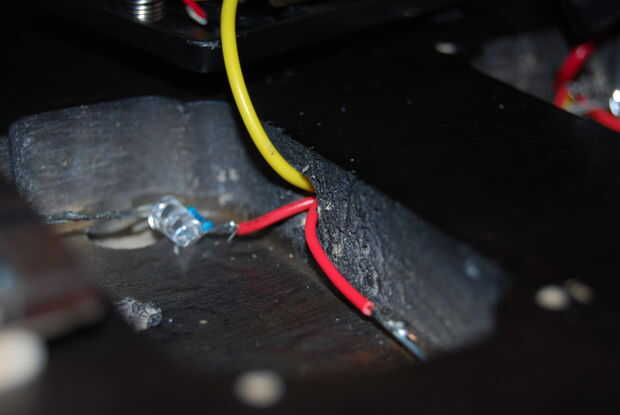

Ahora tome sus 2 sets de 4 leds y coloque en el agujero de la recolección. (Poner el set con los cables de la pastilla superior). Ajustarlos para que sean tan cerca de los bordes como sea posible. Ahora quiere poner los dos cables a través del orificio en el lado del agujero del pickup. (ver fotos) y en el segundo agujero de recolección.

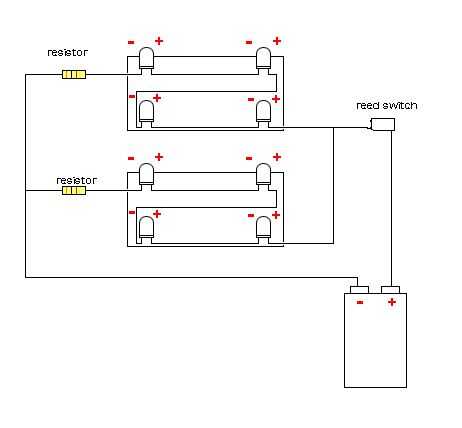

Cual cable es + y -, (negativo es el conectado a la resistencia, si has seguido mi diagrama) si usted suelde el cable mal en el primer set en el lugar equivocado en el segundo set, su primer set voluntad no encienden.

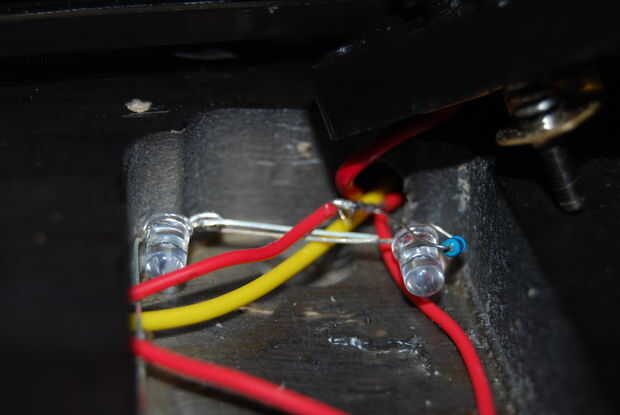

Después de averiguar que cable es que el cable negativo a la resistencia en su segundo juego de la soldadura, y el positivo en el abierto llevó segundo lugar establece. (ver diagrama)
