LED Log Lamp (21 / 34 paso)

Paso 21: Soldadura de corriente del inversor

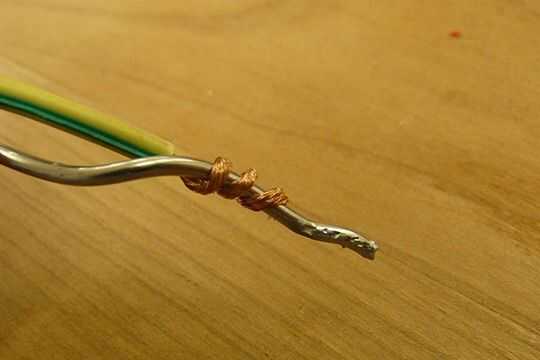

Por su 6 longitud de cable, usando el strippers a Pele el alambre más normalmente, dejando una pulgada de alambre desnudo expuesto. Para obtener el alambre para envolver alrededor de la punta, yo primero envuelto el cable pelado alrededor de la soldadura para obtener su forma de espiral.

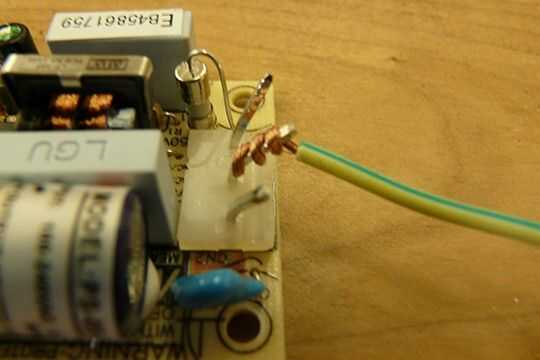

Ahora mueva el hilo a la punta y mantener firmemente envuelto alrededor de la punta. Usted puede elegir que puntas de soldadura a utilizar el diagrama de cableado que compruebe su trabajo. Para mi proyecto elegí el diente del medio en primer lugar, que pasa a ser Neutral de CA.

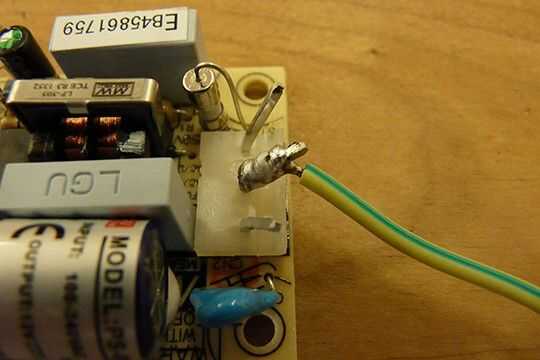

Una vez que el alambre envuelve, soldadura en. Tocar el hierro de la soldadura para el diente y conseguir caliente y agregue la soldadura a ambos. La soldadura debe cubrir uniformemente el alambre y puntas para proporcionar un enlace durable y uniforme.

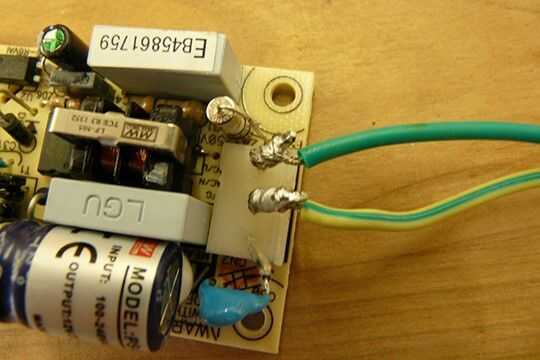

Repita el proceso con el otro diente en el inversor. Se refieren a la foto para verificar dos veces que la soldadura a la punta derecha. Debe ser la punta de la derecha si tienes el lado CA del inversor más cercano y el lado de DC más lejos lejos.

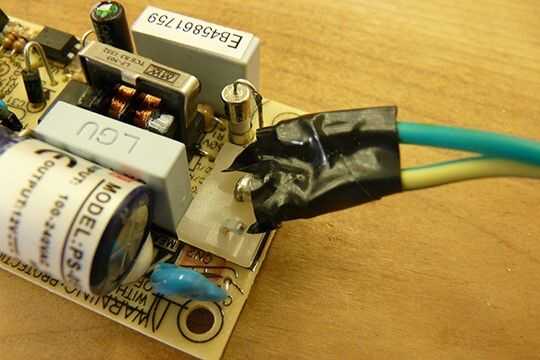

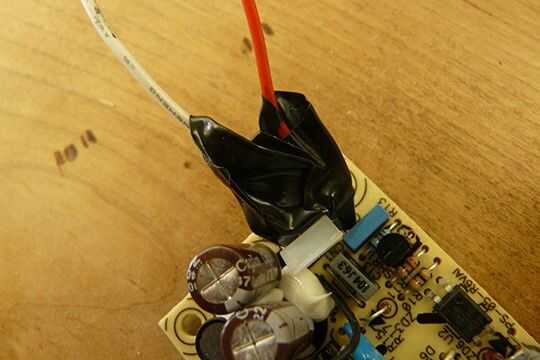

Cuando haya terminado para soldar los cables al inversor, es una buena idea para envolver los contactos con cinta aislante. Mientras que la más que probable que no tocan, todavía estamos utilizando componentes electrónicos en presencia de otros metales y madera, y evitar cualquier peligro es siempre una buena idea.
