LED lámpara de fibra óptica (3 / 13 paso)

Paso 3: Base superior de madera - parte 2

Cadenas / sistema colgante: las cadenas forman un soporte muy fiable que permite a la lámpara que se cuelga del techo y se puede tomar con seguridad el peso final.

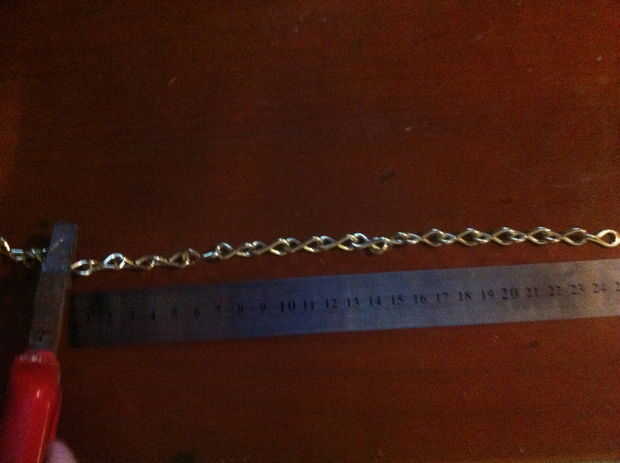

1. tomar la cadena y cortar tres secciones, cada 25cm de longitud
2. en la placa superior de madera, taladre agujeros piloto tres 20cm del centro. Estos puntos, si está conectado, deben crear un triángulo equiangular

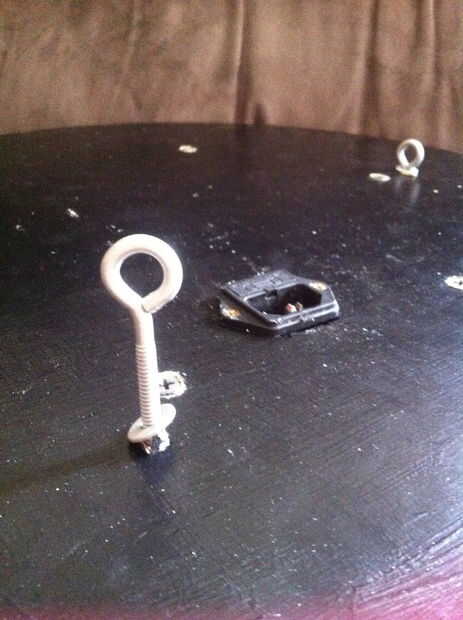

3. Inserte un ojete (con una arandela en la parte superior e inferior) a través de cada orificio piloto y apriete con una tuerca

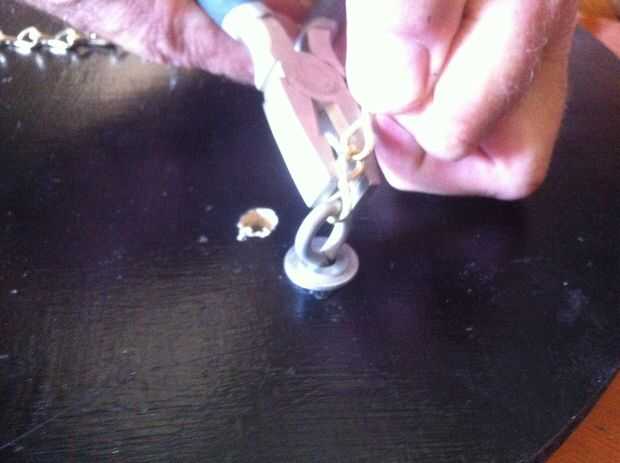

4. colocar el extremo de una pieza de la cadena en cada ojal

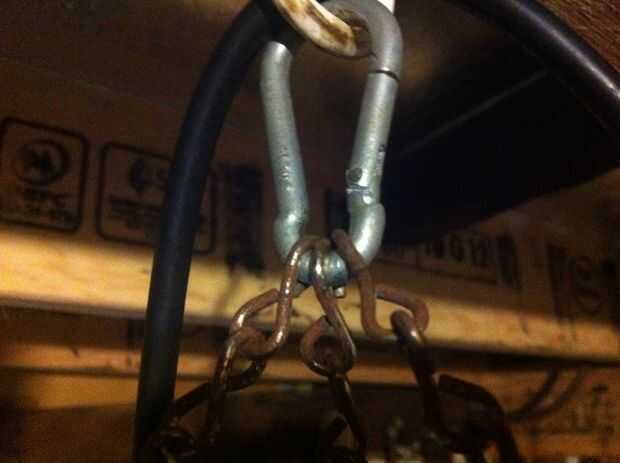

5. Coloque los extremos opuestos en una carabina.

El montaje de la cadena está completo y puede ser colgado en el techo para completar el resto de los pasos.

Apoyar los brazos: estos elevan la placa inferior de metacrilato.

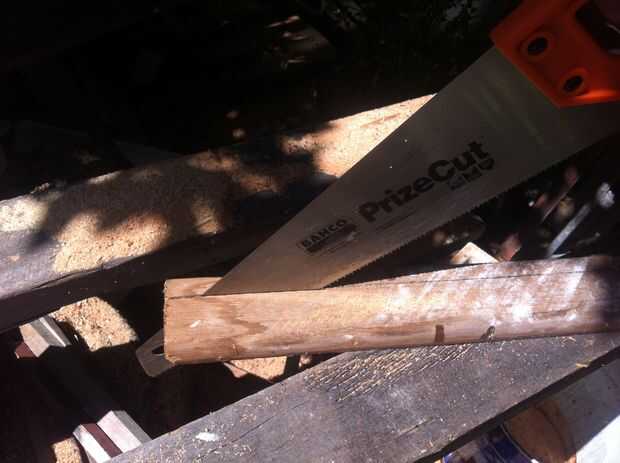

1. tomar un sobrante de la madera contrachapada y corte una tira con la sierra que es el mismo ancho que el espesor de la
(por ejemplo, de 1,5 cm de espesor, por lo tanto la anchura marcada es 1,5 cm para hacer una columna cuadrada)

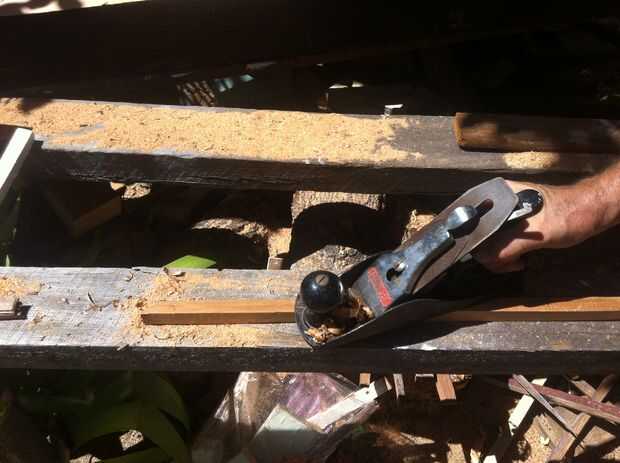

2. Utilice el plano y el papel de lija para que sea suave y uniforme

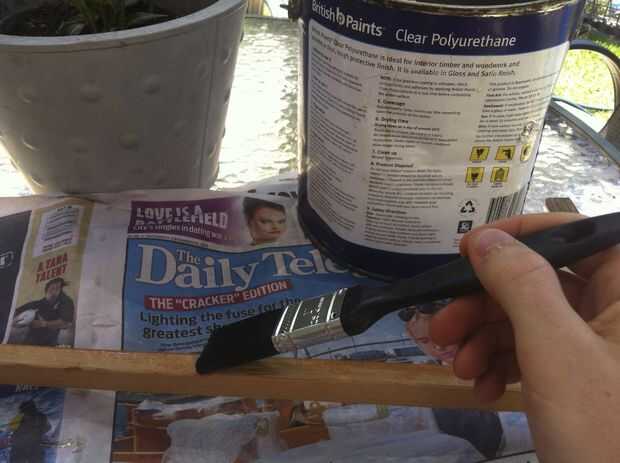

3. Aplique la laca a los soportes para protegerlos

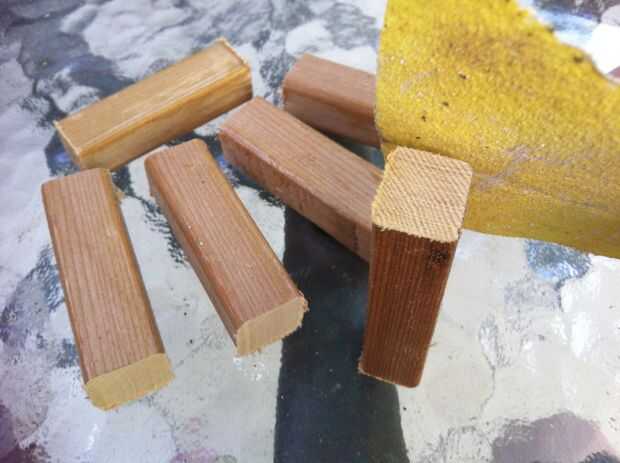

4. Marque cada 7cm para un total de 42cm, luego cortar estas para hacer seis 7cm apoya brazos.

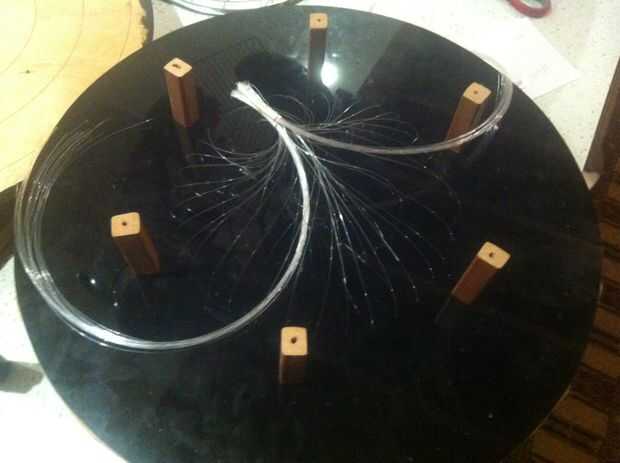

Ahora línea Coloque los seis brazos de soporte en forma de hexágono sobre la placa de plexiglás entre anillos 3 y 4 (última imagen... ignorar la fibra por ahora)

5. tomar uno de estos soportes y línea sobre un agujero en la placa de plexiglás y perfore un orificio piloto.
6. Fije el soporte con un tornillo.
7. Repita para los otros 5 brazos
8. Alinee la placa base madera superior y perfore orificios piloto directamente sobre los brazos de soporte pero no puso un tornillo de aún.

La última foto es la única foto que exactamente que tienen cómo todos los soportes deben buscar en el final.
