LED indicadores y estroboscópico de torneado (3 / 5 paso)

Paso 3: Panel de matriz

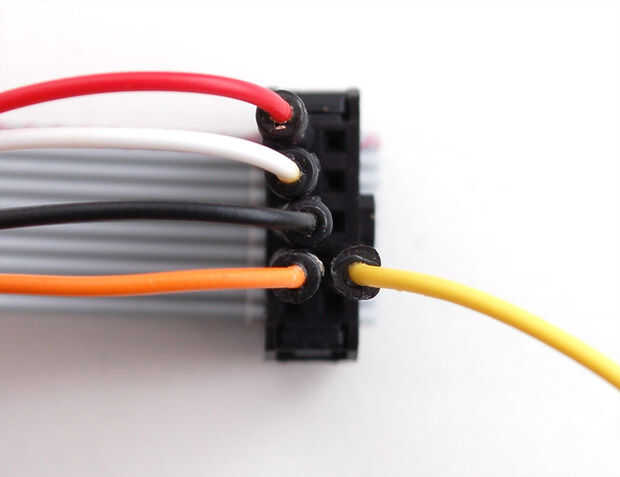

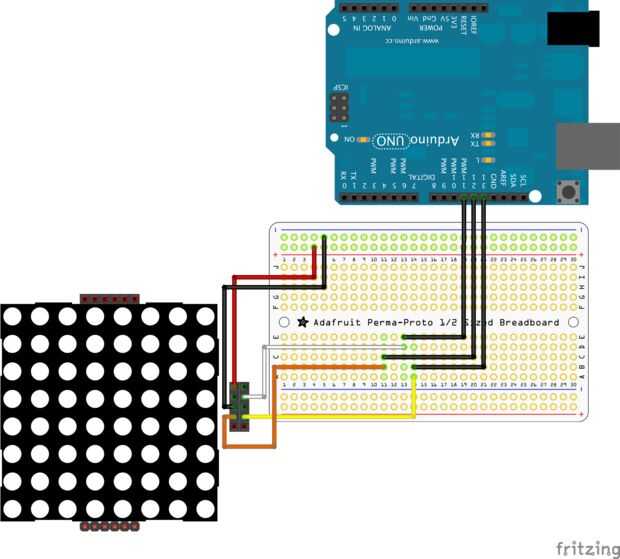

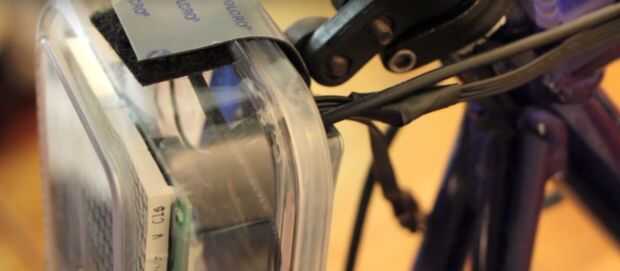

El panel de matriz de 16 x 24 se montarán en la parte trasera de la moto. Conectar 5 cables a la matriz; se refieren a la imagen de los puentes en los jefes femeninos de los pins específicos y orientación. Cada uno de estos cables/puentes debe conectarse a diversas filas en el protoboard (5V y GND deben fijarse con pernos de ferrocarril de la protoboard). Conecte un cable JST a cada uno de estos pines diferentes. Correr cables JST (u otro cable) a lo largo de la moto a la Arduino montado en el manillar. Aquí es donde los cables de la matriz necesitan para conectarse a Arduino para que coincida con el código:

  • VCC (rojo) a + 5V
  • Conexión a tierra (negro) a tierra
  • Data(Orange) digital 11
  • ESCRIBIR (amarillo) a digital 12
  • CS0(White) digital 10.

Consulte la Página tutorial de Adafruit para obtener más información sobre el panel de 16 x 24.
