LED iluminado grabado Les Paul (1 / 9 paso)

Paso 1: modelado 3D

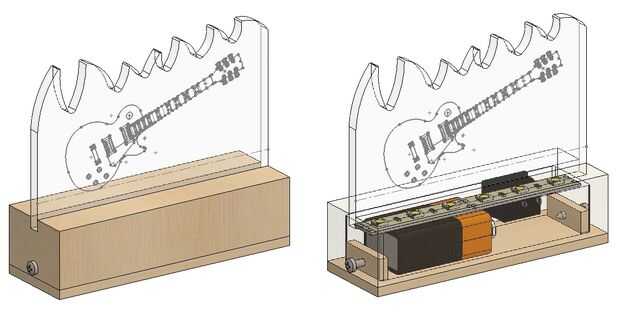

Yo siempre he preferido planificar con antelación para evitar un montón de problemas que pueden ocurrir durante la fase de montaje, así que antes de la fabricación, hice un modelo CAD 3D.

Algunos de los modelos (como la pila de 9V, interruptor) se descargan de sitios como GrabCAD, las otras piezas de encargo fueron diseñados en SolidWorks.

También me he descargado un modelo completo de la famosa guitarra Les Paul. Este archivo fue la fuente de los archivos .dwg y .dxf que se necesitarán para el grabado.

Algunas palabras acerca de la construcción:

  • la lámina de policarbonato transparente de agua será empujada a la base de madera que tiene que tener un ajuste apretado
  • la base de madera incluye toda la electrónica como el interruptor, batería de 9V y la tira del LED
  • la batería es accesible desde abajo quitando los dos tornillos a los lados

Usted puede encontrar que todos los archivos necesarios a la derecha abajo. Contiene archivos .step y PDF 3D para personas que no tienen ningún software de CAD.
