LED Flipbookit: completo control de color y brillo con un Arduino (2 / 4 paso)

Paso 2:

0. construir Flipbookit Moto. En serio esta cosa es ridículamente fácil de montaje. Disfrutar.

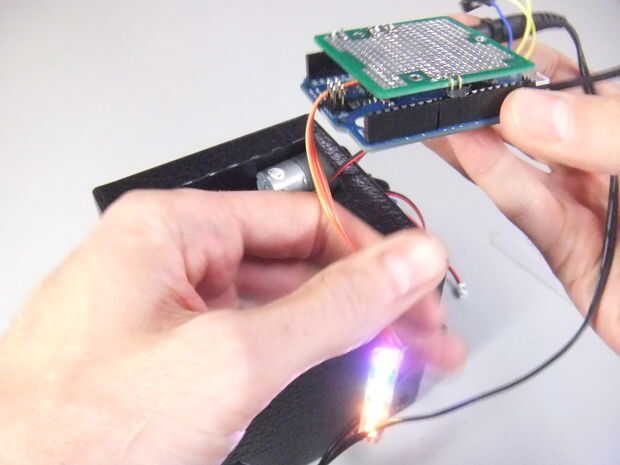

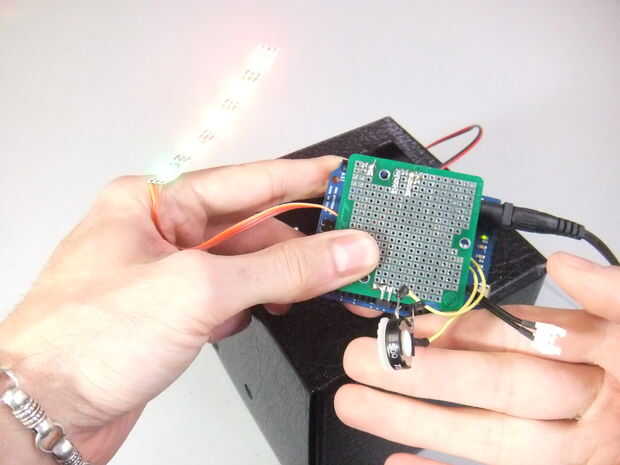

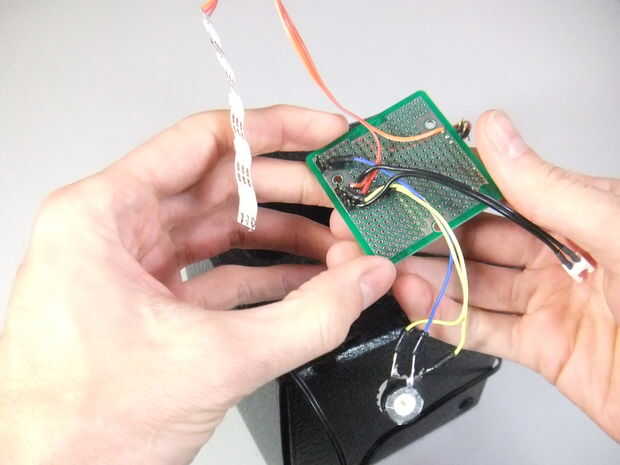

1. la soldadura de proto para alinear con Adruino como sigue:
-Tira de LED 5vdc, GND y pin9
-potenciómetro de 5vdc, A1, GND
-conector del motor a 3.3vdc, GND

2. cargar el código de la biblioteca y ejemplo de Arduino desde aquí: https://github.com/CRASHSpace/LEDs/tree/master/HSB_to_RGB/examples/led_rainbow_brightness

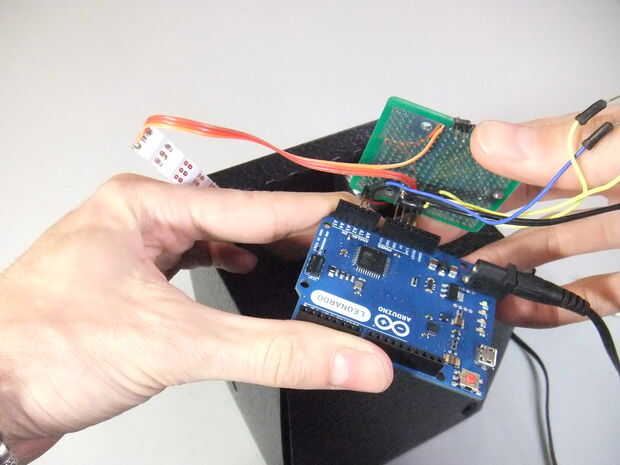

3. conectar tablero de prototipos para Arduino. Prueba el LED y el brillo y el motor
