Paso 2: Explicación electrónica:

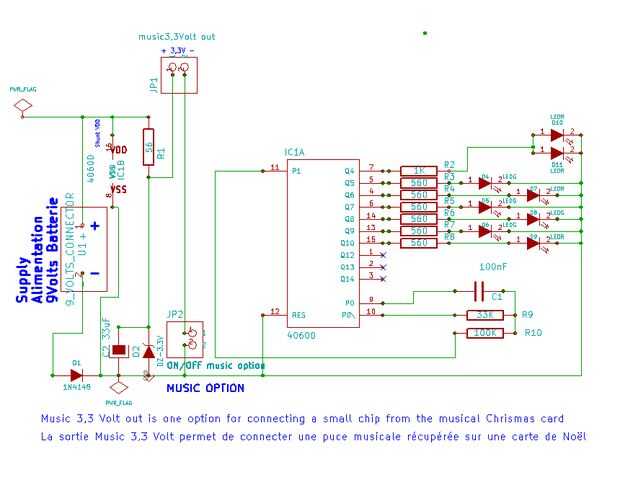

Este árbol se hace alrededor de un contador binario de 14 etapas el CD4060, el oscilador utilizado pernos 9 10 y 11 y el condensador utilizado para este oscilador pueden tomar valores a 100nF 220nF según el ritmo deseado de intermitentes de LEDs vea el diagrama esquemático.
La fórmula de cálculo del oscilador es la siguiente: Fosc = 1 / (2, 3xR9xC1)
R9 = 33000 Ohms(33K) C1 = 0,0000001 Farad(100nF) = > Fosc = 1 / (33000 x0, 0000001) = Hertz 303
la salida Q4 fue 303/4 = 75.7 Hz Q5 fue 303/5 = 60,6 Hz ect...
la resistencia R10 debe estar entre 2 y 10 veces R9
También es posible conectar un módulo de música (recuperado de una tarjeta de Navidad) estos módulos funcionan con dos pila de botón de 1.5 voltios conectadas en serie o batería 3V tipo CR2016 o CR2032 para estos modelos un Diodo zener de 3.3 voltios y una resistencia de 56 ohmios o 5,1 voltios y una resistencia de 39 ohmios utilizado para regular el voltaje del módulo musical de batería de 9V.
Algunos trabajos con una batería de 1,5 voltios y un pequeño Consejo, es posible con la misma batería de 9 voltios para él
Combiné tres diodos 1N4148 en serie con un 10KOhms resistencia la caída de voltaje de un diodo es aproximadamente 0,6 voltios, la adición de un condensador de 10 μF actúa como un reservorio.
En este instructable, describí el modelo mediante un módulo musical 3.3 voltios. , El cuarto diodo 1N4148 es un actuador de potencia.

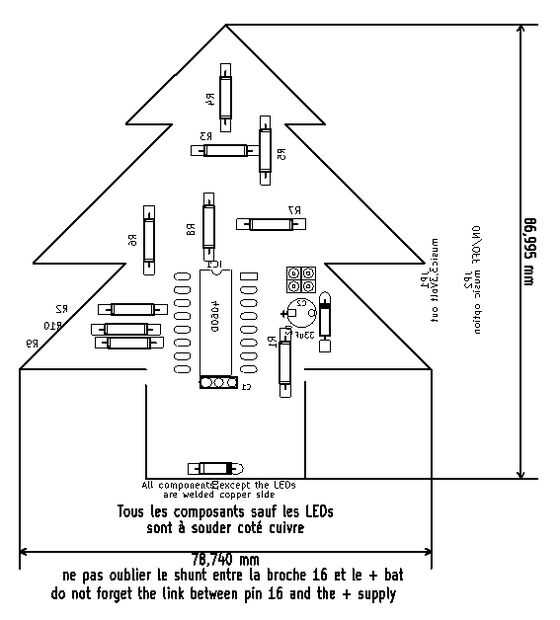

Todos los componentes excepto los LEDs son soldados de cobre de lado el procedimiento es el siguiente: IC: a apoyar la resistencia del módulo musical pin, condensadores, diodos y doblar las piernas con la horizontal, cortar y soldar como CMS, 9V de presión de soldadura (sin envoltura) y la desviación de la fuente 4060, soldadura del condensador de 10 mF (boca abajo) en el + y - los terminales de la potencia del módulo de la música.
El componente decorativo (he adjuntado un modelo) y el barniz, pegamento y luego perforar y soldar los LEDs.

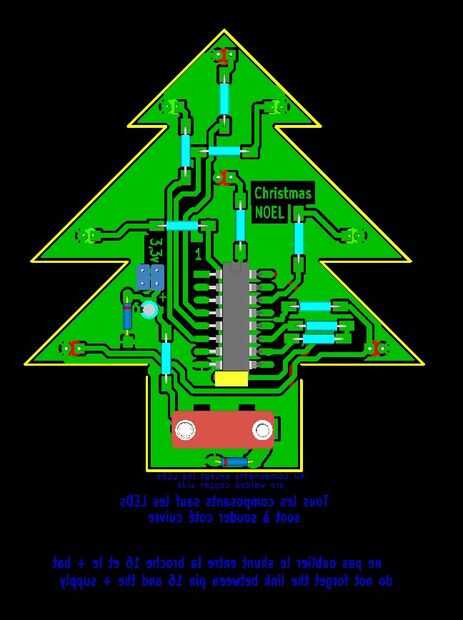

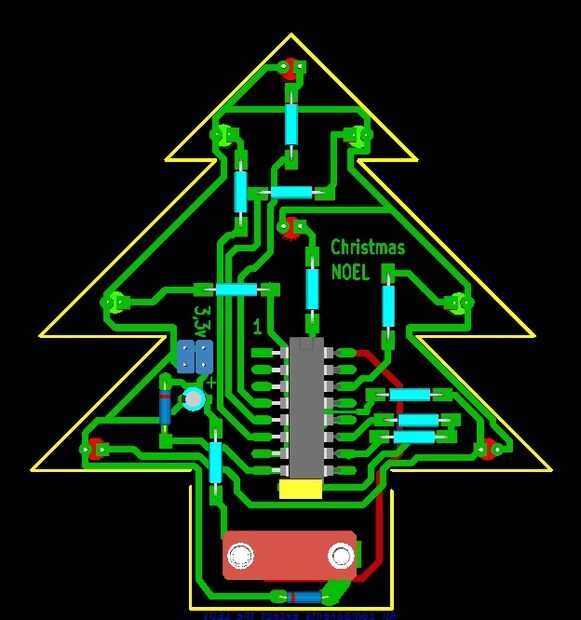

PRECAUCIÓN: No olvide las desviaciones (cable rojo en la captura) que conecta la batería a la + CI 4060

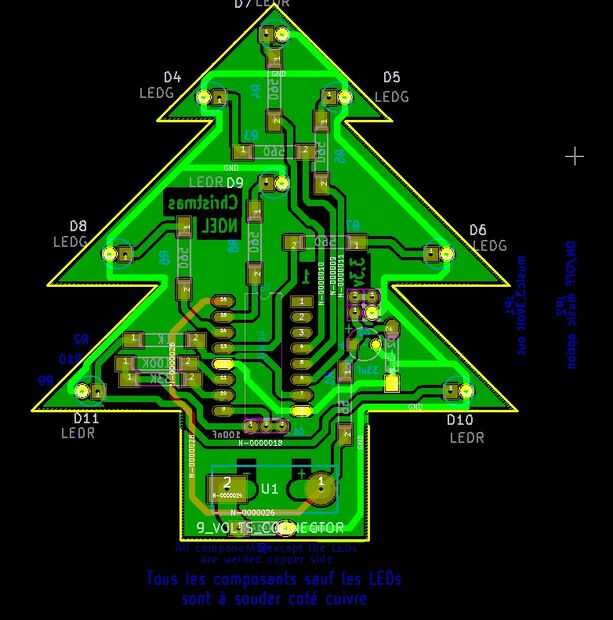

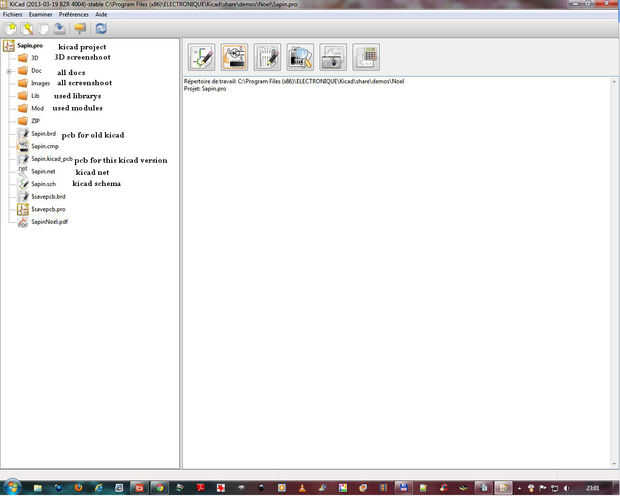

para aquellos que no quieren usar Kicad, aquí está el PCB (espejado)

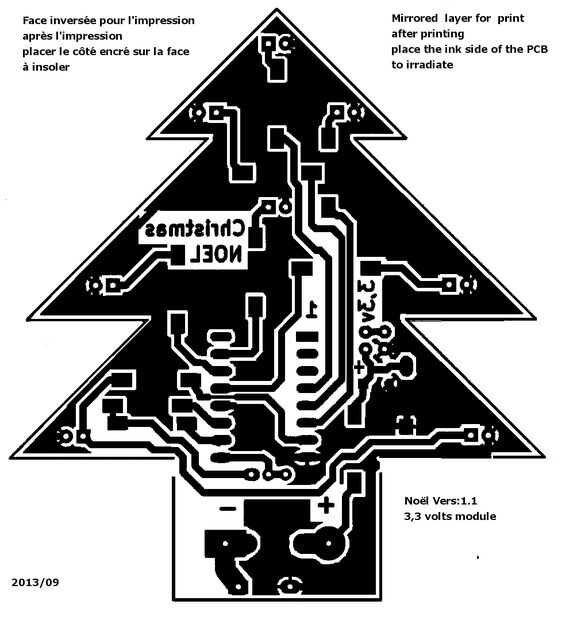

Solo imprimir en láser o chorro de tinta transparente.
atención se debe escribir boca abajo en el transparente
A continuación, cinta en la PCB lado entintado de cobre sensibilizada
y exponiendo con CTP UV
Consejo: Si utilizas una de inyección de tinta, lo mejor es hacer dos transparente
y asegúrelas con cinta adhesiva, superposición con cuidado, da mejores resultados en la quema de PCB.
ver las siguientes imágenes:
