LED de detección de proximidad (7 / 7 paso)

Paso 7: solución de problemas

Esperemos que no será necesario este paso, pero aquí está por si acaso!

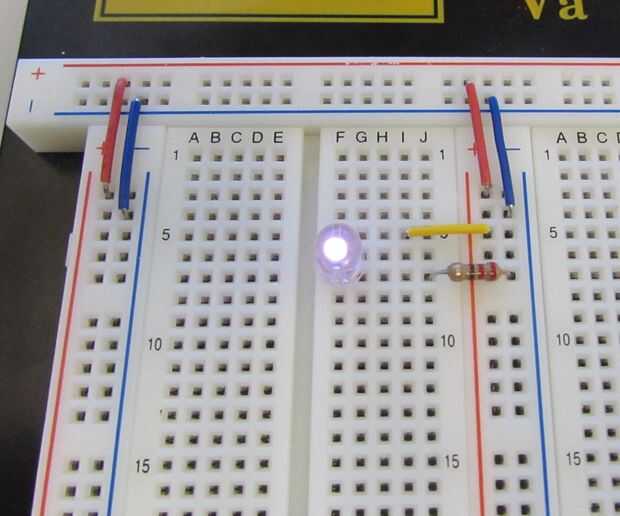

  • Si el circuito no está funcionando, una cosa que puede comprobar es si los LEDs IR son realmente en. Porque si no podemos ver luz en el rango infrarrojo, ¿cómo sabemos los LEDs IR son realmente? Hay una forma sencilla de comprobarlo. Simplemente conecte la energía eléctrica y luego mirar la IR LEDs a través de una cámara (teléfono cámaras trabajan bien). A través de una cámara te parecen regular LED iluminación para arriba. Se puede ver en la foto de arriba parece un regular LED color de rosa, pero esa es una de mis LEDs IR.
  • También es posible que usted no está recibiendo suficiente voltaje en el ánodo del LED. El resultado sería de haber demasiado de una caída de tensión en el transistor de la foto. Para minimizar la caída de voltaje a través del foto-transistor, aumentar el valor de la resistencia de pull-down. Al aumentar el valor de la resistencia de pull-down, la caída de tensión en el transistor de la foto disminuye debido a la resistencia interna del transistor de la foto es menor en relación con la resistencia de pull-down más grande. Aumente poco a poco aunque porque si pones en demasiado grande de una resistencia, el LED siempre debe estar.

Estos son los problemas más comunes que funcionaría en este circuito. Si te encuentras con otros obstáculos sin embargo, por favor comentario y yo llamaré a usted rápidamente con una solución.
