LED Cube (4 / 5 paso)

Paso 4: cableado

Antes de soldar las resistencias de ponerlos en una placa de pan para probar el circuito. Numerados mi LED a partir de la parte superior derecha dirigido 1, luego bajando 2 led, led de 3, led 4. luego la siguiente fila será 5 led. 5 LED será al lado del led 1. con 6 siendo debajo de eso cerca de 2.

soldadura un cable al pin se pegue 1 led lanzó la Junta Directiva.

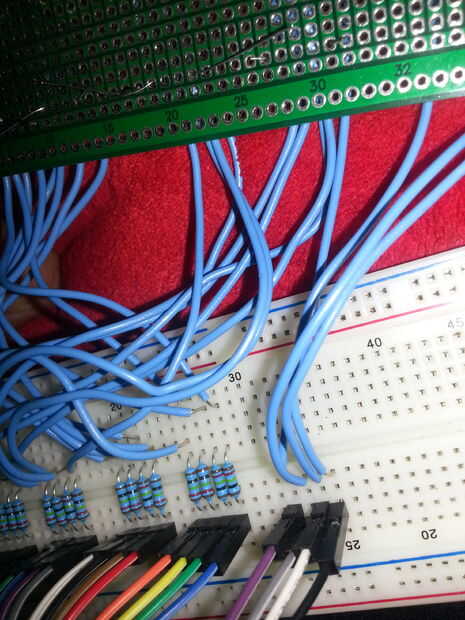

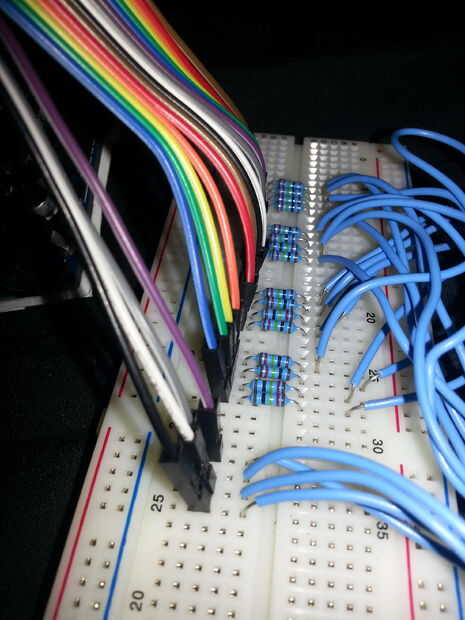

que este cable en el tablero de pan resistencia 1.

hacer lo mismo con todos los 16 leds en orden.

Estoy usando el arduino uno rev 3.

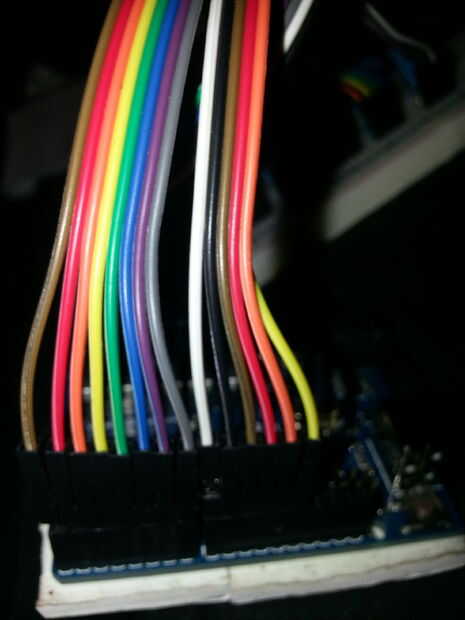

usando esta tabla de alambré leds 1-14 al lado de cada de pins 1-14

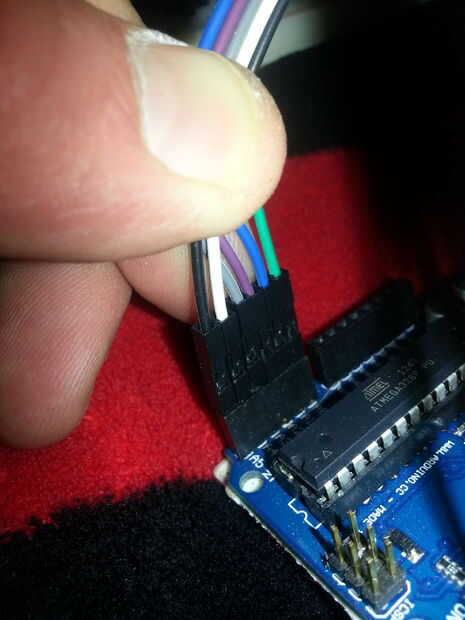

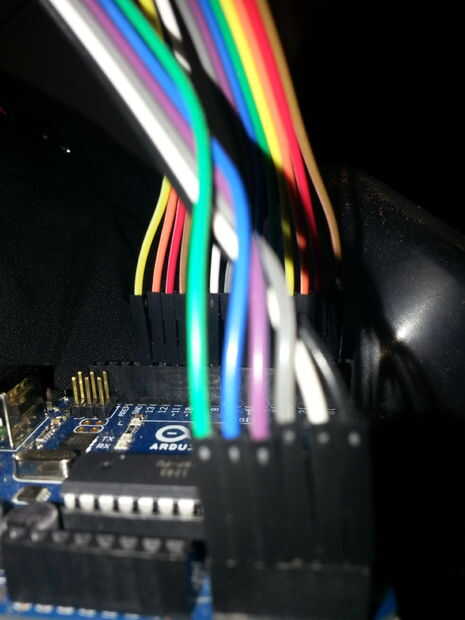

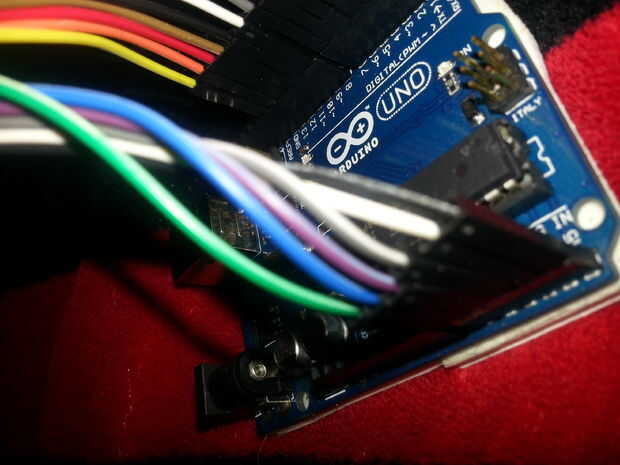

se puede ver el verde y azul cables para 15 y 16 son junto a los cables de tierra de cuatro en el arudino.

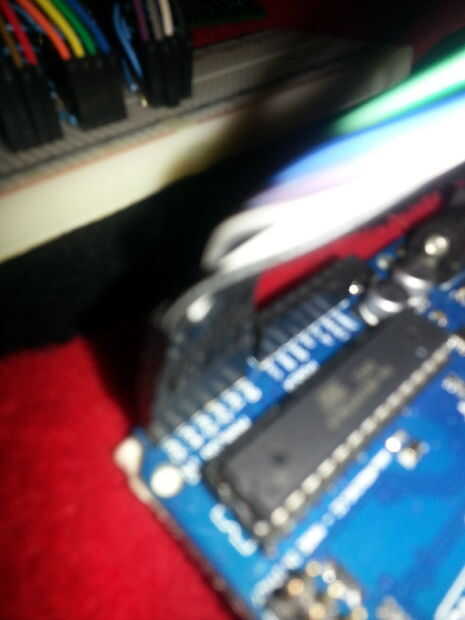

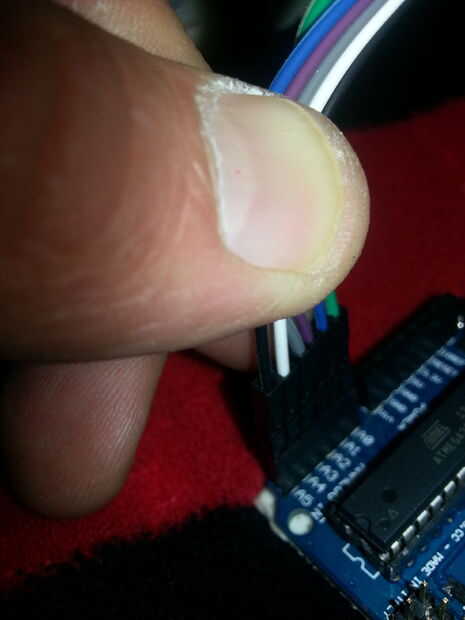

entonces los dos pasadores led Haz conectados en las entradas analógicas al lado de los pines de tierra.

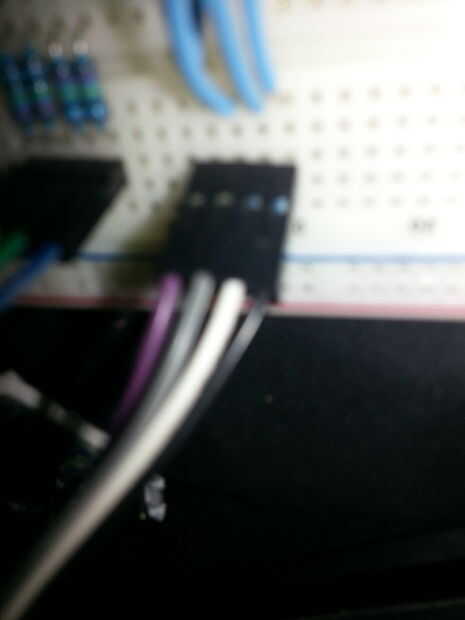

en la mía los cables de tierra son el gris negro blanco morado al lado de uno
