LED Cube 3 x 3 x 3 con ATMEGA8 (2 / 6 paso)

Paso 2: Crear niveles horizontales de los LEDs (negativo)

Aquí se vuelve más complicada como la presentación de los resultados depende de la linealidad en la que se sueldan los LEDs.

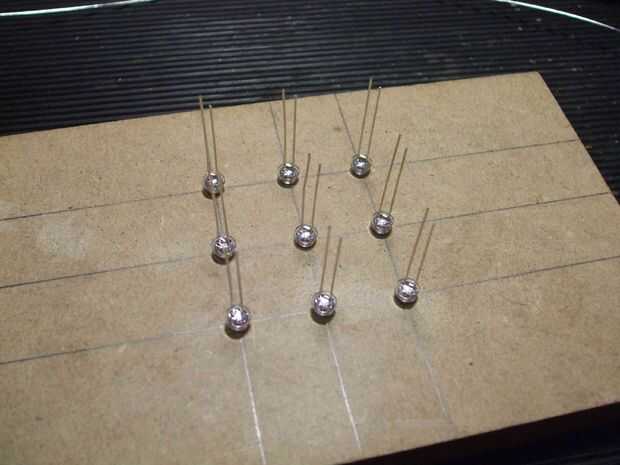

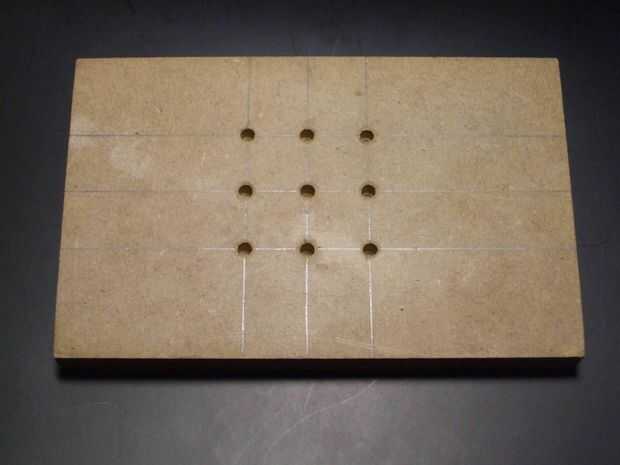

Para llegar a nueve hoyos con un diámetro de 5mm, una tabla de intervalos de 2cm, donde los LEDs pueden estar seguros, a ser soldados y doble los terminales de una manera específica.

Cátodo (negativo):

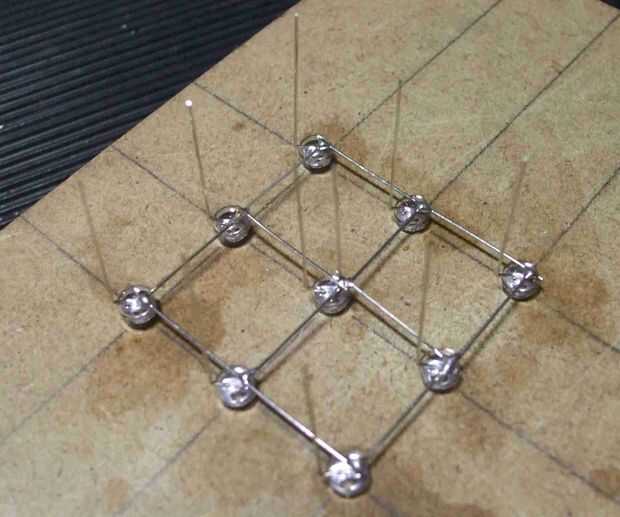

Después de que los LEDs se fijan a bordo, puede ser doble los cátodos para conseguir todos los nueve juntos, teniendo cuidado de no para doblar el centro. Como los terminales de los LEDs no son suficientes para hacer las 12 conexiones, se puede utilizar un alambre estañado para mayor resultado estético.

Ánodo (positivo):

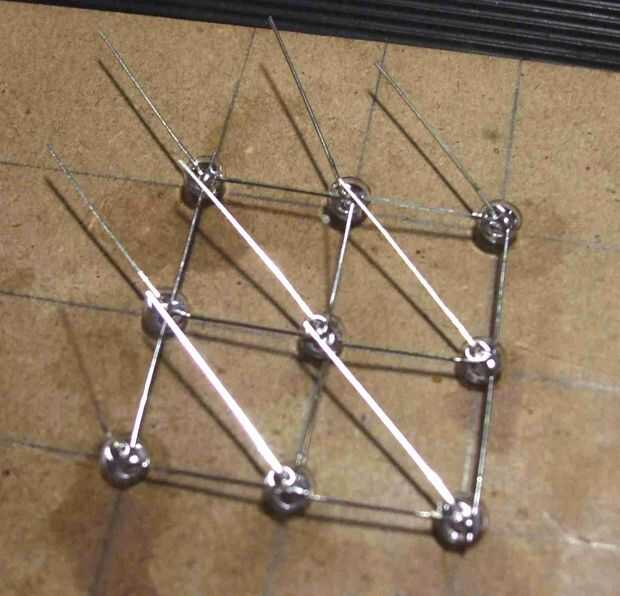

En relación con el ánodo, deben todos ser doblado del mismo modo, para que cuando gire los LEDs debajo de él más fácil para su soldadura. Entonces cada ánodo del LED, es doblada fuera de su centro y luego se doblen hacia arriba al final de este límite.

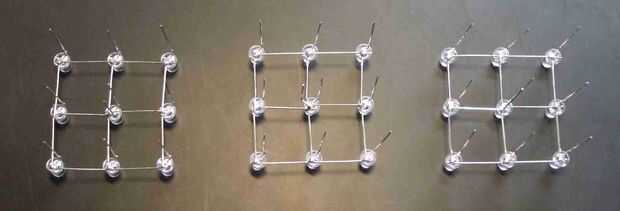

Estos procesos se realizan para los tres niveles horizontales de la misma manera, quitando el cátodo del centro que se conectará directamente al Veroboard, creando la fase negativa de este nivel.
