LED Backlight para Monitor LCD o televisión (4 / 7 paso)

Paso 4: Añadir LEDs

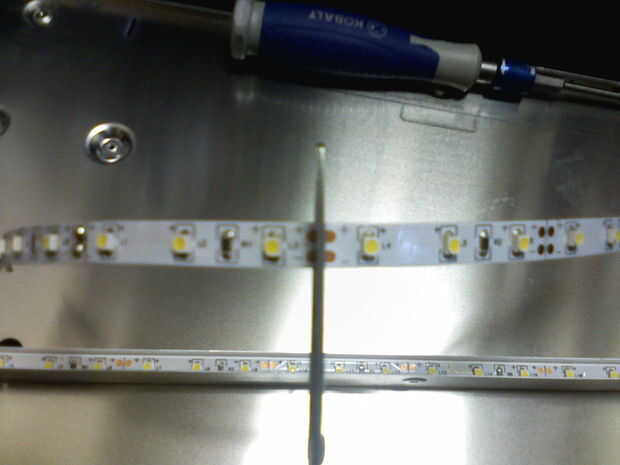

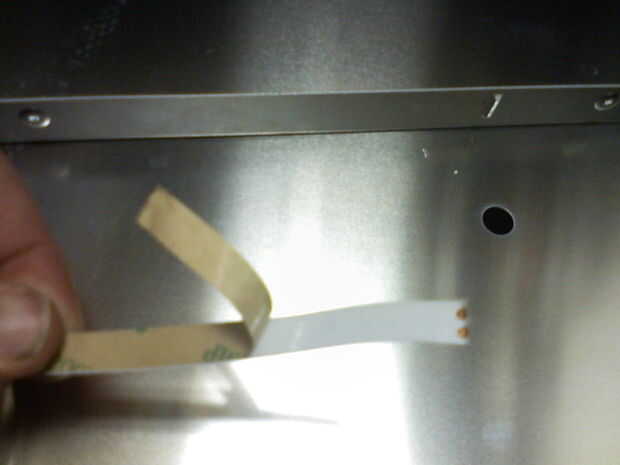

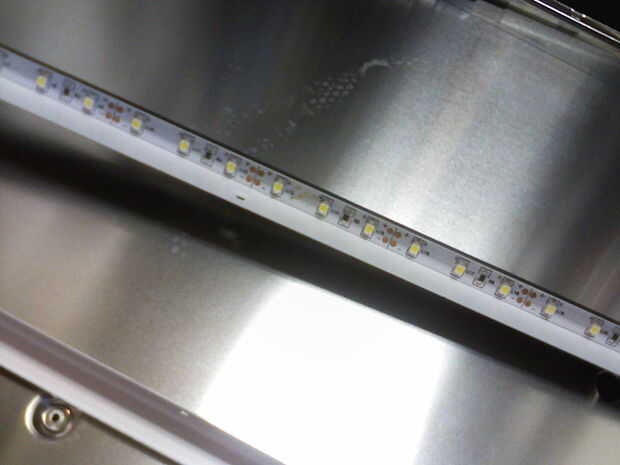

Ahora que quitaron el CCFLs, podía cortar una tira de LED tanto como sea posible donde todavía cabe en el soporte metálico de las CCFLs.  Entonces necesitaba soldar cables a los terminales positivos y negativos de la tira LED.  Luego, pelar apagado el forro y había pegada la tira de LED en el soporte metálico con los LEDs apuntando hacia la pantalla.  Los cables deben salir del mismo lado de la pantalla como los cables originales del CCFLs.  Ver la imagen para más detalles.
