LED amanecer / amanecer despertador, luz nocturna y luz seguridad - compatible con Arduino (19 / 22 paso)

Paso 19: Conectarlo todo!

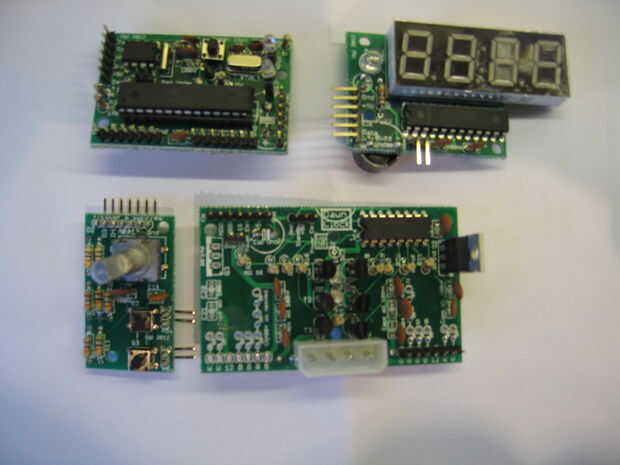

Bien, si tienes esta lejos, entonces debe tener 4 tarjetas de pobladas, dos grandes lámparas de LED y una fuente de alimentación ATX modificada.  Todo lo que necesitamos ahora es cadena de todos juntos.

Como se puede ver en la segunda foto, los sub tableros son hechos de manera que funcionan si todavía estaban todos Unidos.  Esto significa que simplemente tenemos que añadir puentes en todos los puntos de presión.

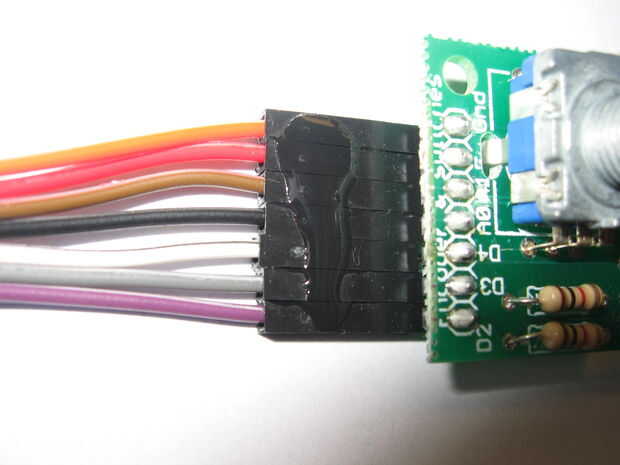

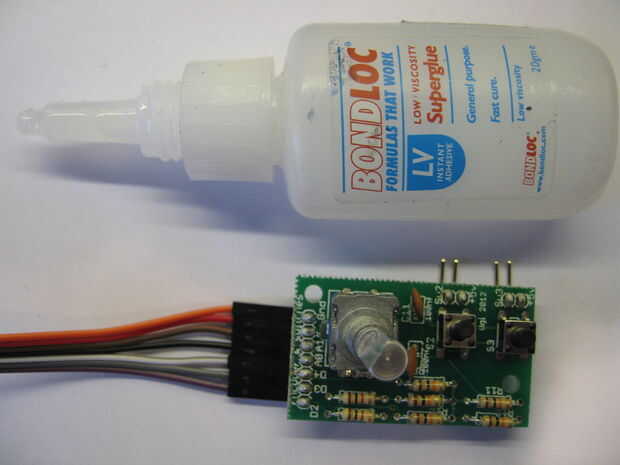

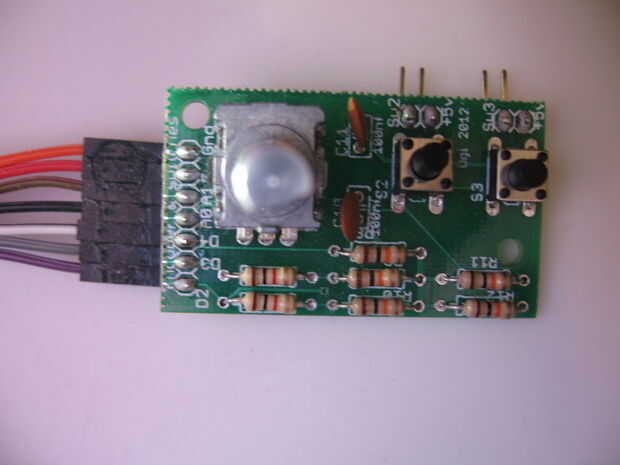

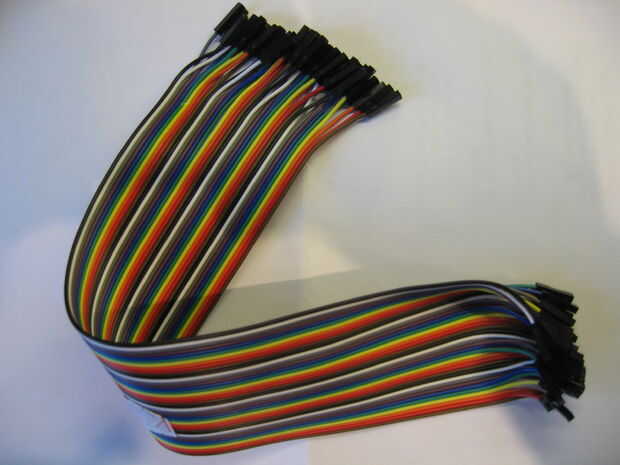

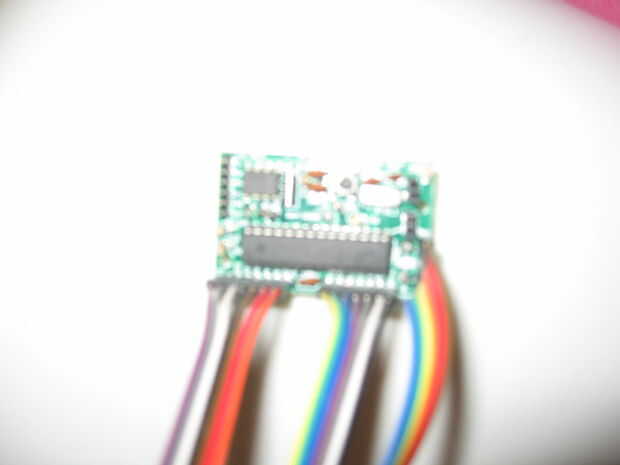

Me pareció que la manera más fácil (y más barata) hacer esto obtener un cable plano de 40 vías con headers hembra en cada extremo (una libra o así en e-bay) y pele todas las que necesitaba para cada conexión.  Una vez que son los conectores, puede corregir los conectores separados juntos en un bloque con un par de gotas de pegamento de baja viscosidad.

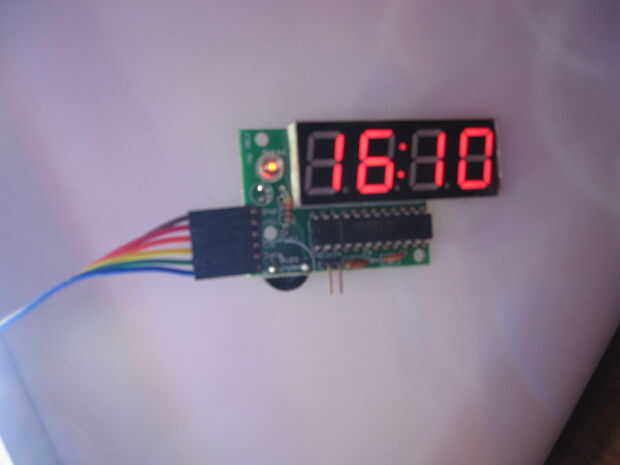

Todo lo que entonces queda conectar las lámparas en sus cabeceras, el MOLEX de la fuente ATX en la tarjeta de conductor y el conector ATX modificado en las conexiones de alimentación de espera y control.

Enchufe y ahora tienes un amanecer pleno funcionamiento listo para subir el código final del reloj.
