LECTOR de OBD (2 / 4 paso)

Paso 2: Poner todo junto

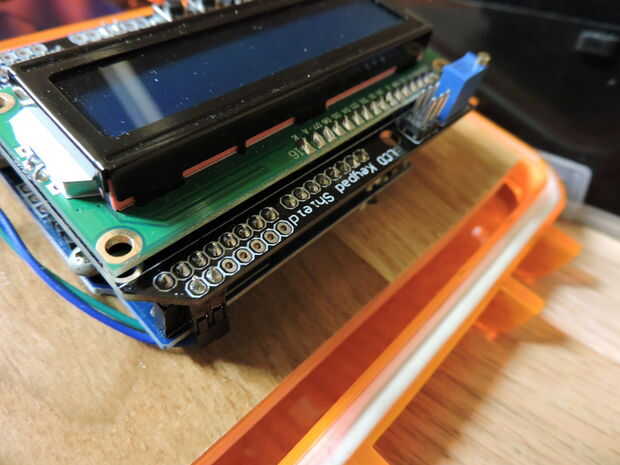

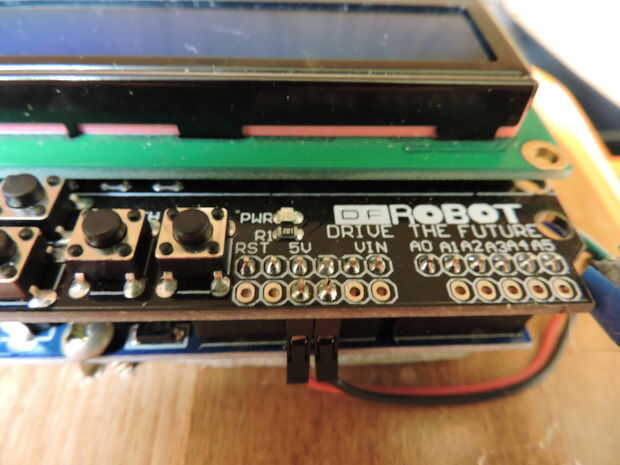

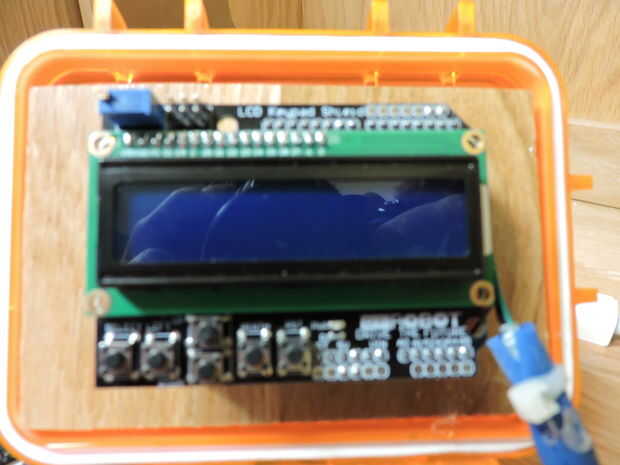

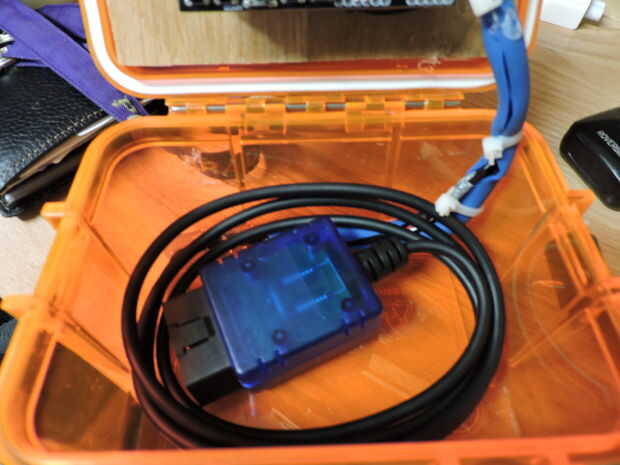

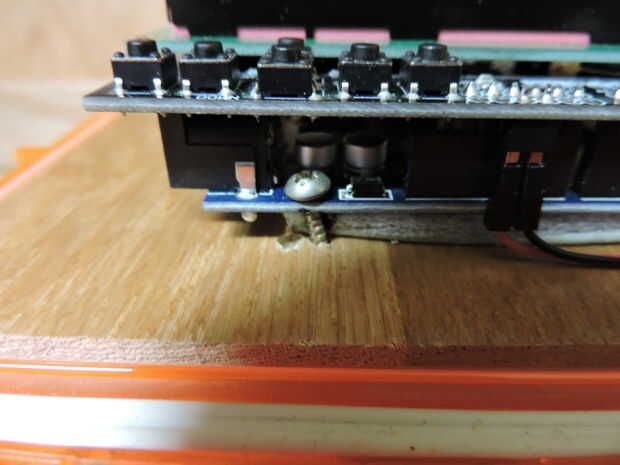

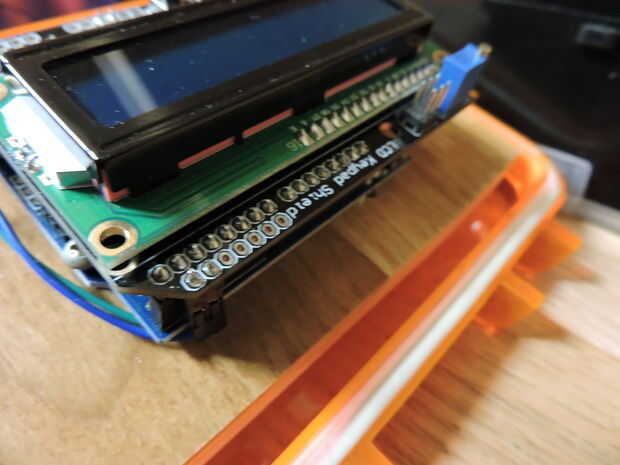

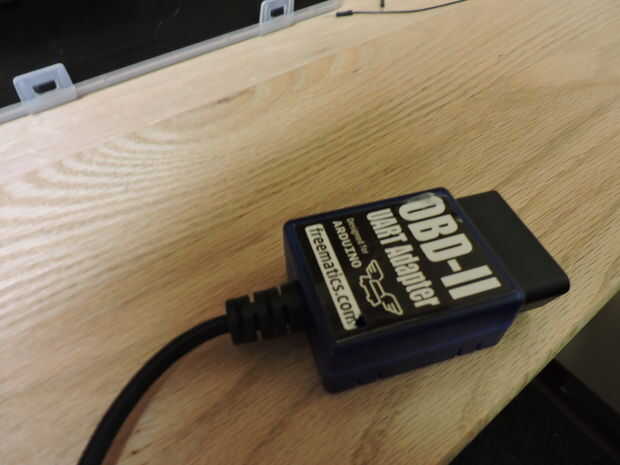

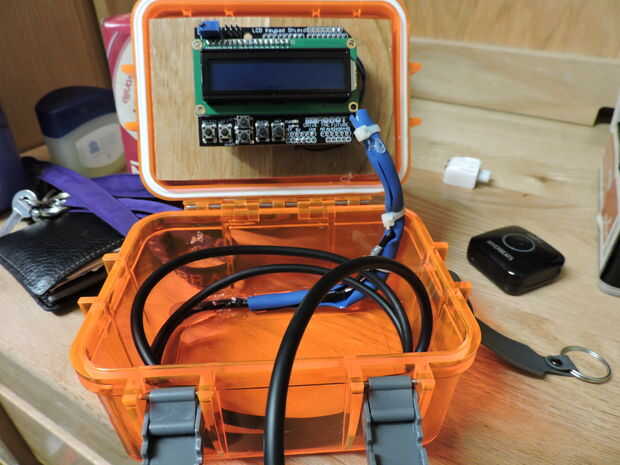

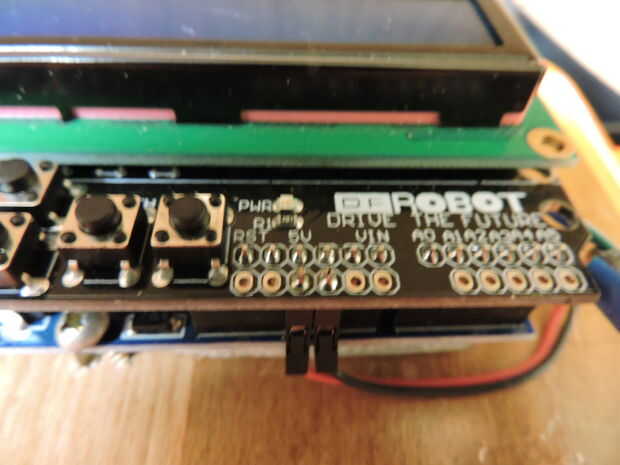

Usted va a querer el poder y la tierra a la energía y tierra en el protector de lcd de la soldadura! De esta manera el dispositivo puede conseguir energía de su coche. Luego conecte el cable blanco (TX) en la UART OBDII para el Arduino (RX) y el verde (RX) a la Arduino (TX). Esto permitirá la comunicación entre el Arduino y el viajero de coches. :) Una vez todo conectado, luego colocar el Arduino dentro de una caja de su elección o sin embargo, como hacer que el lector de OBD II. Mina pongo en una caja seca y como se puede ver en las imágenes se puede doblar muy bien la caja y meterlo en un garaje o viceversa! Esto permite para el almacenamiento de bien, sin embargo, si desea buscar en el lector durante la conducción sugeriría una opción diferente. SIGUIENTE EL CÓDIGO DE
