Lector De Huella Digital Arduino (3 / 7 paso)

Paso 3: Conexiones con Arduino y biblioteca

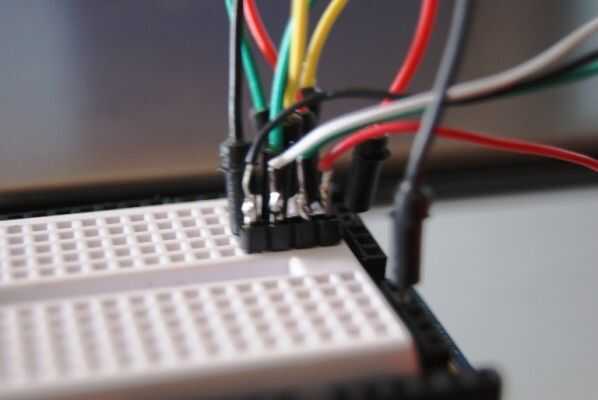

Conexiones:

  • GND: Negro
  • PIN D2: Verde
  • PIN D3: Blanco
  • 5V: Rojo

Primero procedemos a descargar la biblioteca para Arduino del siguiente enlace:

https://github.com/Adafruit/Adafruit-fingerprint-S...

Una vez descargada, se descomprime la biblioteca y se guarda dentro de: C:\Program Files (x86) \Arduino\libraries\ Es necesario renombrar la carpeta de la biblioteca en caso de se encuentre con un nombre diferente el archivo ".cpp" se encuentra en la misma.
