Laser grabado y corte tintas impresión de acrílico (3 / 4 paso)

Paso 3: Montaje de troquel

n orden del dado a imprimir en una prensa tipográfica, el dado debe montarse en un bloque para la altura total es de aproximadamente.918 en. El bloque de montaje generalmente está hecho de madera dura, como el arce o abedul.

Utilizando acrílico que es 3/16 de espesor y colocar a un bloque grueso de ¾ pulgadas dará como resultado una matriz que trata de.938 alto. Si usted puede encontrar un bloque es.7305 pulgadas de espesor, el troquel montado será tipo alta. Esto puede hacerse usando el cortador láser para grabar un ¾ de pulgada hasta cerca de.7305. Para el patrón, la capa de contorno, capa 3, creado al hacer el gráfico. Cambiar la configuración en el controlador de impresión de trama para:
60% de la velocidad
Potencia 70%

Configuración de vector a:
40% de la velocidad
Potencia 80%
Frecuencia de 500 Hz
y escoge la configuración avanzada de tipo de trama básica.
Experimentar con la configuración de la trama para sacar la cantidad necesaria de madera. Impresión con vector encienda para hacer líneas en el bloque para el uso como guía de corte.

Para ¼ en acrílico grueso, adjuntándolo al bloque grueso de 1/2 pulgada requerirá aumentando el espesor del montaje de.75 pulg. a.918. Esto puede hacerse pegando el tablero de la prensa y el papel a la parte posterior del bloque. Otra opción es reducir el espesor de un bloque espeso ¾.668 pulg usando el cortador láser. Varias pasadas de trama tendrá que hacer para lograrlo. Tenga cuidado de no empezar un fuego al hacerlo.

Pegamento acrílico dado al bloque de madera con látex o pegamento de caucho. Después de pegar la parte posterior de la matriz al bloque, coloque el lado de impresión de montaje hacia abajo sobre un servicio duro, coloque el peso sobre el bloque y deje reposar hasta que el pegamento se ha curado. (Libro pesado (s) puede utilizarse para un peso). Si el dado es ahuecamiento, trate de colocar el acrílico al bloque utilizando clavos o tornillos de cabeza plana pequeño.

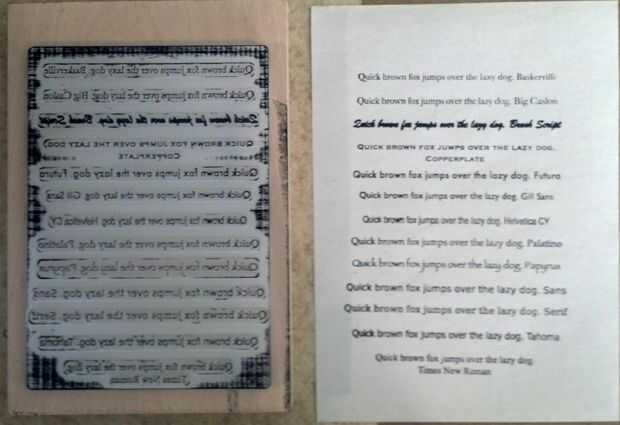

Una vez que haya curado el pegamento, limpie el acrílico con el solvente y el troquel está listo para usar para la impresión.
