Paso 4: Juntándolo todo
Construir un camino o un laberinto para Trick a seguir mientras que esquivan los rayos láser. Una manera fácil y barata para hacer las paredes es usar cartón o tubos de PVC conectados al piso y el techo y envuélvalo con cinta de precaución entre ellos a las paredes de la forma. La cinta de precaución también deja mucho espacio para los lasers pasar a través. Después de tener los muros construidos, configurar la luz roja y poder tira/servo que está preparado. Asegúrese de que tener suficiente cable conectado el servo a su Arduino.
Necesita una máquina de la niebla para que los rayos láser son más visibles. Hay varios Instructables para refrigeradores de niebla si desea que la niebla a permanecer bajo el suelo, pero no es necesario. También ayuda a mantener la niebla en el garaje si bloquea las partes de las puertas de garaje con paredes de cartón o algún otro tipo de barrera que viento hacia fuera y niebla en.
Configurar el láser
Los láseres no están conectados al PC o Arduino de ninguna manera. Los punteros láser vienen con pilas AAA por defecto. Las baterías mueren rápidamente cuando usted deja el láser en constantemente. Puede dejar la tapa de la caja láser y potencia con pilas D en su lugar. Esto ayudará a prolongar el tiempo de ejecución, y proporcionará un brillo más constante. Utilizar pinzas de cocodrilo o de la soldadura para conectar los cables a la spring(negative) y la parte roscada de la case(positive) laser. Dos pilas D-cell potencia 2 punteros láser para más de 6 horas. Cada puntero láser verde atrae alrededor de 250-300 mA, así tenlo en cuenta si usted subir con una manera alternativa de poderles.

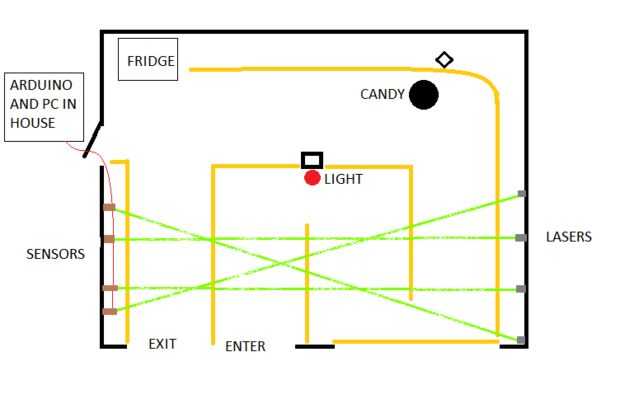

Una vez que el láser powered, colóquelos en su garaje. Poner 4-8 pulgadas de la tierra para que los trajes con vestidos o túnicas pueden hacer sobre ellos. Utilizar soportes en L para sujetar los rayos láser a la pared o montar en cajas o bloques de madera. Utilice cinta adhesiva negra para sostener el botón de encendido en. La imagen de plano muestra cómo configurar el láser y las paredes en mi garaje. Pongo un muro de cinta o cartón de precaución frente a los láseres y sensores para evitar que la gente de accidentalmente golpear o los patear a.
Configurar el Arduino y PC
Con los láseres en su lugar y enciende, es fácil colocar sus sensores de luz. Montar los sensores de luz en la pared opuesta para que el láser brille directamente sobre ellos. Asegúrese de que tener suficiente cable en sus sensores de luz para llegar a tu Arduino. Conecte su sensores de luz y el servo a la placa según el diagrama del circuito en el paso 3. Conecte el cable USB a tu Arduino y PC y poner en marcha el programa de proceso.
Recuerde que puede usar el Arduino en el botón para obtener una nueva media luz lectura y alarma disparo valores como la luz ambiental y la niebla en su cambio de garaje. La pantalla de gráfico de barras del proceso debería ayudar a conseguir que todo lo afinado y funcionando perfectamente.
Tienes todo para arriba y funcionando en este momento! Los pasos siguientes proporcionan información sobre cómo funcionan los programas de procesamiento y Arduino, junto con fotos y vídeos de Halloween 2012.
