Laser de la infancia: Construcción de un equipo de láser de HeNe (2 / 11 paso)

Paso 2: Lista de piezas

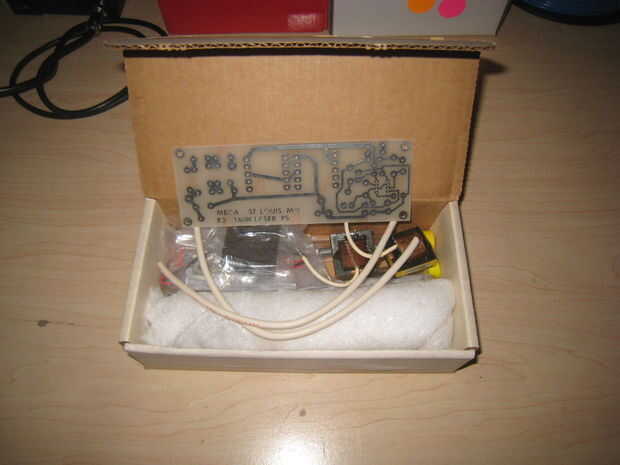

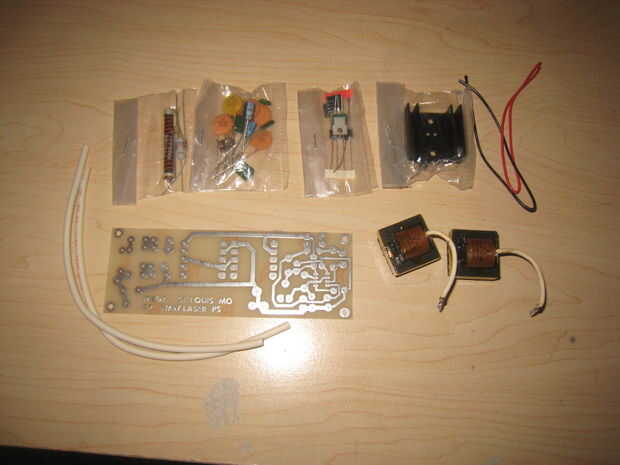

a continuación se muestran las piezas indicadas por pasos. He intentado todos los ponen como referencia en las fotos.

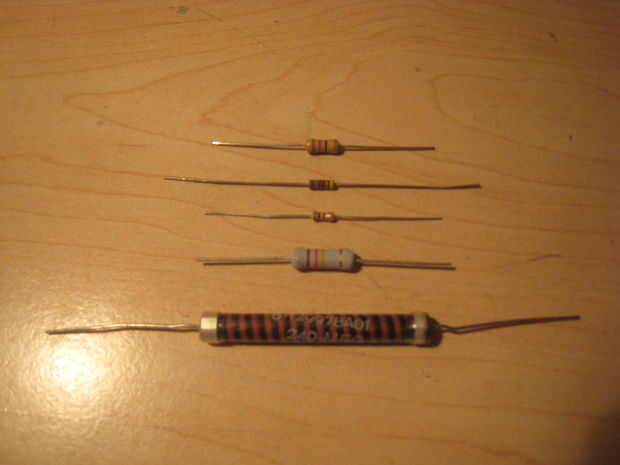

Resistencias:

  • R1 - 82 Ohm 1/2W (gris-rojo-negro-oro)
  • R2 - 1.8KOhm 1/4W (marrón-gris-rojo-oro)
  • R3 - 1KOhm 1/4W (marrón-negro-rojo-oro)
  • R4 - 240MOhm 4W (caramelo con rayas)

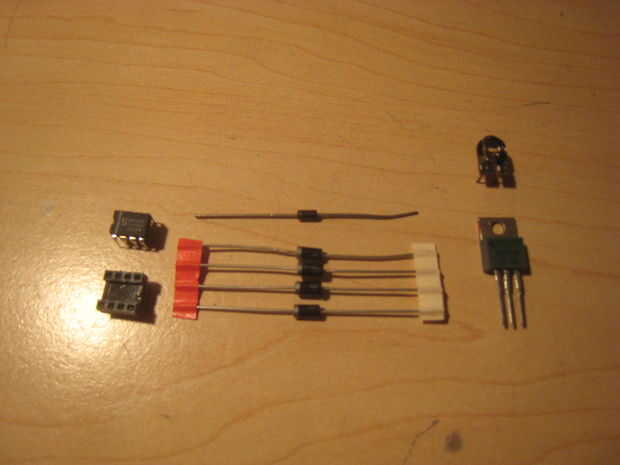

Diodos

  • D1, D2, D3, D4 - diodos 10KV 35MA
  • D5 - 1N4004

Circuitos integrados y ajuste del Pot

  • 8 pines toma IC
  • IC1 - 555 IC
  • VR1 - Trim Pot de 10K

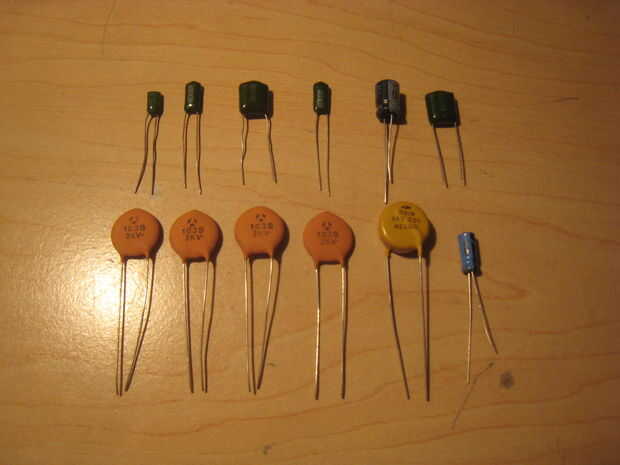

Condensadores (parte 1)

  • C5 - 100 uF electrolítico
  • C12 - 1 uF electrolítico

Condensadores (parte 2)

  • C1 - 0.0047 uF (472) de Mylar
  • C2, C4 - 0.01 uF Mylar (103)
  • C3, C6 - 0.1 uF Mylar (104)

Condensadores (parte 3)

  • C7, C8, C9, C10 - 0.01 uF Discap (103)
  • C11 - 0.001 uF Discap (102)

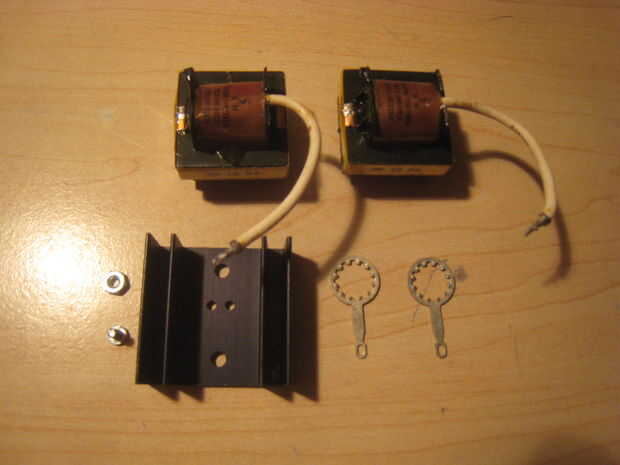

Transformadores y transistores

  • T1, T2 - transformadores
  • Q1 - PUNTA 30

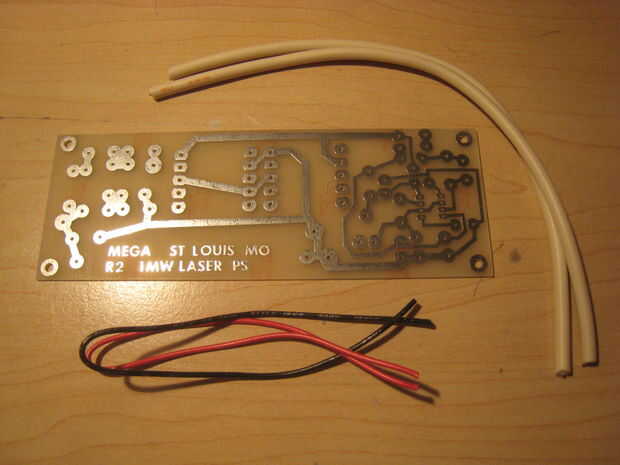

Cables de

  • 9" alambre negro
  • 9" cable rojo de la
  • 8" alambre de trabajo pesado, x2
  • R4 - 130KOhm (marrón-naranja-amarillo-oro)

Tubo del laser

  • Tubo del Laser de HeNe
  • Soldadura de terminales x2 (opcional)
