Paso 3: Exámenes de seno
Aquí está el código de procesamiento que utiliza:

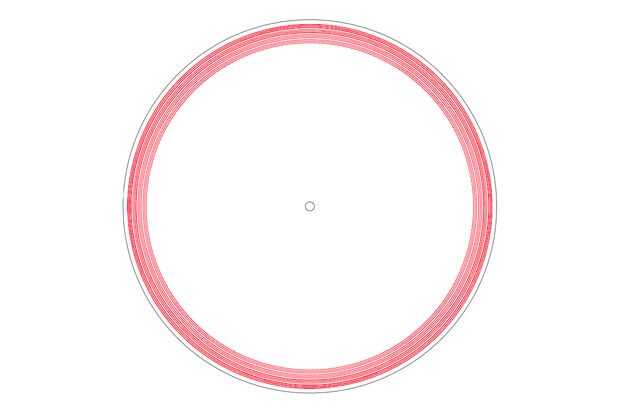

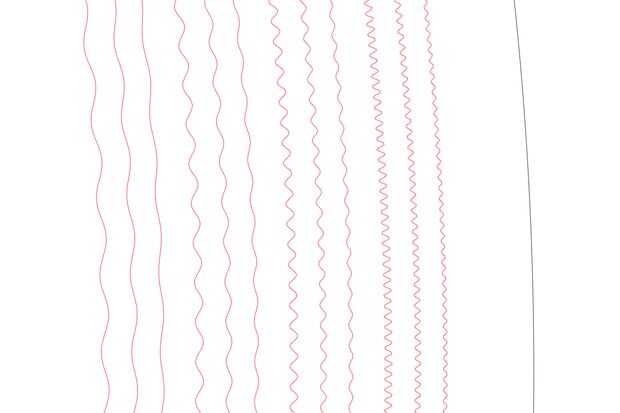

//sine test with processing import processing.pdf.*; int scaleNum = 72;//scale factor of vectors (default 72 dpi) float theta;//angle variable float thetaIter = 88200;//how many values of theta per cycle float radius;//variable to calculate radius of grooves float diameter = 11.8;//diameter of record in inches float innerHole = 0.286;//diameter of center hole in inches float innerRad = 2.2;//radius of innermost groovein inches float outerRad = 5.75;//radius of outermost groove in inches //storage for a given point in the groove float radCalc; float xVal; float yVal; float dpi = 1200;//dpi of cutter float minDist = 4.0;//min pixel spacing between points in vector path (to prevent cutter from freaking out) 0.25919998 float xValLast = 0.0; float yValLast = 0.0; //parameters to test float amplitude[] = {4,6,8};//in pixels int frequency[] = {2000,1000,500,250};//cycles per rotation void setup(){ size(12*scaleNum,12*scaleNum); beginRecord(PDF,"test1.pdf");//save as PDF background(255);//white background noFill();//don't fill loops strokeWeight(0.001);//hairline width //draw sine waves float incrNum = TWO_PI/thetaIter;//calculcate inrementation amount radius = outerRad*scaleNum;//calculate outermost radius (at 5.75") //scale pixel distances for (byte i=0;i<3;i++){ amplitude[i] = amplitude[i]/dpi*scaleNum; } minDist = minDist/dpi*scaleNum; stroke(255,0,0);//red for(byte frequencyi=0;frequencyi<4;frequencyi++){//four sine frequencies for(byte amplitudei=0;amplitudei<3;amplitudei++){//three groove lateral amplitudes for(byte copies=0;copies<1;copies++){//two copies beginShape(); int numpoints = 0; for(theta=0;theta<TWO_PI;theta+=incrNum){//for theta between 0 and 2pi //calculate new point radCalc = radius+amplitude[amplitudei]*sin(frequency[frequencyi]*theta); xVal = width/2+radCalc*cos(theta); yVal = height/2+radCalc*sin(theta); if((((xValLast-xVal)*(xValLast-xVal)+(yValLast-yVal)*(yValLast-yVal))>(minDist*minDist))||(theta==0)){ vertex(xVal,yVal); //store last coordinates in vector path xValLast = xVal; yValLast = yVal; numpoints++; } } endShape(CLOSE); println(numpoints); radius -= 2*amplitude[amplitudei]+0.02*scaleNum;//separate each copy } radius -= 0.02*scaleNum; } radius -= 0.01*scaleNum; } //draw cut lines (100 units = 1") stroke(0);//draw in black ellipse(width/2,height/2,innerHole*scaleNum,innerHole*scaleNum);//0.286" center hole ellipse(width/2,height/2,diameter*scaleNum,diameter*scaleNum);//12" diameter outer edge endRecord(); exit(); //tell me when it's over println("Finished."); } y aquí hay un video de los resultados:
(la onda de seno de 139hz puede ser demasiado baja para escuchar con los altavoces del ordenador portátil)
Estaba muy contento con estas primeras pruebas. Estos es algo de ruido de fondo, pero es muy consistente y la relación señal a ruido es bastante buena. Amplitudes de 4 y 6 suena bien a través de las frecuencias de prueba aquí, que la frecuencia consigue más arriba, se puede escuchar una buena cantidad de distorsión en la onda de amplitud 8.

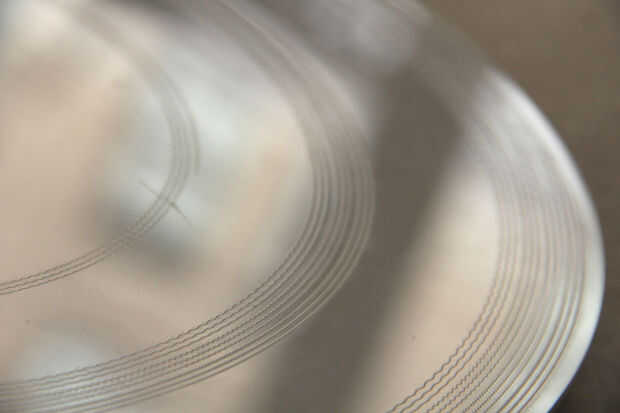

Marcas de corte láser y láseres diferentes que responden de manera diferente, pero este disco fue cortado en frecuencia 5000 con velocidad 100 (aunque la cabeza de corte se estaba moviendo muy lentamente debido a la densidad de puntos en mi camino del vector) y el poder 12 (lo suficiente para grabar la superficie pero no para cortar a través de todo el camino).
