Laser-cortó las formas para termoconformado (vacío formación) (2 / 4 paso)

Paso 2: Crear las capas

El siguiente paso es tomar el diseño 2D y crear los cortes individuales para cada capa.

Puesto que está construyendo capa por capa y necesita pegar las capas, tenga en mente lo siguiente:
* no tienen salientes para el plástico de bajo
* Si tienes un agujero de ventilación en una capa superior, usted necesita una apertura en capas debajo de ella (y alineado)
¿* Si hay cualquier problema de alinear capas con respecto a ellos, no dude en añadir pequeñas marcas (grabadas)?

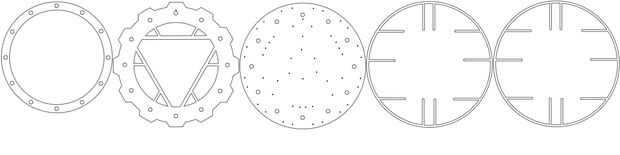

La imagen de arriba muestra las diferentes capas a cortar de acrílico de 1/8", de arriba (izquierda) hacia abajo.  La imagen más pequeña muestra piezas a cortar de acrílico de 1/16".  Los inferiores (extrema derecha) del molde son sólo anillos de altura con algún soporte (probablemente no es necesario para este molde pequeño, sólo 3" más o menos de diámetro) y son huecas porque la etapa ocupa el molde tiene agujeros tal vez centros de 1" o 3/4", que serían poco probable que se alineen con los orificios de ventilación arbitraria si las piezas inferiores eran esencialmente sólo copias de la pieza media.  Además, como se señaló anteriormente, ventilación agujeros sólo debe ser atenuado en la cara de molde, a continuación debe sido tan grande como sea posible.

El pdf adjuntados son a los archivos de muestra e incluyen un diseño alternativo para los anillos de la parte inferior (más gruesos exterior, más fáciles de pegar).
