Láser corte registro (versión) (4 / 4 paso)

Paso 4: Otra forma de hacer su propia sin codificación

Aquí es otra manera de hacer un registro de surco bloqueado sin codificación. En cambio, tenemos que utilizar herramientas de línea de comandos dos, SoX (intercambio de sonido) y gnuplot y Adobe Illustrator. Este fue nuestro punto de inicio antes de que la aplicación personalizada con el proceso.

0. prepare unas datos de audio con el intervalo de tiempo (1,8 segundos en 33 RPM, 1,3 segundos en 45 RPM) mediante el uso de Audacity.

1. descarga SoX. SoX es una utilidad de línea de comandos para convertir varios formatos de archivos de audio de ordenador en otros formatos.

2. descargar gnuplot. gnuplot es una utilidad gráfica, que utiliza pesadamente por becarios de ciencia de equipo histórico.

3. convertir los datos de audio con formatos sin compresión estándar (por ejemplo, .aiff o .wav) a .dat con SoX. Sólo mostramos la manera de usar Mac y omitirá el detalle de la línea de comandos, pero podría hacerlo con Win o Linux aprendiendo los detalles de internet. ¡Buena suerte!

Abrir terminal.app (Mac),

CD / * / sox,
. / /*/youraudiodata.dat /*/youraudiodata.aiff (o .wav) sox

4. dibuje una línea continua del vector (es decir, la forma de onda) con el texto como SVG (Scalable Vector Graphics) por gnuplot.

Open gnuplot.app (Mac)

configurar salida "/ * / youraudiodata.svg" establecer tamaño de terminal svg 64000, 48000 dinámica < usted puede ajustar el tamaño como usted tiene gusto. valor pequeño significa baja resolución.
Set datafile commentschars "," < buena para su uso posterior.
Parcela "/ * / youraudiodata.dat" con líneas

Ahora, tienes un archivo "youraudiodata.svg", sin embargo, gnuplot un error para svg sobre sin cerrar etiqueta < / svg >. Por lo tanto, usted necesitará agregar < / svg > al final del archivo con el editor de prueba.

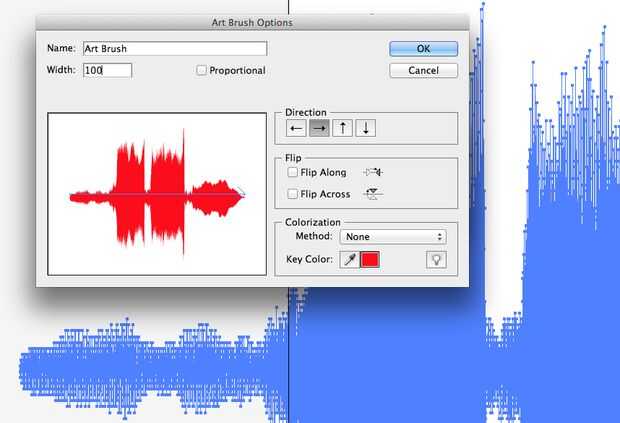

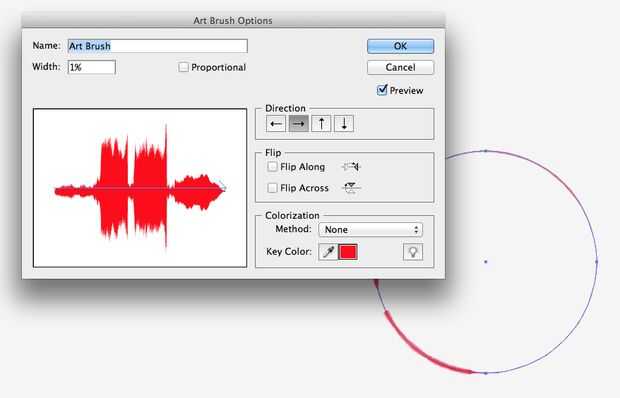

5. abrir "youraudiodata.svg" con Adobe Illustrator, forma de onda Seleccione con la herramienta Selección directa, selección > invertir la selección, borrar otras partes. Añadir la forma de onda de arte Brush (figura), dibuja un círculo y aplicar el pincel al círculo (figura).

6. establecer un ancho círculo alrededor de 0.05-0.2pt. El valor define la amplitud (es decir, volumen) de la forma de onda.

7. dibuja un círculo de la periferia, hacer un agujero de centro (7.54 m) y añadir otra información.

8. Corte los datos! En este caso, básicamente no necesita preocuparse por el número de puntos de anclaje. Directamente podrían reducir los datos con el ilustrador (nunca probar otros software pero debe ser trabajo si también tienen similar función) a través del controlador del cortador del laser.
