Láser corte Hooey Stick (1 / 3 paso)

Paso 1: Materiales y herramientas

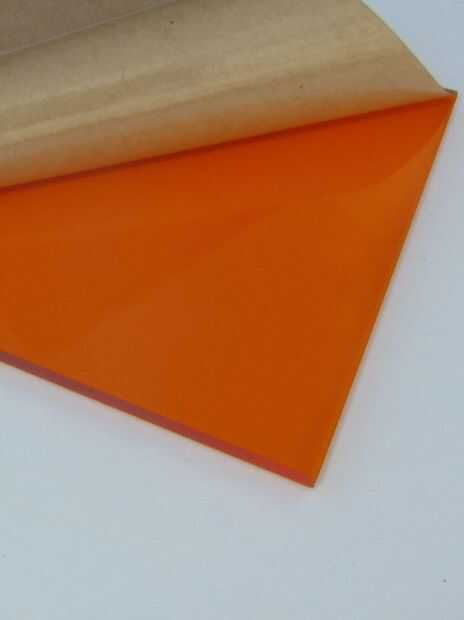

Material de la hoja:
El palo de hooey es parte de una serie de láser juguetes y adminículos que se suponen que para hacer un calendario de Adviento uno-(o dos hojas). Sólo bandas elásticas y tornillos + tuercas deben ser agregadas. Para este proyecto elegí hoja de acrílico de 3mm espesor. Pero el diseño de este palo de hooey es en gran parte independiente de espesor. El espesor mínimo es determinado por lo que se necesita para sostener el tornillo y la tuerca. Supongo que todavía debe hacer 1,5 mm. Y mientras la "hélice" no llega a ser demasiado pesada que todavía trabajan con un espesor mayor, probablemente hasta 5 o 6 mm todavía funcionará. Espero que también funciona cuando el corte de madera contrachapada.
El tamaño mínimo de la hoja es cerca de 13 por 3,5 cm o 14 por 2 cm con un diseño alternativo incluido en el siguiente paso.

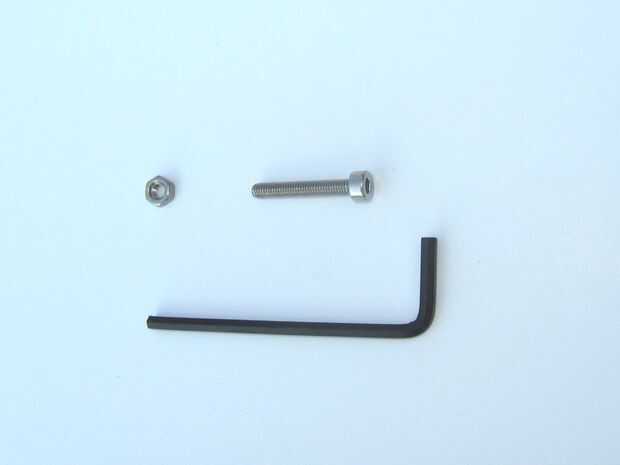

Eje:
El árbol se hace con un tornillo M3 (o perno si te gusta), mínimo 16 mm de largo (yo usé un 20mm). Una tuerca M3 regular se utiliza para mantener en su lugar.

Herramientas:

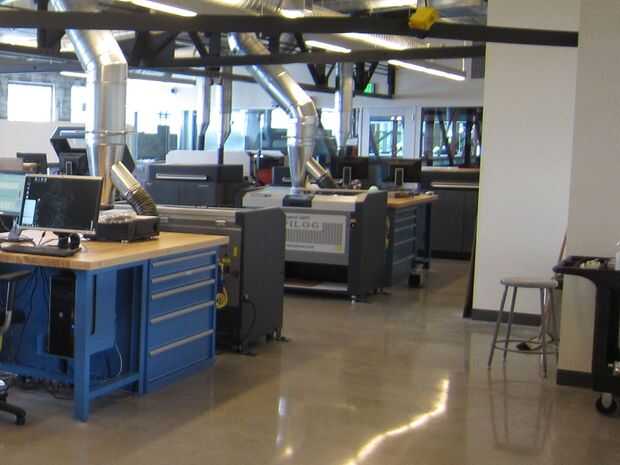

Obviamente la principal herramienta es un cortador láser conectado a un ordenador. Tuve la suerte de poder utilizar un cortador de láser de Epilog 120W nuevo en el taller nuevo en muelle 9.
Una herramienta para apretar el tornillo de máquina (como una llave de Allen en mi caso) resultó ser opcional como apretar con la mano es suficiente y aún preferido no se agriete el acrílico.
