¿Láser corte cartón Dalek pedúnculo (7 / 9 paso)

Paso 7: Cortar y montar las láminas de cartón

1. Cada uno de los archivos EPS importados en CorelDraw en preparación para el corte por láser.  Se adjunta un archivo zip que contiene los archivos de CorelDraw.

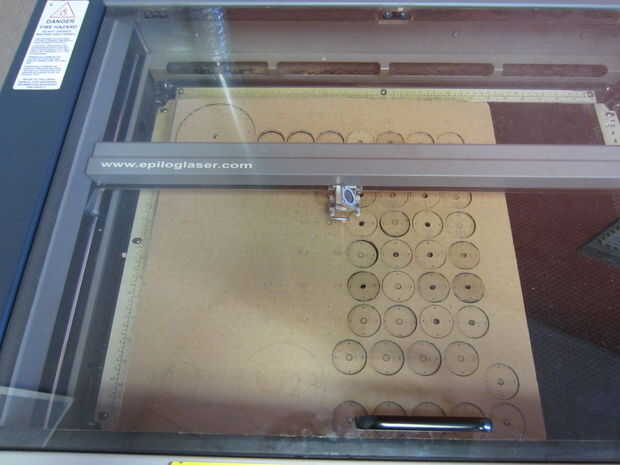

2. Usé el cortador del laser para cortar cada hoja.  He utilizado el color mapping ajustes en las preferencias de impresión láser cortador para cortar los contornos de la parte azul y utiliza un ajuste de potencia baja para el cortador del laser marca los números rojos en las partes.  Utilicé un cortador del laser Epilog Helix 45 watt con estos valores:
   • Azul: Corte Vector: velocidad 25, potencia 40, frecuencia 500 Hertz.
   • Rojo: Corte de Vector: velocidad 25, poder 5, 500 frecuencia Hertz
   • Se adjunta un archivo zip que contiene el archivo de control con los ajustes que utilicé.

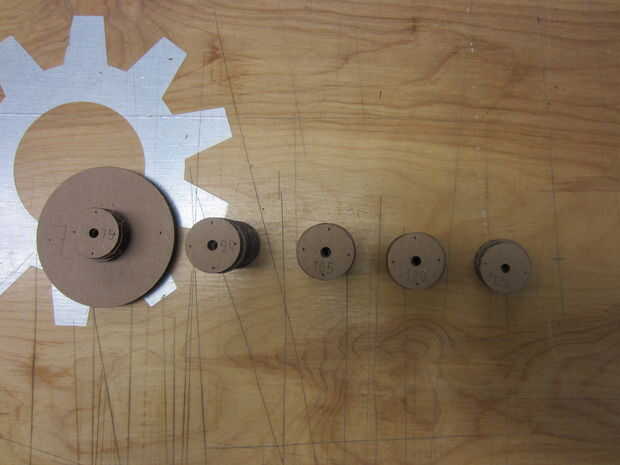

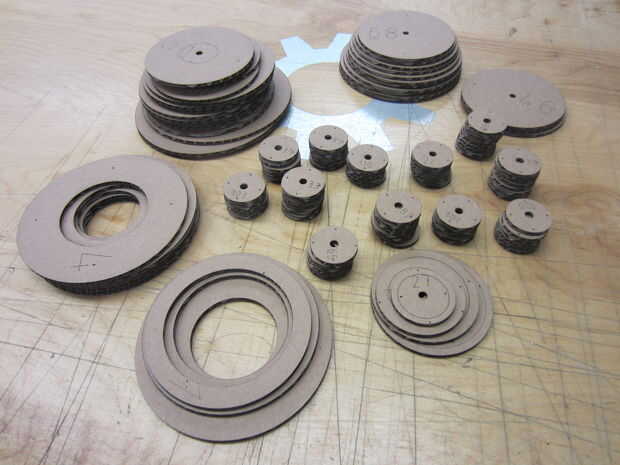

3. Después de cortar todas las piezas, he recogido (segunda foto) y ponerlos en orden numérico (tercer a quinto fotos).

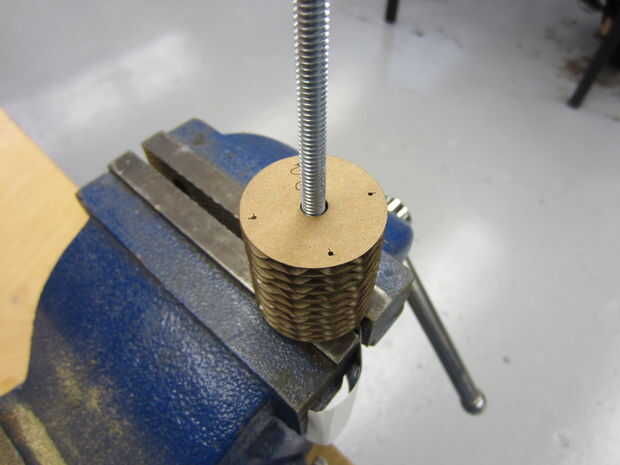

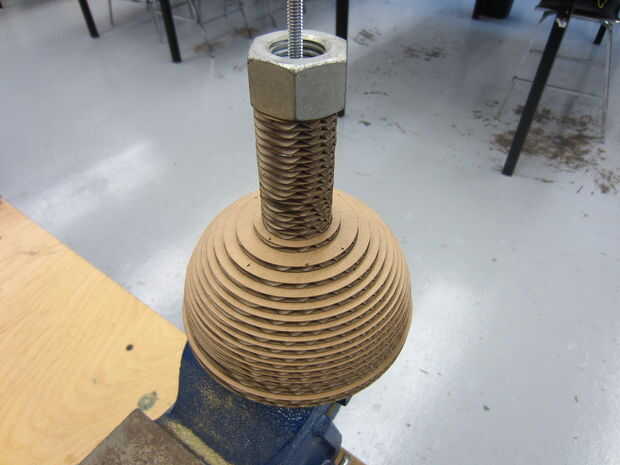

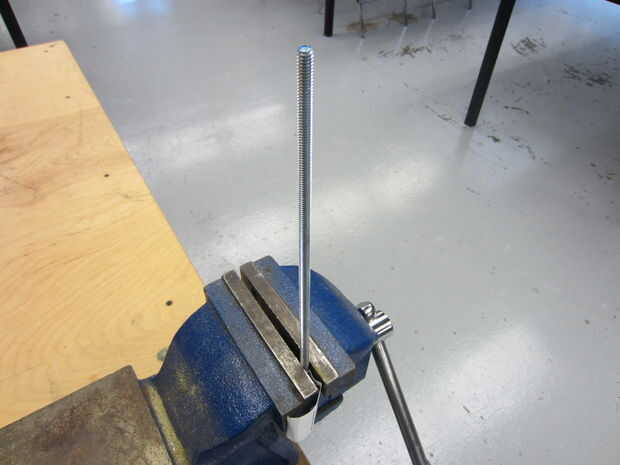

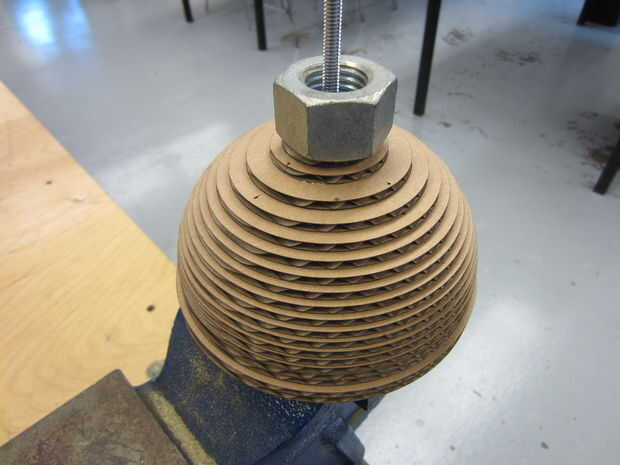

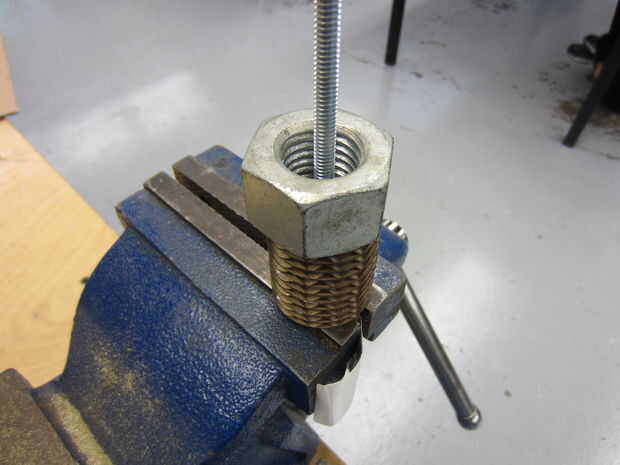

4. Poner la varilla en un tornillo de banco y me resbaló con cuidado cada parte en orden a la varilla con cola blanca en el medio.  Encontré que obtuve los mejores resultados haciendo unos seis rebanadas a la vez y esperar que el pegamento sostener antes de hacer el siguiente grupo de rebanadas.  Utilicé las arandelas y tuercas pesadas para presionar a las partes mientras se secaba el pegamento (los ejemplos se muestran en las fotos de sexto a décimo).

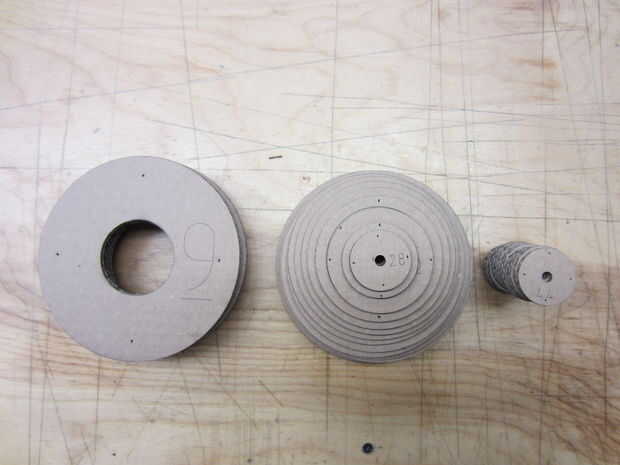

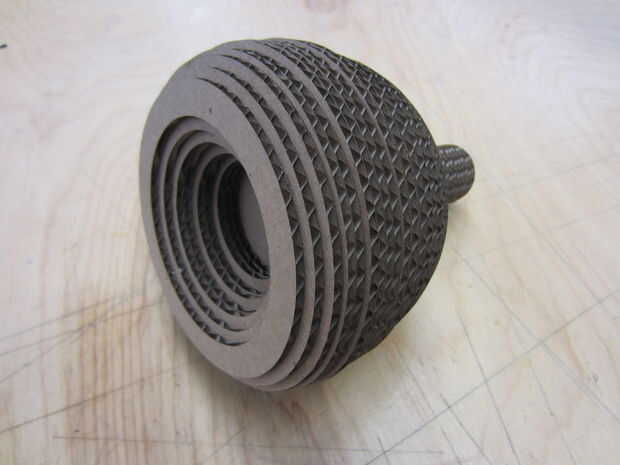

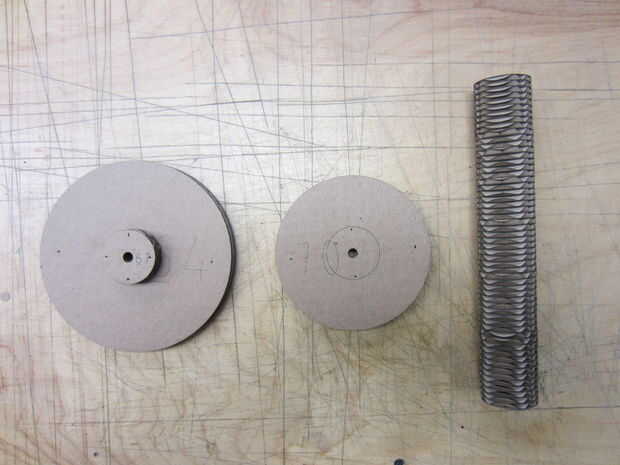

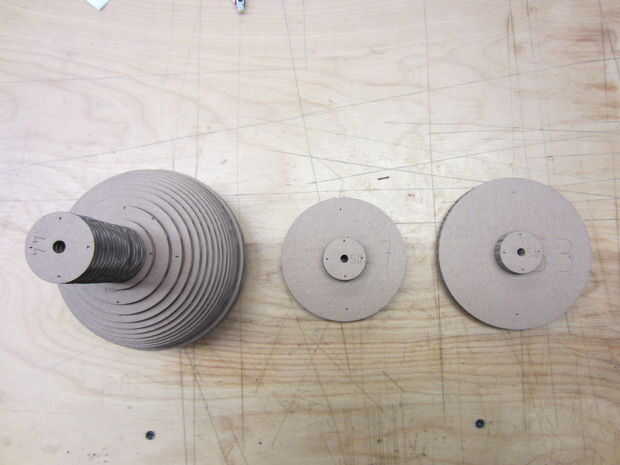

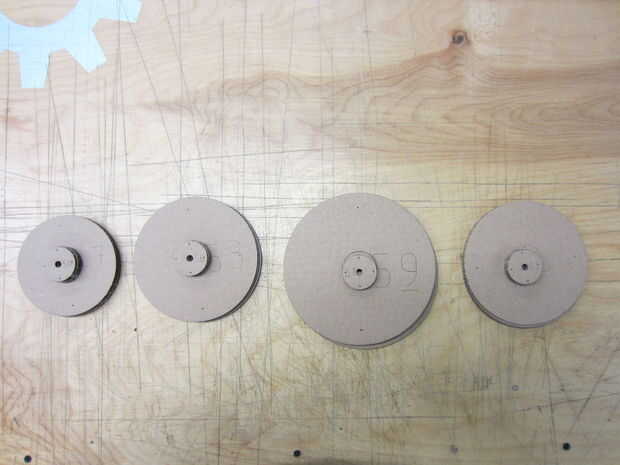

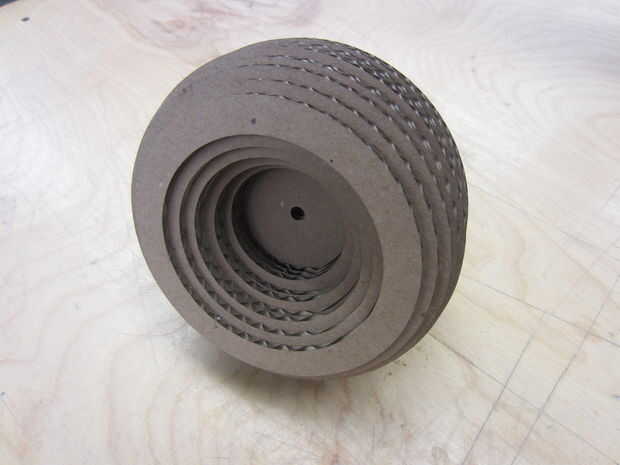

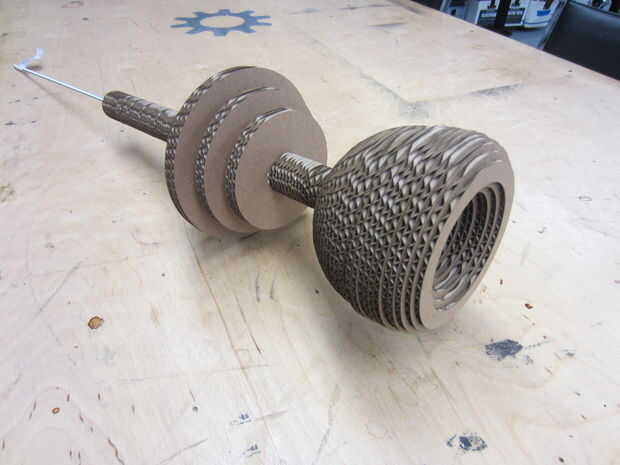

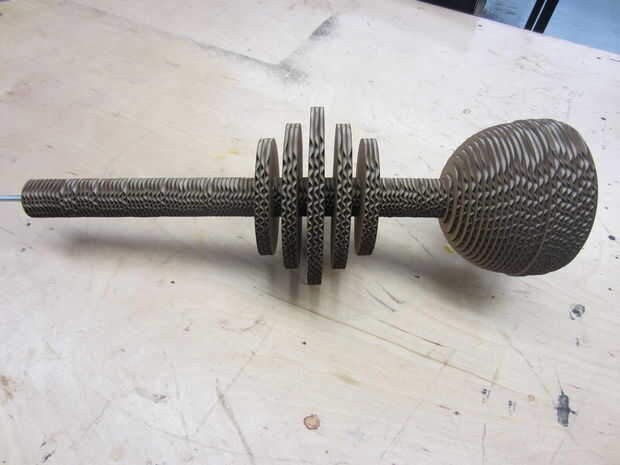

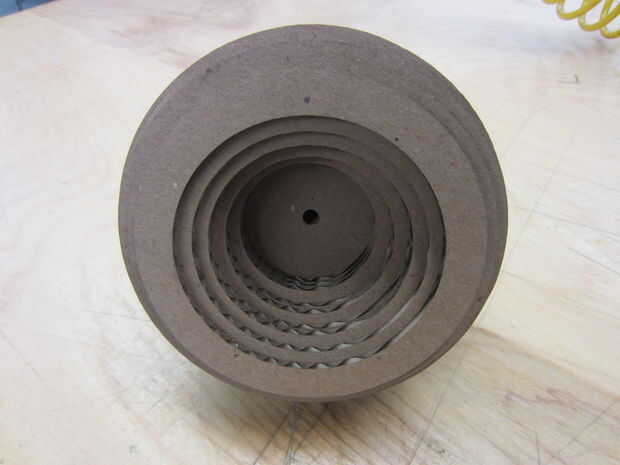

5. Reuní las piezas en seis componentes como se muestra en las fotos de la XI y XII.  Las fotos de la XIII a XV muestran el ojo de Dalek desde varios ángulos.

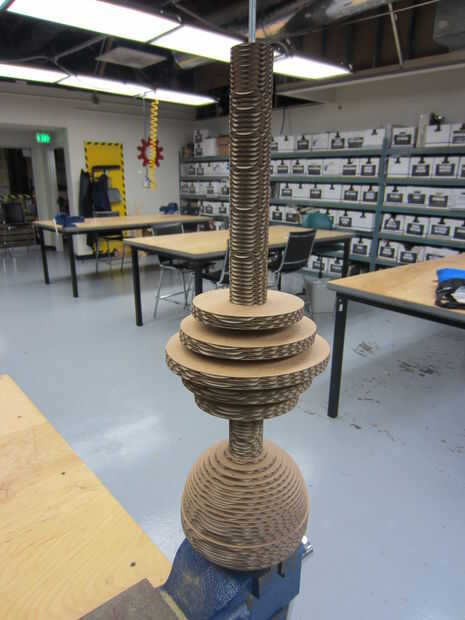

6. Entonces pegué cada componente uno en un momento en la varilla roscada como se muestra en la foto XVI.

En las dos últimas fotos se muestra el modelo terminado.
