Paso 2: Diseño básico

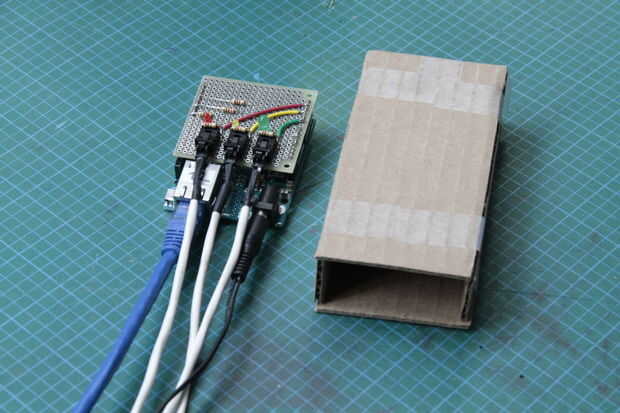

Prototipo de cartón

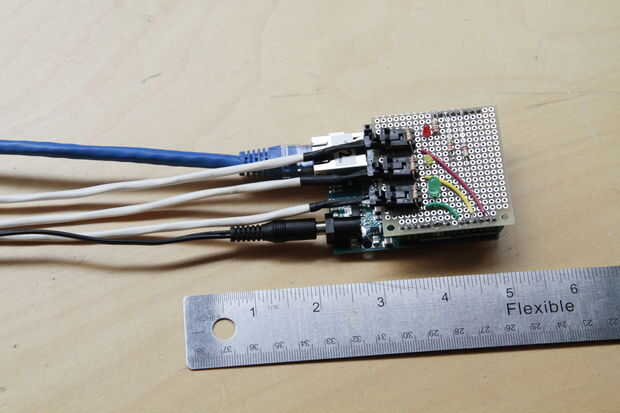

En primer lugar, mida las dimensiones exactas de sus componentes electrónicos. Voy a dar la dimensión interior de su recinto rectangular. En nuestro caso el recinto fue diseñado tan firmemente como sea posible, para no permitir ningún movimiento de Arduino dentro de la vivienda. Le recomendamos ahora cinta junto un primer cuadro prototipo de cartón grueso. Sosteniendo una caja en las manos siempre hace más fácil pensar cómo más diseño es funcionalidad.

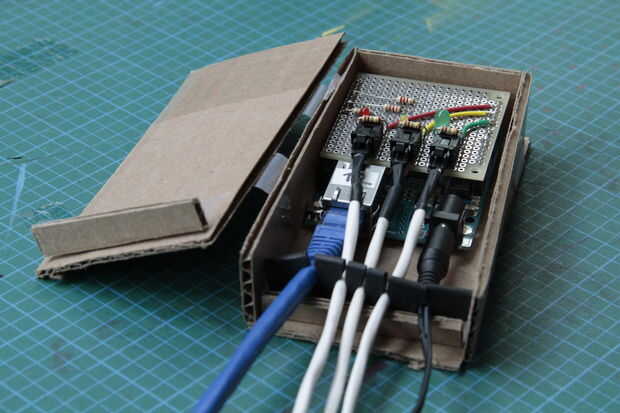

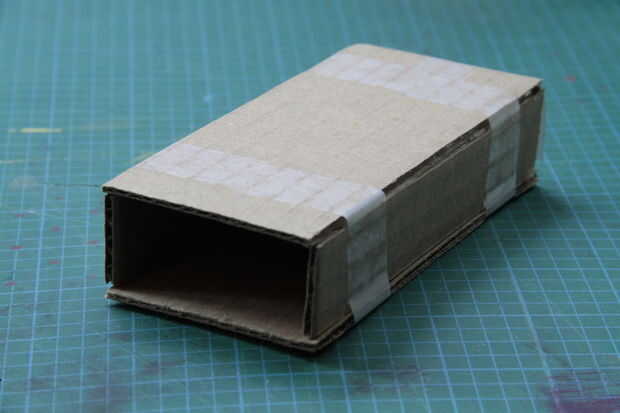

Cómo abrir la caja
El primer problema a resolver: ¿Cómo vas a abrir tu gabinete? En vez de dar a la caja una tapa, como se muestra en la imagen de arriba, que optaron por dejar sólo una abertura en el lado más corto. Permite deslizar el Arduino en de ese lado y deja todos los paneles y bordes a ser permanentemente cerrada y por lo tanto resistente al agua.

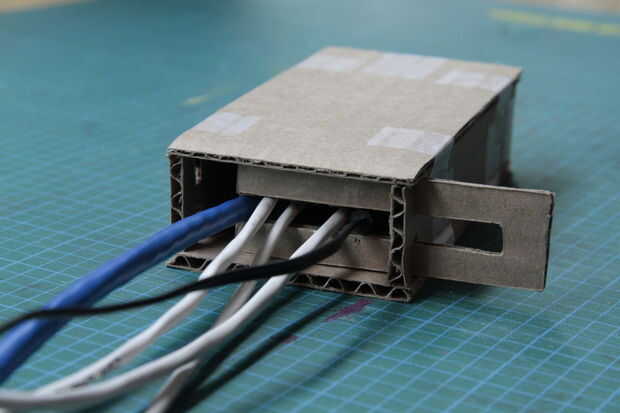

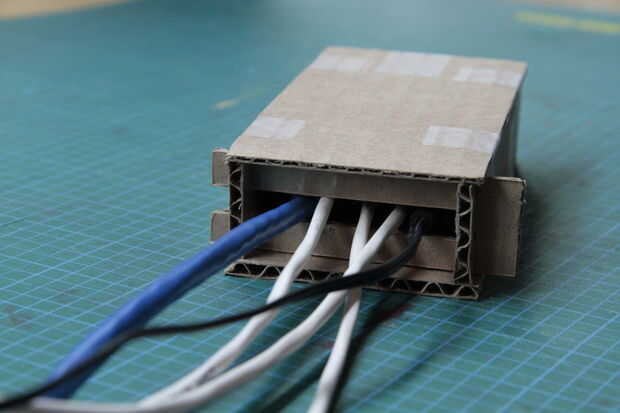

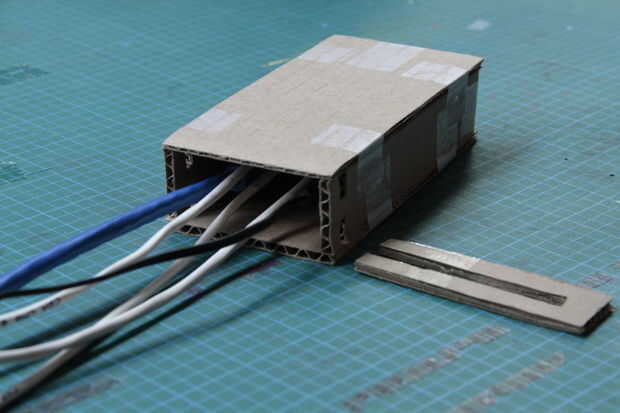

La puerta de bloqueo
Para bloquear el lado abierto del recinto que cuenta con todos los cables de salida, hemos diseñado una 'bloqueo' en la puerta que puede rajar en el recinto desde el exterior y forma un muro de cierre con un camino estrecho en el medio de los cables. (A la intemperie la apertura que existe vamos a añadir una capa de goma con recortes exactos más adelante en el paso 7!)
