Láser analógico Guitar Hero (4 / 18 paso)

Paso 4: Bloque de detección de nota

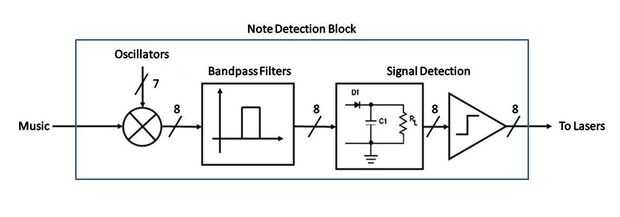

Los pasos siguientes se centran en la construcción del bloque de detección de la nota. Anterior es un diagrama de bloque. Quiero primero dar un resumen de la teoría detrás de este bloque, pero si no te interesa, vaya al paso siguiente para comenzar a construir.

La música de la computadora es sólo una combinación de ondas senoidales en diferentes frecuencias de las notas de la música. Utilizamos una técnica llamada Heterodinaje para detectar las notas. Empezamos con los circuitos del oscilador para producir siete frecuencias diferentes. Cada frecuencia independientemente se multiplica (mixta) con la señal de música para producir siete señales independientes de siete circuitos multiplicadores. Un octavo de salida sólo contiene la señal de música. Cada uno de estos ocho canales es responsable para la detección de una de las ocho notas de la octava a partir de C. medio

Aquí es la idea principal: cuando una determinada frecuencia de la música se multiplica por otra frecuencia, parte de la señal de salida tiene una frecuencia que es la suma de las frecuencias de entrada. Los osciladores y multiplicadores en los primeros siete canales están diseñados para que la frecuencia de cada una de las primeras siete notas en la octava, cuando se añade a la frecuencia del oscilador en uno de los canales, da exactamente 520 Hz. Por ejemplo, considere el canal para la detección de C media, que tiene una frecuencia de 261 Hz. Ese canal contiene un multiplicador y un oscilador con frecuencia Hz 259. Cuando las entradas se multiplican juntos, la salida es una señal con frecuencia de 520 Hz. Así que si la nota C es en la música en un momento dado, la salida de ese canal contiene 520 Hz. de otra manera, la salida no contiene 520 Hz. Del mismo modo, cada una de las otras siete primeras notas en la octava corresponde a un canal diferente que salidas 520 Hz si la nota es en la música. La nota más alta de la octava ya está a 520 Hz, por lo que ningún multiplicador u oscilador es necesario en el octavo canal.

A continuación, estos ocho canales son alimentados en un conjunto de ocho filtros de paso de banda, que determinan si los canales contienen 520 Hz. Si un filtro paso de banda ve a 520 Hz, salidas una gran señal; de lo contrario, salidas nada. Así que si una nota está en la música, el canal correspondiente contendrá 520 Hz, y la salida del filtro paso de banda correspondiente será una gran señal.

Por último, los ocho canales son alimentados en un circuito de detección que esencialmente determina si hay una gran señal en cada uno de los canales. La salida de la detección del circuito para cada canal es conectado a un laser para la nota correspondiente, por lo que si la nota es en la música en un momento dado, el circuito de detección ve una gran señal y se enciende su láser.

En Resumen, hay ocho canales en el bloque de detección de la nota correspondiente a cada una de las ocho notas de la octava y cada uno de los ocho lasers correspondientes. Si la música contiene una nota, que canal correspondiente está activo y su láser se enciende. Cuando termina la nota, el láser se apaga.
