Las tuercas cautivas y más en la impresión 3D (1 / 4 paso)

Paso 1: diseño

El diseño del asiento derecho tienes que tener en cuenta:

A. la superposición de las capas de impresión

B. la dirección de la inserción del objeto

C. la separación entre objeto de metal y paredes impresas (g1)

D. la separación entre objeto y última capa abierta (g2)

A) - como de costumbre adictiva fabricación tenemos que seguir normas comunes que toman en cuenta la superposición de capas de recordar también que, en este caso, no se permite para permitir que el material de apoyo que probablemente llenará la cavidad.

B) - una de las aplicaciones usa principalmente del objeto incrustado se relaciona con tuercas de seis también conocido como "cautivo".

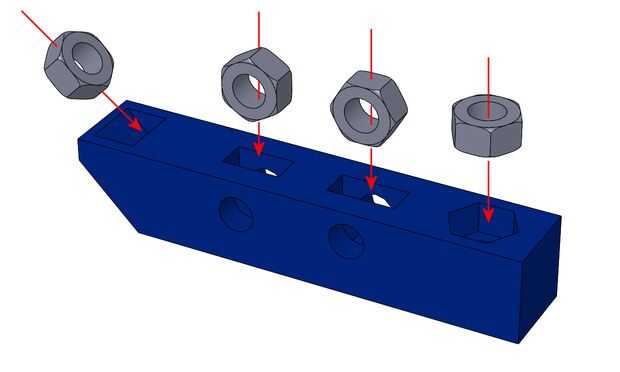

Incorporar las nueces es significativo debido a que hay esencialmente cuatro formas diferentes para realizar un asiento adecuado y están condicionados por la inserción del objeto como se muestra en fotos

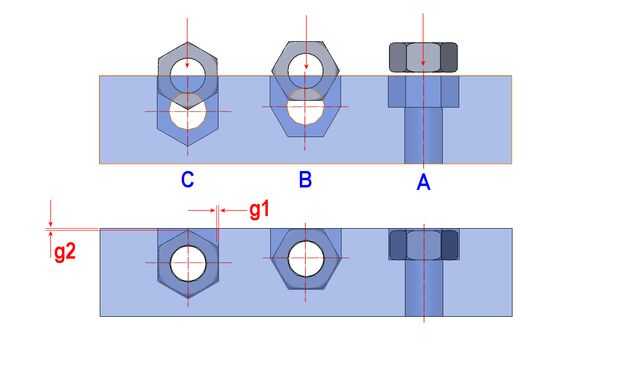

En el cuadro podemos entender que apertura no tienen que ser más estrecha que la sección más ancha de la pieza a insertar

C) – el espacio adecuado también es esencial para obtener una inserción suave de la tuerca y al mismo tiempo la movilidad más baja posible en el lugar. La definición de ficheros stl, la definición de nuestra impresora y material de filamento utilizados, son factores que intervienen en el proceso.

El primer paso es tener clara la dimensión del objeto a incrustar. Para tuercas están disponibles algunas fichas relacionadas con el tipo Unificado de las tuercas. Podemos seguir, o medir por nosotros mismos y hechos cuadros personalizados.

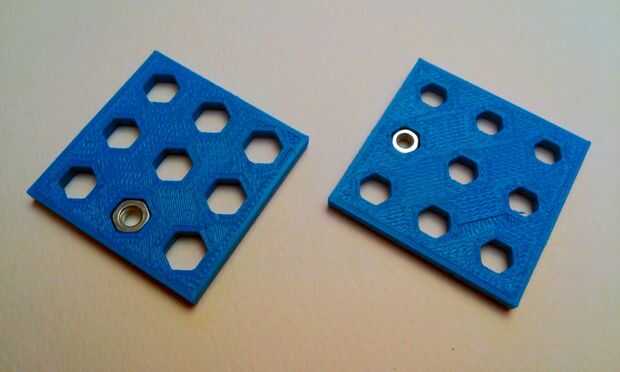

Sugiero para hacer algunas pruebas para encontrar la combinación adecuada de factores que nos permiten encontrar el equilibrio adecuado. Una buena manera es utilizar una plantilla de pruebas que tiene la dimensión nominal aumentó en paso fijo desplazamiento de 0,1 mm.

D) – por lo menos tenemos que asegúrese de no dañar el extremo caliente al mismo tiempo de impresión de la primera capa cerrada así que tenemos que dejar suficiente espacio (g2) entre la superficie superior del objeto y la primera capa cerrada.

Compartí mi parte prueba Prueba cautiva M6 en mi cuenta ONSHAPE
