Lapso de tiempo barato (2 / 3 paso)

Paso 2: programación

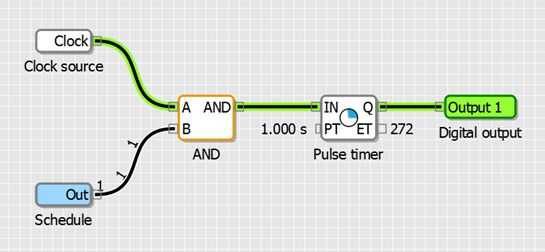

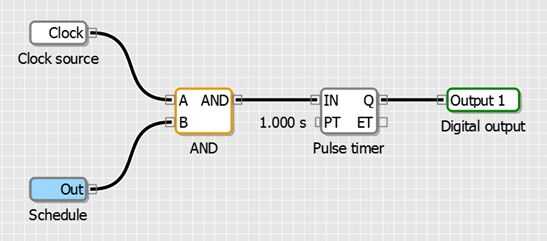

Para controlar periódicamente salida digital PoKeys, en PoBlocks, seleccione los siguientes bloques:

• Fuente de reloj
• Bloque horario
• Y la función
• Reloj de pulso
• Salida digital

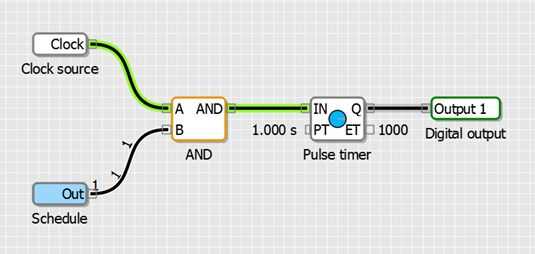

Fuente de reloj dará impulsos basados en el ajuste del período medio en el panel Propiedades. Cuando es ON, el bloque y dará salida a los impulsos de reloj a la entrada del temporizador de pulso. El temporizador de pulso mantendrá la salida Q ON la hora configurada por el PT. Esto se hace para mantener salida digital en el mínimo tiempo necesario para que la cámara para tomar el tiro. Para configurar el programa, haga doble clic en él y se abrirá el editor de programación. Utilice las diapositivas para establecer los tiempos de encendido y apagado. Trabajo en la obra se hará del lunes al domingo de 5:00 a 21:00.

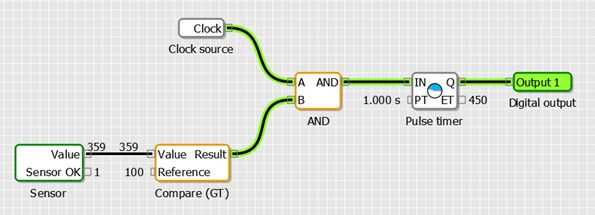

Para hacer una luz basado en condición, utilizar el bloque de sensores. Si sólo desea grabar las imágenes cuando la obra es bastante visible, enchufe el módulo PoSensors en conector PoNET PoKeys. Cuánta luz es necesaria para hacer una foto de calidad, depende de la sensibilidad del CCD / elemento CMOS dentro de su cámara. Usted tendrá que hacer algunas pruebas de ensayo y error para resolver esto. Para este ejemplo, hemos puesto 100 para el valor de referencia. El mayor bloque de comparación (GT) compara el valor de entrada con el valor de referencia. En la entrada de valor mayor que el valor de referencia nos producirá 1, de lo contrario dará 0. PoKeys salida digital irá en cada fuente de reloj va y hay suficiente luz. Por lo tanto, la cámara tomará sólo en el día y todas las fotos será útiles video para un lapso de tiempo.
