Paso 8: Montaje y Cables

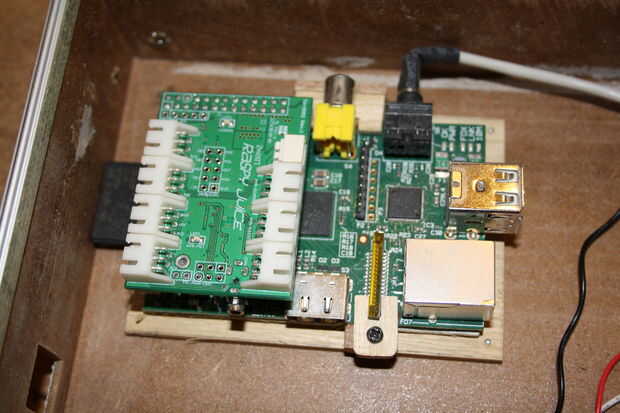

2 | Puse el Raspberry Pi, con su tarjeta y el cable de salida de auriculares, posicionado donde quería que sientan dentro de la caja, con la tarjeta SD cerca del borde para que no caiga y luego perforar los agujeros anteriores en el caso. Esto debería dar agujeros exactos que usted puede utilizar ahora para ajustar tornillos para sostener el apoyo in situ.

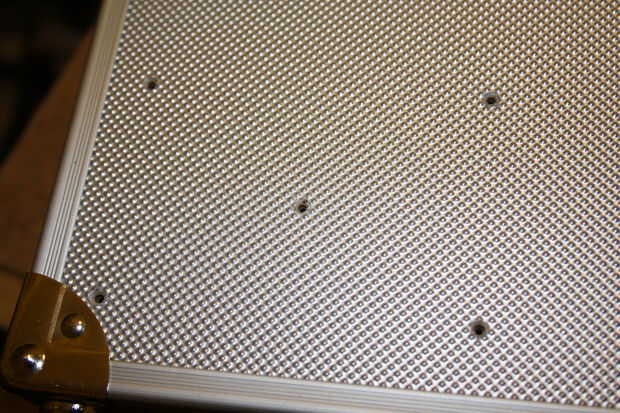

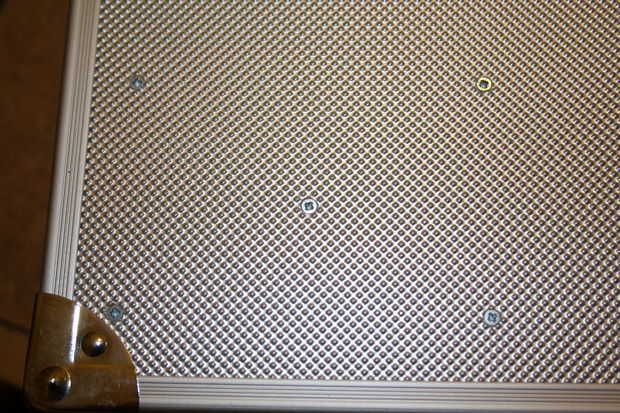

3 | Ensanchar los orificios y usar un poco el lavabo en un taladro para biselar los agujeros. Ten mucho cuidado como el aluminio fino puede dividir y rasgan fácilmente. Compruebe que las cabezas de tornillo sentarse a ras con el caso.

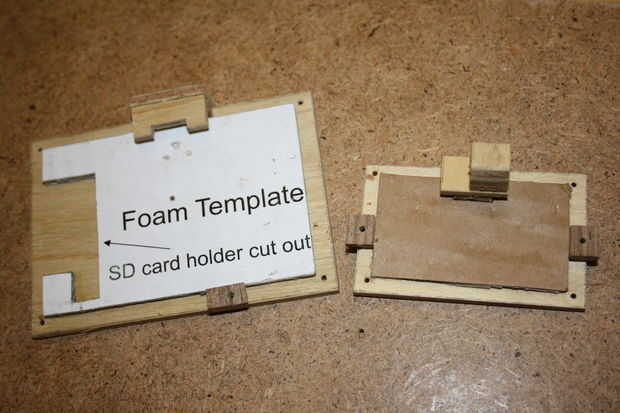

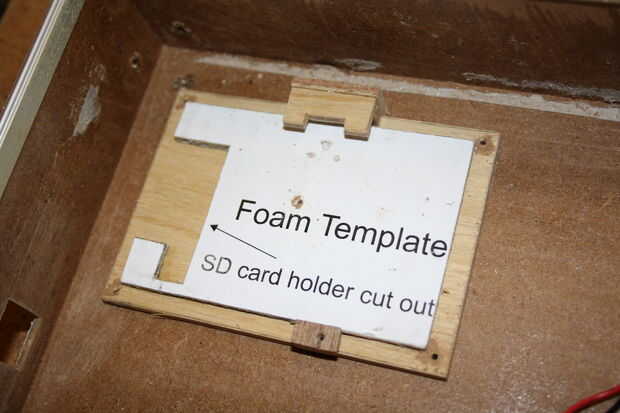

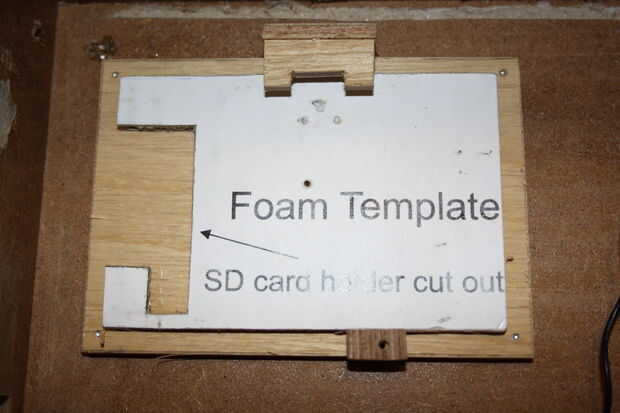

4 | Ajuste la plantilla en el caso y atornillar, colocar el Raspberry Pi para comprobar que todo está bien.

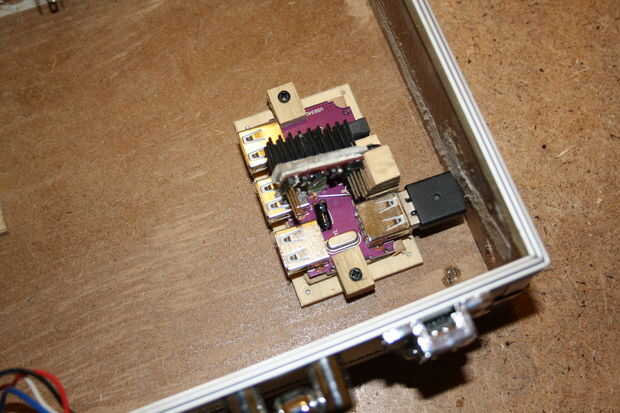

5 | Hacemos exactamente lo mismo con el concentrador USB. He instalado el receptor para el teclado hacia el borde de la caja. El borde debe ayudar a retener el receptor pero es mejor dejar un espacio de 1mm para absorber cualquier golpes al lado.

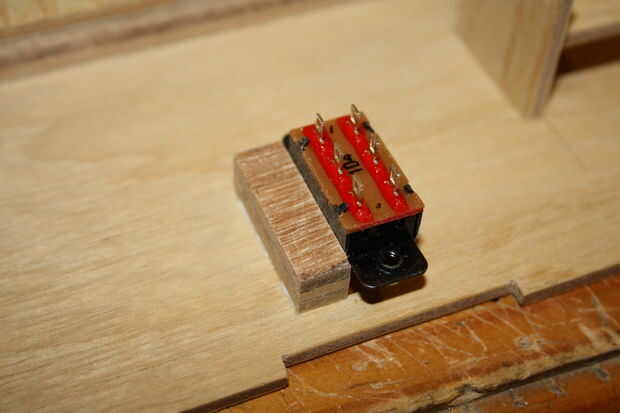

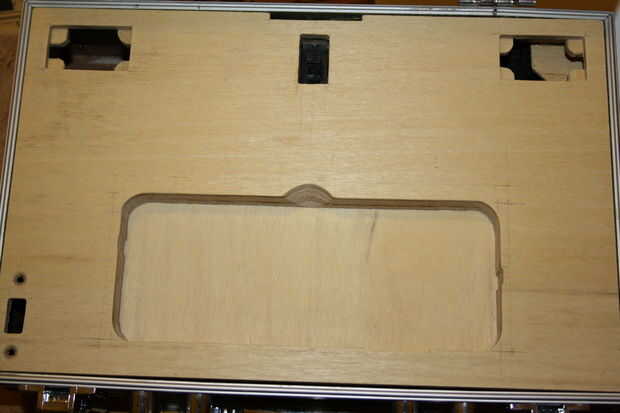

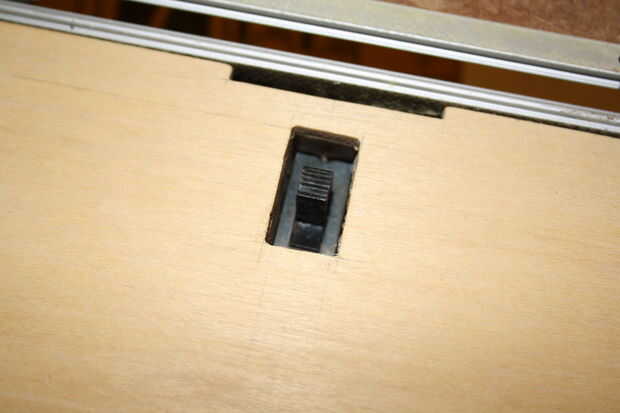

6 | Encontrar un espacio libre para un interruptor, medir sus dimensiones y corte un agujero ligeramente más pequeño en el panel de madera. Porque no quiero la palanca del interruptor que sobresalen encima del panel tendrá que montarse más abajo entonces habitual. Recomiendo usar el mismo proceso como al colocar el teclado para crear un hueco donde encajará el interruptor. Siendo un poco de un numpty no piensa hacerlo hasta que después había cortado el orificio!
7 | Sí, ya sé que parece un poco a una cara. Le da un carácter!

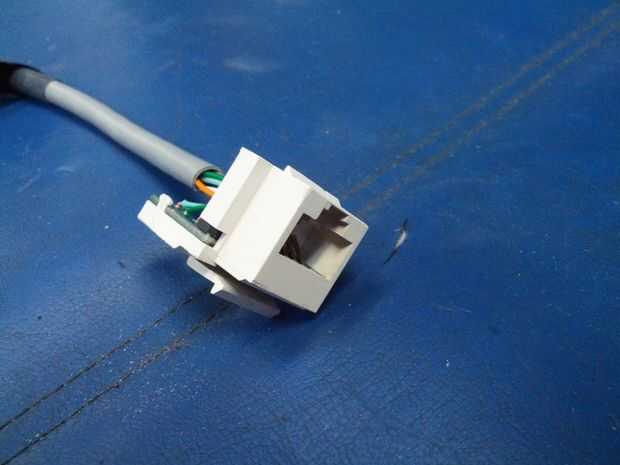

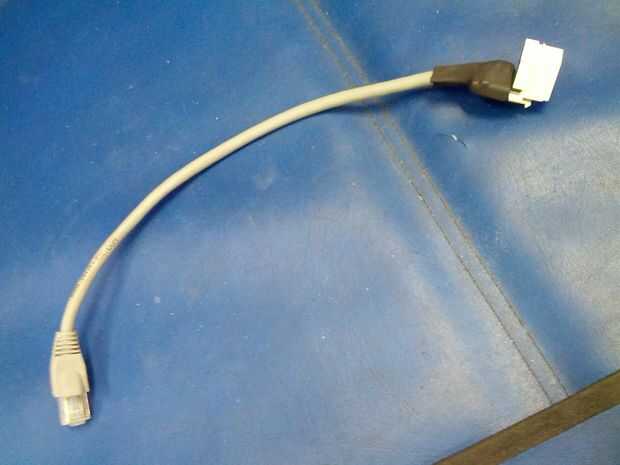

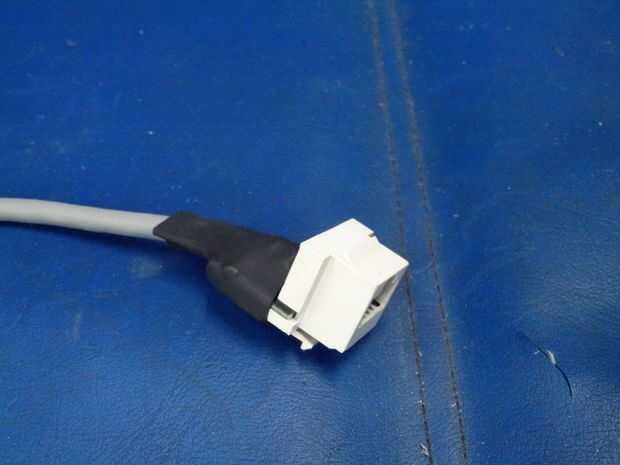

8 | El conector RJ45 de montaje del panel fue tirado desde un PC viejo. Tuve que soldar algún cable CAT5e y luego proteger el zócalo con un encogimiento del calor.

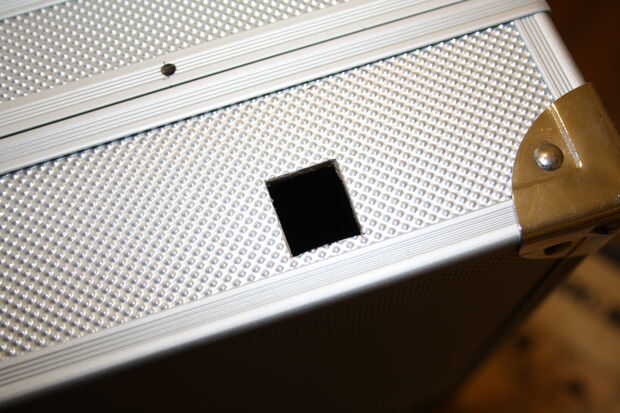

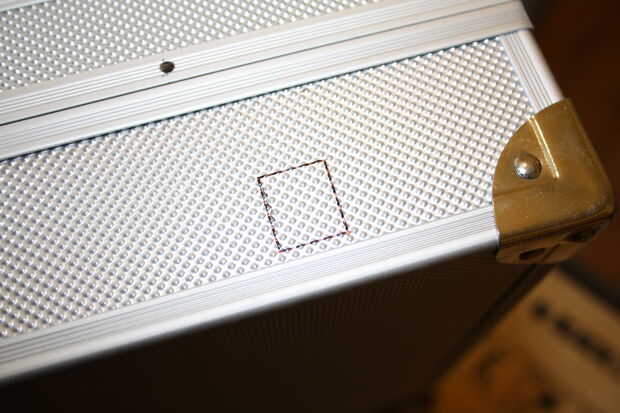

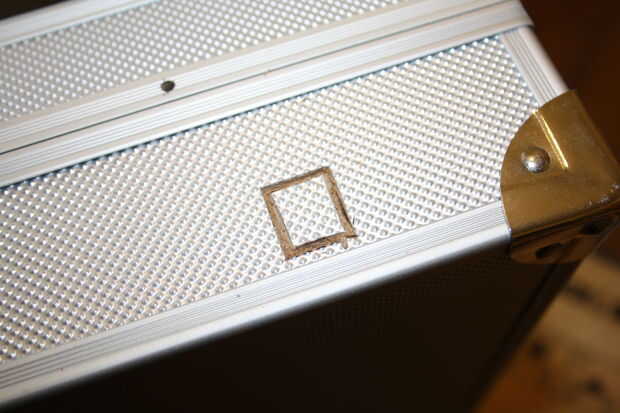

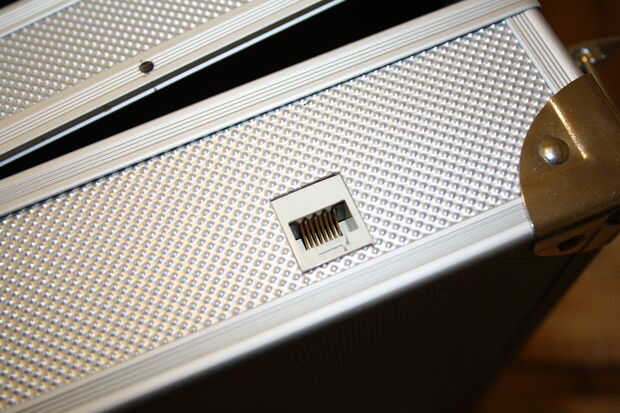

9 | Medir el tamaño de la toma RJ45. Las medidas en el caso donde desea que la toma de corriente para la transferencia. Utilicé un disco de corte Dremel para cortar el agujero para la toma de corriente. Luego terminé el agujero con una cuchilla afilada.

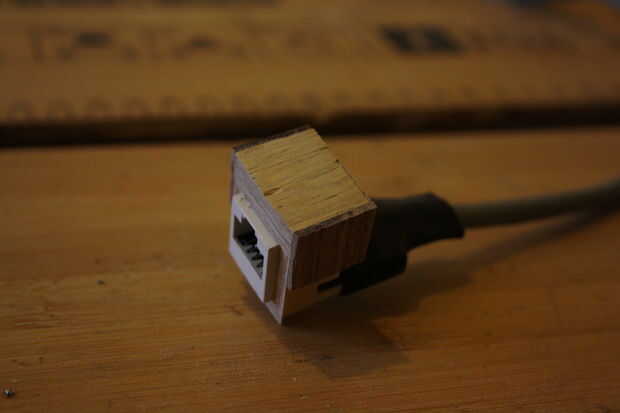

10 | El extremo de la toma está rodeado con un soporte de madera. El soporte pone el nivel de encaje con el borde de la caja.

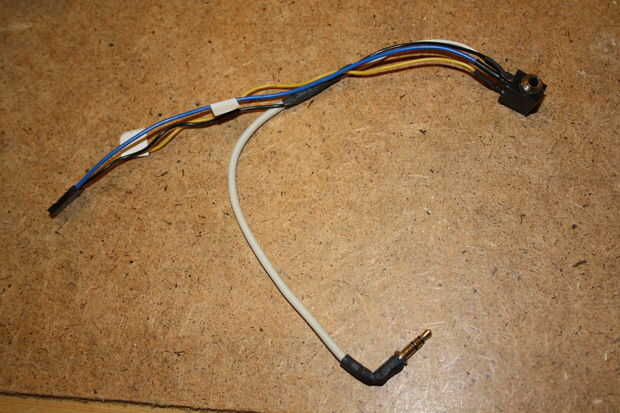

11 | Cable hasta la toma de auriculares en la clavija de auriculares de la Raspberry Pi. Compruebe tienes los canales de la forma correcta de ronda. Coloque el cable en el caso.

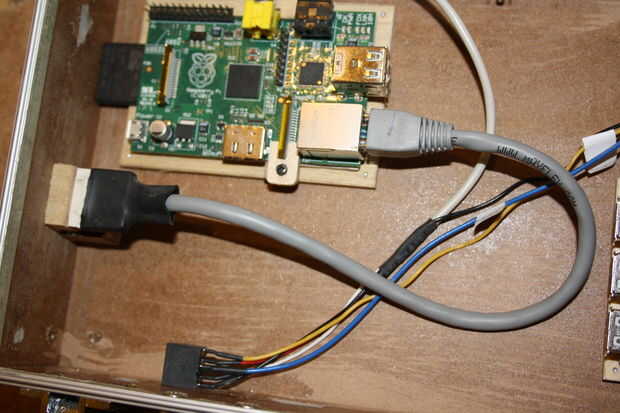

12 | El conector RJ45 es pegar contra el lado de la caja. Hay suficiente espacio para un tornillo hacia arriba si usted piensa que necesita uno. Realmente depende de qué zócalo tiene.
