Lanzador neumático Papa (11 / 12 paso)

Paso 11: Montaje Final

Montaje final es un poco complicado, todo debe encajar perfectamente dentro del cuerpo del lanzador antes de que los extremos se cementan definitivamente en. La parte más difícil es encontrar un camino para unir ambos extremos de la manguera de polipropileno a los receptores de la manguera.

1. Su mejor pase el último ángulo recto 1/8 macho NPT a adaptador de manguera de polipropileno de 1/8 a través del orificio perforado y roscado en la parte delantera del lanzador, debe insertarse desde el interior de la tubería de PVC. No olvides la cinta de teflón.
2. Una vez que el ángulo recto 1/8" macho NPT a 1/8 manguera adaptador ha sido instalado, tomar más de suficiente longitud (2.5 pies) de manguera de polipropileno y conecte al adaptador.
3. Tomar la válvula de disparo momentáneo e instalarlo en el 1/4" NPT macho de 1/8" adaptador hembra de NPT angulo recto (teflón), luego atornille el par en el 1/8" NPT macho Adaptador de manguera de 1/8 que es a través del cuerpo de PVC.
4. Tome el otro extremo de la manguera de polipropileno, colócala en el espaciador si es necesario y conecte al adaptador de manguera en la parte superior de la válvula del aspersor.

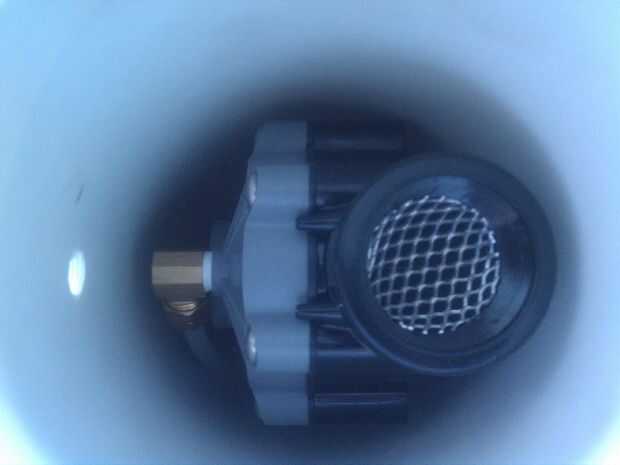

5. Todo el conjunto del paso 9 ahora puede ser suavemente deslizado en el diámetro de 4" PVC. Suena fácil pero la manguera de polipropileno a luchar hasta el final. Tuve que envuelva el vendaje alrededor del cañón para hacerlo caber y luego girar todo el conjunto para desenvolver la manguera una vez que la Asamblea estaba en el lugar.

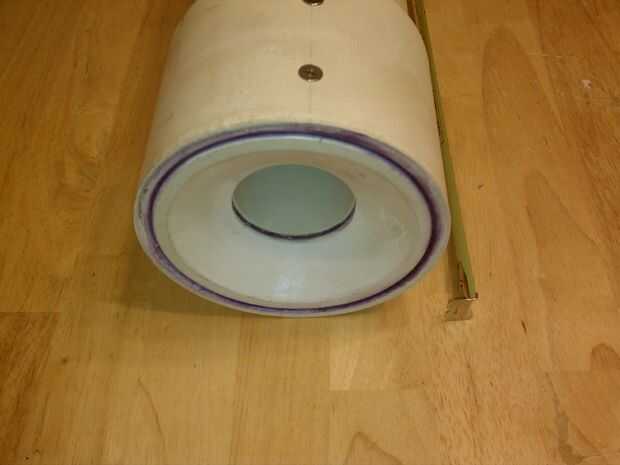

6. El conjunto delantero se puede preparado y cementan sobre el cuerpo del PVC 4" diámetro. Mientras que las latas de cemento y cartilla abiertas la tapa del extremo SLP PVC 4" puede instalarse en el otro extremo.

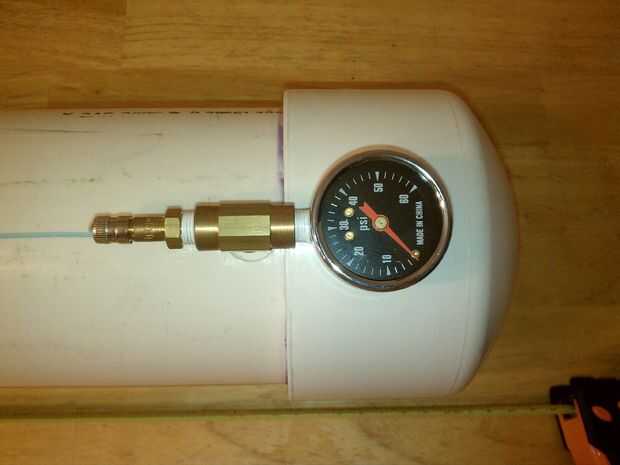

7. Último pero no menos importante el 1/8" NPT macho Adaptador de válvula Schrader, el 1/8" NPT "t" adaptador hembra, el 0-60 PSI manómetro 1/8 "conexión NPT y el 1/8" macho NPT a 1/8 "adaptador macho NPT de puede poner juntos y roscada en el agujero abierto en la parte posterior del lanzador.
