Paso 2: electrónica
R/C sistema

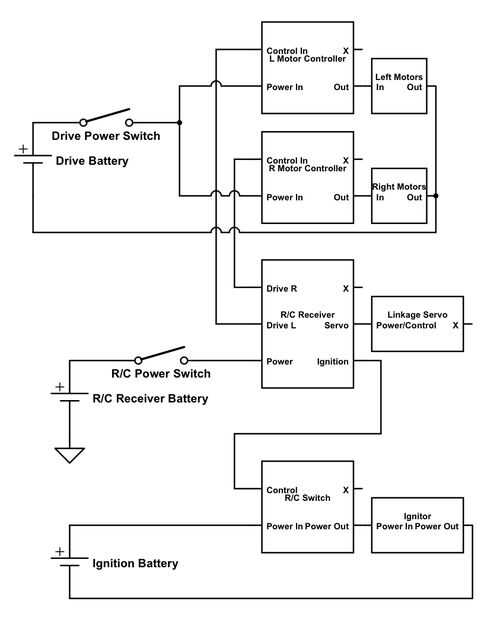

El sistema R/C (media de 1/3 del esquema) consta de los fundamentos de cualquier proyecto de RC:
-un receptor (yo usé un Futaba 7 canales R138DP). El receptor es el "cerebro" de todo el sistema, dando señales de control a todo lo demás.
-un interruptor de
-una batería que en última instancia se potencia el servo de la plataforma de lanzamiento.
Sistema de impulsión
El sistema de impulsión (superior 1/3 del esquema) es responsable de hacer todo esto moviéndose por el mundo. Los componentes son:
-un paquete de baterías
-un interruptor de
-dos controladores de motor con su entrada desde el receptor y su producción va a los motores
-cuatro motores, dos controlados por cada regulador del motor
Sistema de plataforma de lanzamiento
Este "sistema" consiste en solamente un solo servo - que controlará la posición de la plataforma de lanzamiento y el cohete. El resto de este sistema es mecánico, y es el foco del próximo paso. Dos importantes apuntes aquí: en primer lugar, asegúrese de que este servo es lo suficientemente fuerte, o tiene una potencia de un par suficiente para manejar el launchpad - mi primer intento no logró levantar el cohete fuera del modo de crucero. Y en segundo lugar, utiliza la palanca de control en mi radio para controlar este servo, lo que significa que debido a su falta de elasticidad, regresar a la posición cero, podría tener el cohete alojarte en cualquier ángulo entre 0 y 90 grados - muy cool.
Sistema de encendido
Incluye el sistema de encendido (1/3 inferior del esquema):
-una batería apropiada para la corriente requerida para los encendedores
-un interruptor de R/C - un circuito que sólo deja pasar la corriente cuando recibe una señal de "HI" del receptor - por ejemplo cuando tapa el interruptor en mi radio. Compré un interruptor RCE200 de mercado de Robot, y funciona de maravilla.
-el encendedor - utilicé un Estes modelo cohete encendido, conectado a los cables por las pinzas cocodrilo pequeñas
Otra vez, se trataba de una solución de fuerza bruta electrónica, pero he querido centrar mi atención en el diseño de una plataforma de lanzamiento dulce en lugar de diseño demasiada circuitería personalizada o hackear el móvil kit base demasiado. La manera más notable a racionalizarlo habría sido consolidar paquetes de baterías y utilizar reguladores de voltaje y otros componentes para alcanzar los niveles correctos. Si diseñarán un sistema mejor o personalizado, por favor comparta!
Bien, pasemos a las cosas mecánicas.
